Крышка (1)<N, 240> — HITACHI ZX210-AMS

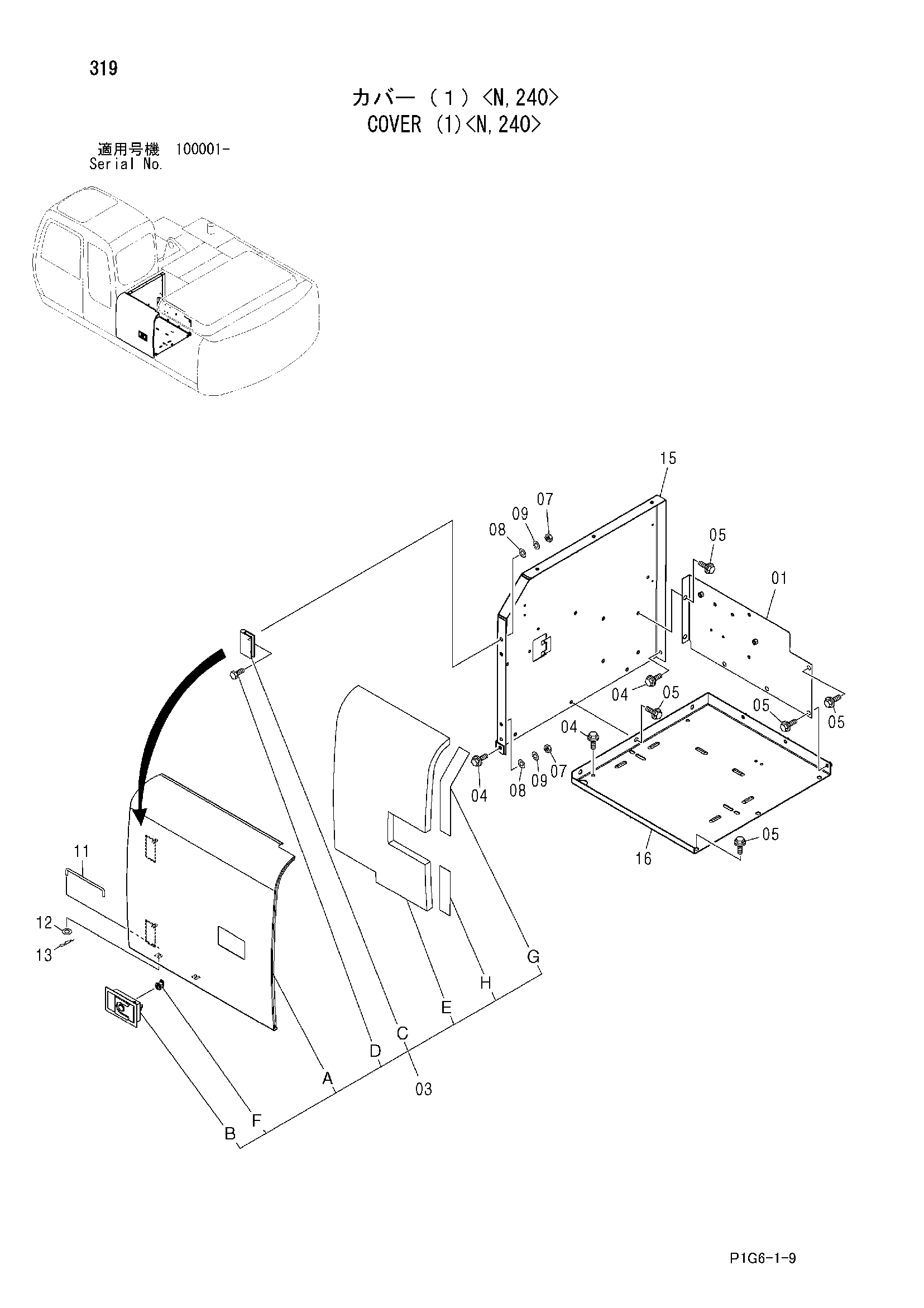

Заводская схема «Крышка (1)<N, 240>» для HITACHI ZX210-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8087746 | Крышка | 1 |
| 03A-H | 7042163 | Дверь в сборе | 1 |
| 03A | 5008273 | Дверь | 1 |
| 03B | 4409395 | Замок | 1 |
| 03B | 4409394 | Замок | 1 |
| 03C | 4445380 | Петля | 2 |
| 03D | J901025 | Болт | 4 |
| 03E | 4412572 | Резиновая прокладка | 1 |
| 03F | 4409396 | Гидроцилиндр. блокировка | 1 |
| 03F | 4409394 | Замок | 1 |
| 03G | 4453760 | Резиновая прокладка | 1 |
| 03H | 4453765 | Резиновая прокладка | 1 |
| 04 | J021030 | Болт с шайбой | 4 |
| 04 | J271030 замена: J901030 | Болт с шайбой | 4 |
| 05 | J031030 | Болт с шайбой | 12 |
| 05 | J281030 замена: J901030 | Болт с шайбой | 12 |
| 07 | J950010 | Гайка | 4 |
| 08 | A590110 | Плоская шайба | 4 |
| 09 | A590910 | Пружинная шайба | 4 |
| 11 | 4341788 | Стойка | 1 |
| 12 | A590108 | Плоская шайба | 1 |
| 13 | 4022697 | Стопорный палец | 1 |
| 15 | 7042370 | Крышка | 1 |
| 16 | 7042164 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
