Быстросъёмное устройство трубопроводы (основной)<210, N, 240> — HITACHI ZX210-AMS

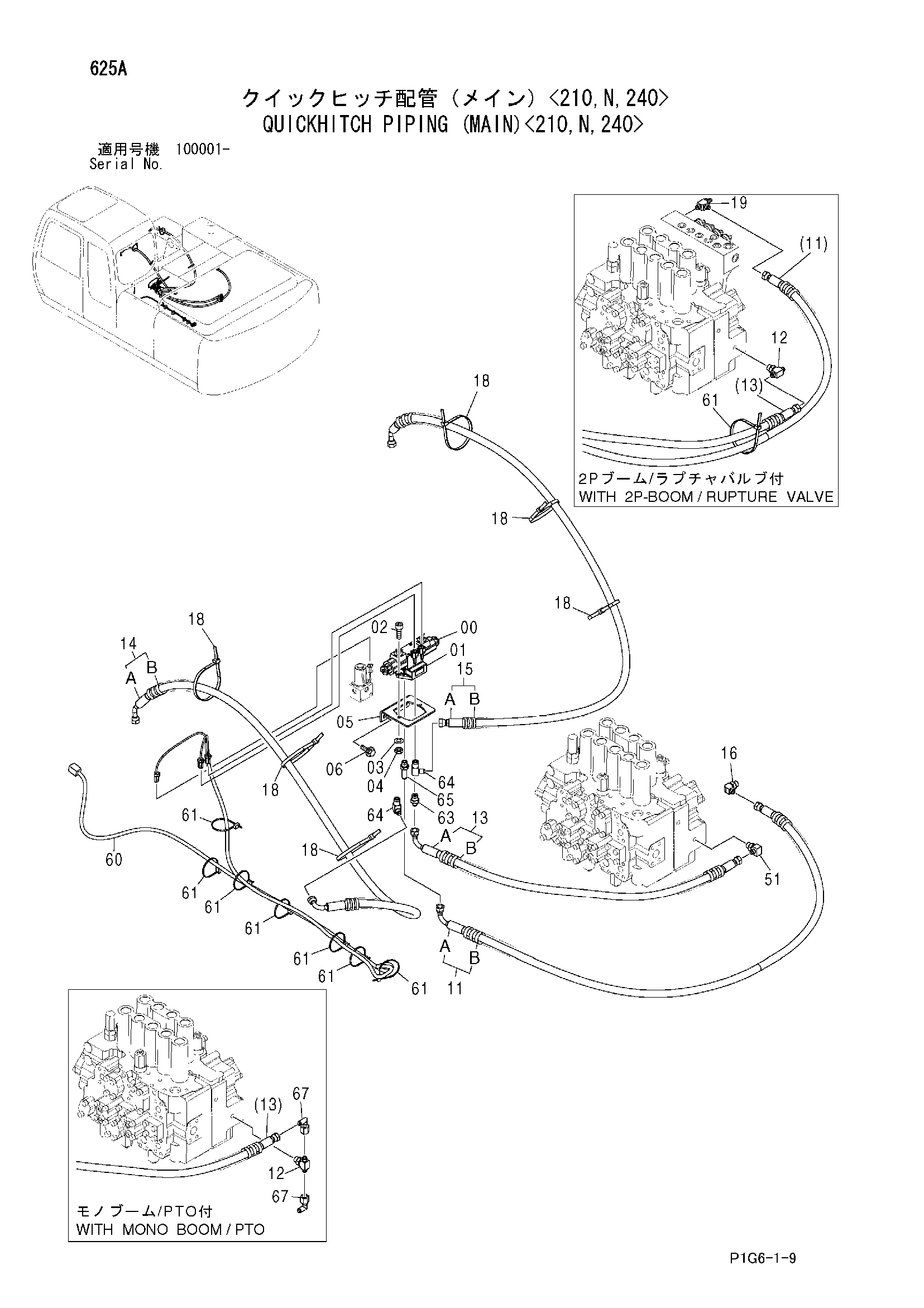

Заводская схема «Быстросъёмное устройство трубопроводы (основной)<210, N, 240>» для HITACHI ZX210-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4602676 | Электромагнитный клапан | 1 |
| 01 | 4465103 | Пластина клапан | 1 |
| 02 | J780625 | Болт с внутренним шестигранником | 2 |
| 03 | A590906 | Пружинная шайба | 2 |
| 04 | M500605 | Гайка | 2 |
| 05 | 4291461 | Кронштейн | 1 |
| 06 | J011025 | Болт с шайбой | 2 |
| 06 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 11 | 9188660 | Шланг в сборе | 1 |
| 11A | 4372252 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 4 |
| 11 | 9233444 | Шланг в сборе | 1 |
| 11A | 4313348 | Шланг | 1 |
| 11B | 4327293 | Защитный кожух | 5 |
| 12 | A852533 | Тройник | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 9199369 | Шланг в сборе | 1 |
| 13A | 4372251 | Шланг | 1 |
| 13B | 4327293 | Защитный кожух | 3 |
| 14 | 9226245 | Шланг в сборе | 1 |
| 14A | 4603239 | Шланг | 1 |
| 14B | 4327293 | Защитный кожух | 5 |
| 15 | 9226246 | Шланг в сборе | 1 |
| 15A | 4369453 | Шланг | 1 |
| 15B | 4327293 | Защитный кожух | 6 |
| 16 | A852333 | Угловой штуцер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | 4121859 | Ленточный зажим | 6 |
| 19 | 4239713 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 51 | A852333 | Угловой штуцер | 1 |
| 51A | 4509180 | Уплотнительное кольцо | 1 |
| 60 | 3099352 | Жгут проводов | 1 |
| 61 | 4055312 | Ленточный зажим | 7 |
| 63 | A852133 | Адаптер | 1 |
| 63A | 4509180 | Уплотнительное кольцо | 1 |
| 64 | A852333 | Угловой штуцер | 2 |
| 64A | 4509180 | Уплотнительное кольцо | 1 |
| 65 | 4325979 | Адаптер | 1 |
| 65A | 4509180 | Уплотнительное кольцо | 1 |
| 67 | 4239976 | Унион S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
