Рукоять трубопроводы (3.51m рукоять)(гидромолот, гидроножницы)<210, N, 240> — HITACHI ZX210-AMS

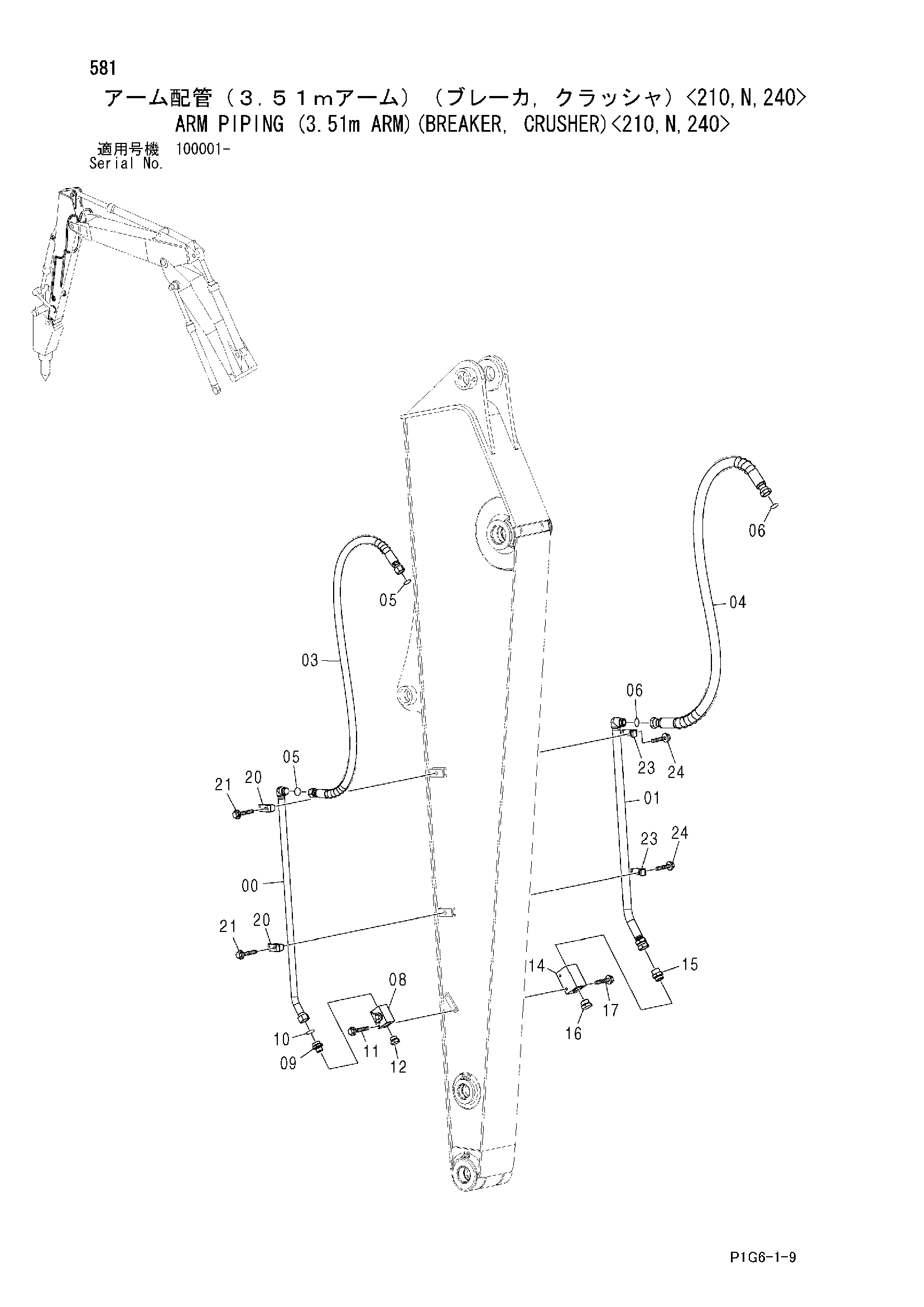

Заводская схема «Рукоять трубопроводы (3.51m рукоять)(гидромолот, гидроножницы)<210, N, 240>» для HITACHI ZX210-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8083882 | Трубка | 1 |
| 01 | 8089808 | Трубка | 1 |
| 03 | 4400853 | Шланг | 1 |
| 04 | 4604725 | Шланг | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 2 |
| 06 | 4187329 | Уплотнительное кольцо | 2 |
| 08 | 4447675 | Запорный клапан | 1 |
| 09 | 4205196 | Адаптер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187329 | Уплотнительное кольцо | 1 |
| 11 | J011085 | Болт с шайбой | 2 |
| 11 | J271085 замена: J901085 | Болт с шайбой | 2 |
| 12 | A885008 | Пробка | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 14 | 4475437 | Запорный клапан | 1 |
| 15 | 4042035 | Адаптер | 1 |
| 15A | 970860 | Уплотнительное кольцо | 1 |
| 16 | A885000 | Пробка | 1 |
| 16A | 970860 | Уплотнительное кольцо | 1 |
| 17 | J011095 | Болт с шайбой | 2 |
| 17 | J271095 замена: J901095 | Болт с шайбой | 2 |
| 20 | 4190127 | Хомут трубки | 2 |
| 21 | J011265 | Болт с шайбой | 2 |
| 21 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 23 | 4053698 | Хомут трубки | 2 |
| 24 | J011270 | Болт с шайбой | 2 |
| 24 | J271270 замена: J901270 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
