Быстросъёмное устройство трубопроводы (пилотный)<210, N, 240> — HITACHI ZX210-AMS

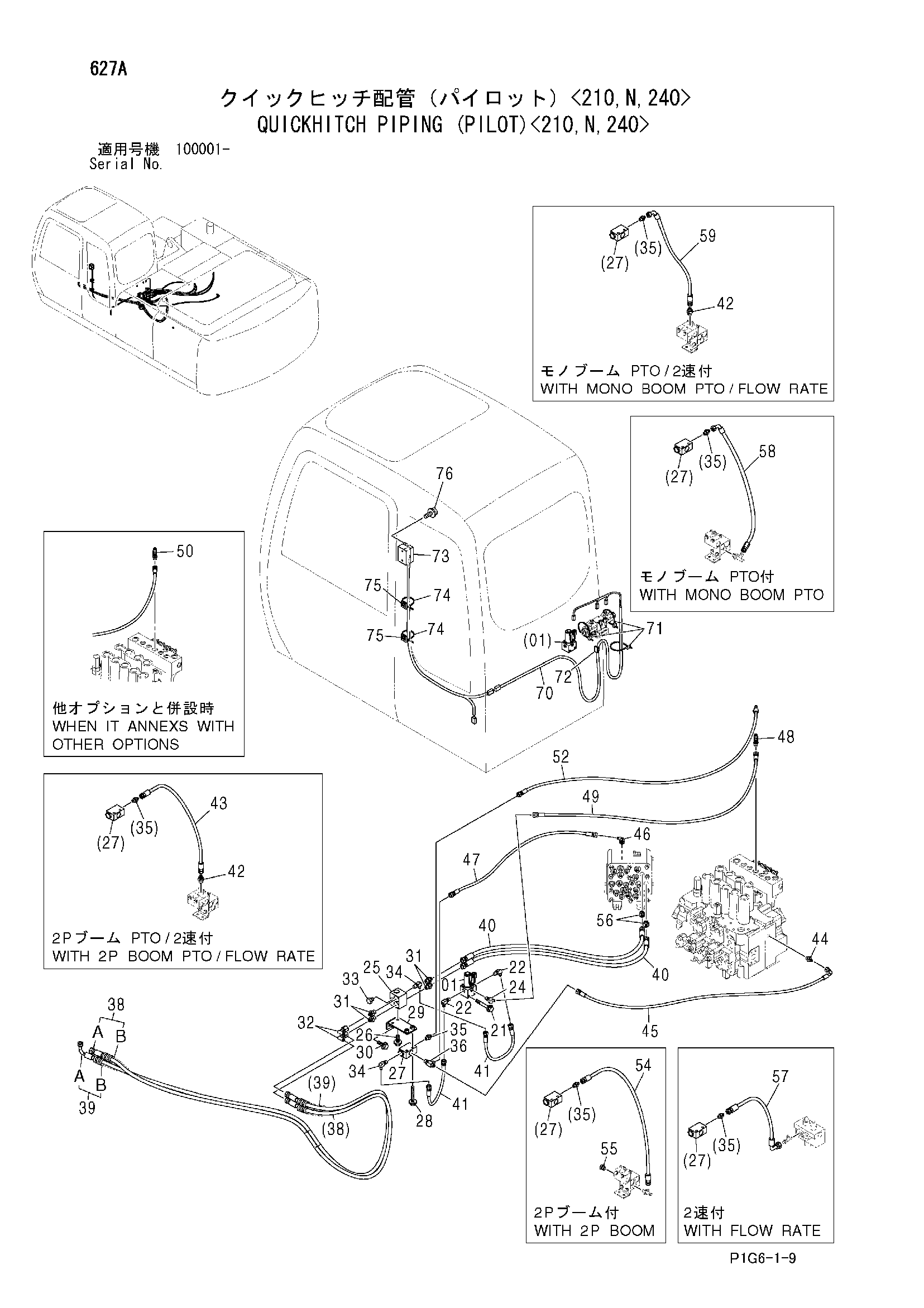

Заводская схема «Быстросъёмное устройство трубопроводы (пилотный)<210, N, 240>» для HITACHI ZX210-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261289 | Клапан SOL | 1 |
| 21 | J010865 | Болт с шайбой | 2 |
| 21 | J260865 замена: J900865 | Болт с шайбой | 2 |
| 22 | A852322 | Угловой штуцер | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852222 | Угловой штуцер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4330230 | Челночный клапан | 1 |
| 26 | J010816 | Болт с шайбой | 2 |
| 26 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 27 | 4203447 | Челночный клапан | 1 |
| 28 | J010850 | Болт с шайбой | 2 |
| 28 | J260850 замена: J900850 | Болт с шайбой | 2 |
| 29 | 9756109 | Кронштейн | 1 |
| 30 | J010825 | Болт с шайбой | 2 |
| 30 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 31 | A852133 | Адаптер | 4 |
| 31A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4239976 | Унион S | 2 |
| 33 | A885002 | Пробка | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852322 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | A852122 | Адаптер | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | A852422 | Тройник | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 9226248 | Шланг в сборе | 1 |
| 38A | 4437638 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 7 |
| 39 | 9226249 | Шланг в сборе | 1 |
| 39A | 4390222 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 7 |
| 40 | 4474677 | Шланг | 2 |
| 41 | 4452733 | Шланг | 2 |
| 42 | A852122 | Адаптер | 1 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | 4437292 | Шланг | 1 |
| 44 | A852122 | Адаптер | 1 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
| 45 | 4428695 | Шланг | 1 |
| 46 | 4346096 | Унион S | 1 |
| 47 | 4371270 | Шланг | 1 |
| 48 | A852422 | Тройник | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | 4486004 | Шланг | 1 |
| 50 | A852322 | Угловой штуцер | 1 |
| 50A | 957366 | Уплотнительное кольцо | 1 |
| 52 | 4437901 | Шланг | 1 |
| 54 | 4371270 | Шланг | 1 |
| 55 | A885002 | Пробка | 1 |
| 55A | 957366 | Уплотнительное кольцо | 1 |
| 56 | A852132 | Адаптер | 2 |
| 56A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 4442219 | Шланг | 1 |
| 58 | 4427782 | Шланг | 1 |
| 59 | 4436299 | Шланг | 1 |
| 70 | 3099352 | Жгут проводов | 1 |
| 71 | 4055312 | Ленточный зажим | 3 |
| 72 | 4050373 | Зажим | 1 |
| 73 | 4607680 | Выключатель | 1 |
| 74 | 4605834 | Ленточный зажим | 2 |
| 75 | 4289709 | Опора | 2 |
| 76 | J460620 | Винт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
