Дренажные трубопроводы <N, 240> — HITACHI ZX210-AMS

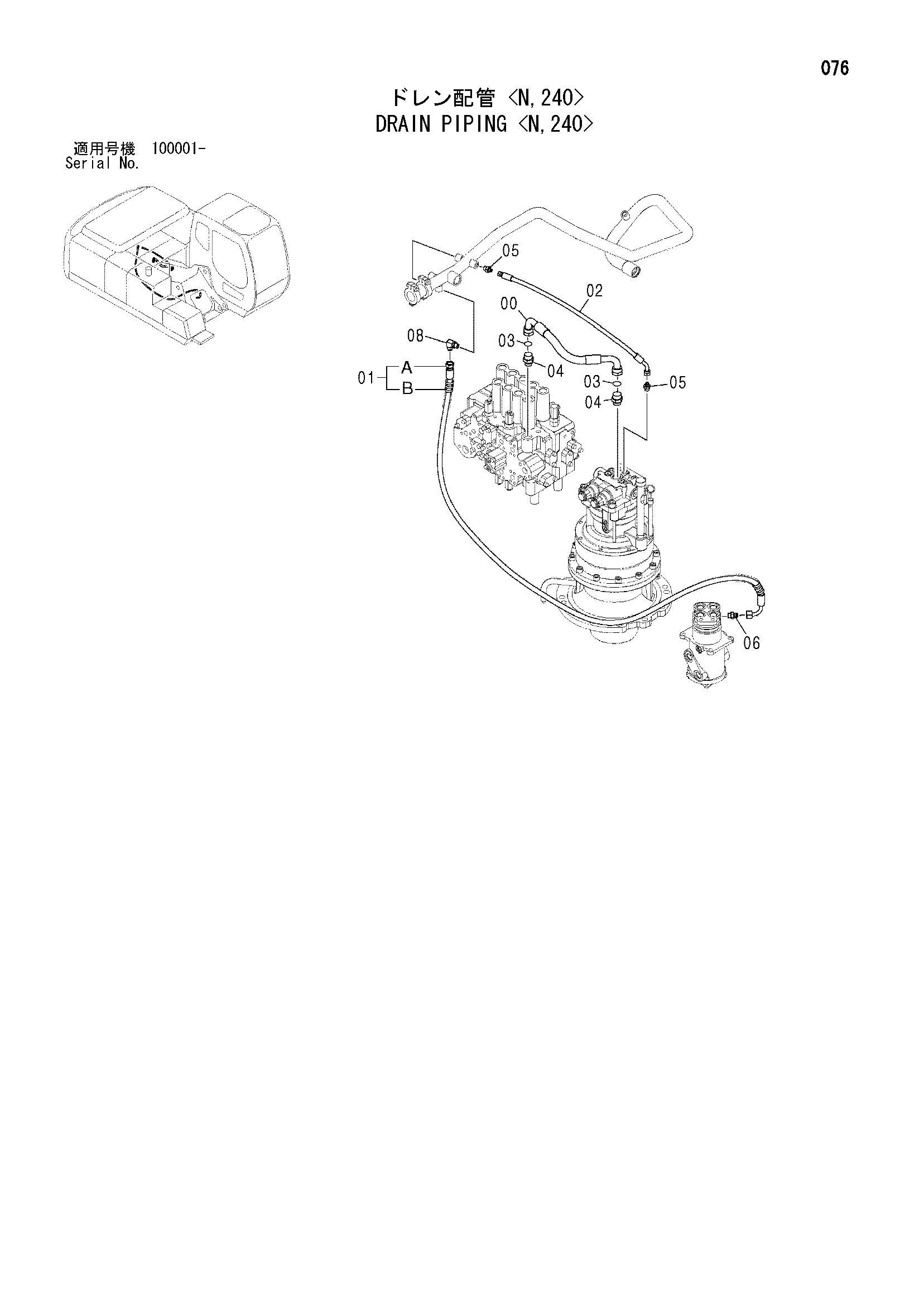

Заводская схема «Дренажные трубопроводы <N, 240>» для HITACHI ZX210-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4472107 | Шланг | 1 |
| 01 | 9213600 | Шланг в сборе | 1 |
| 01A | 4472569 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 3 |
| 02 | 4450022 | Шланг | 1 |
| 03 | 4187308 | Уплотнительное кольцо | 2 |
| 04 | A853166 | Адаптер | 2 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852133 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852134 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A852334 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
