Основные гидролинии (2P-BOOM)<210, N, 240> — HITACHI ZX210-AMS

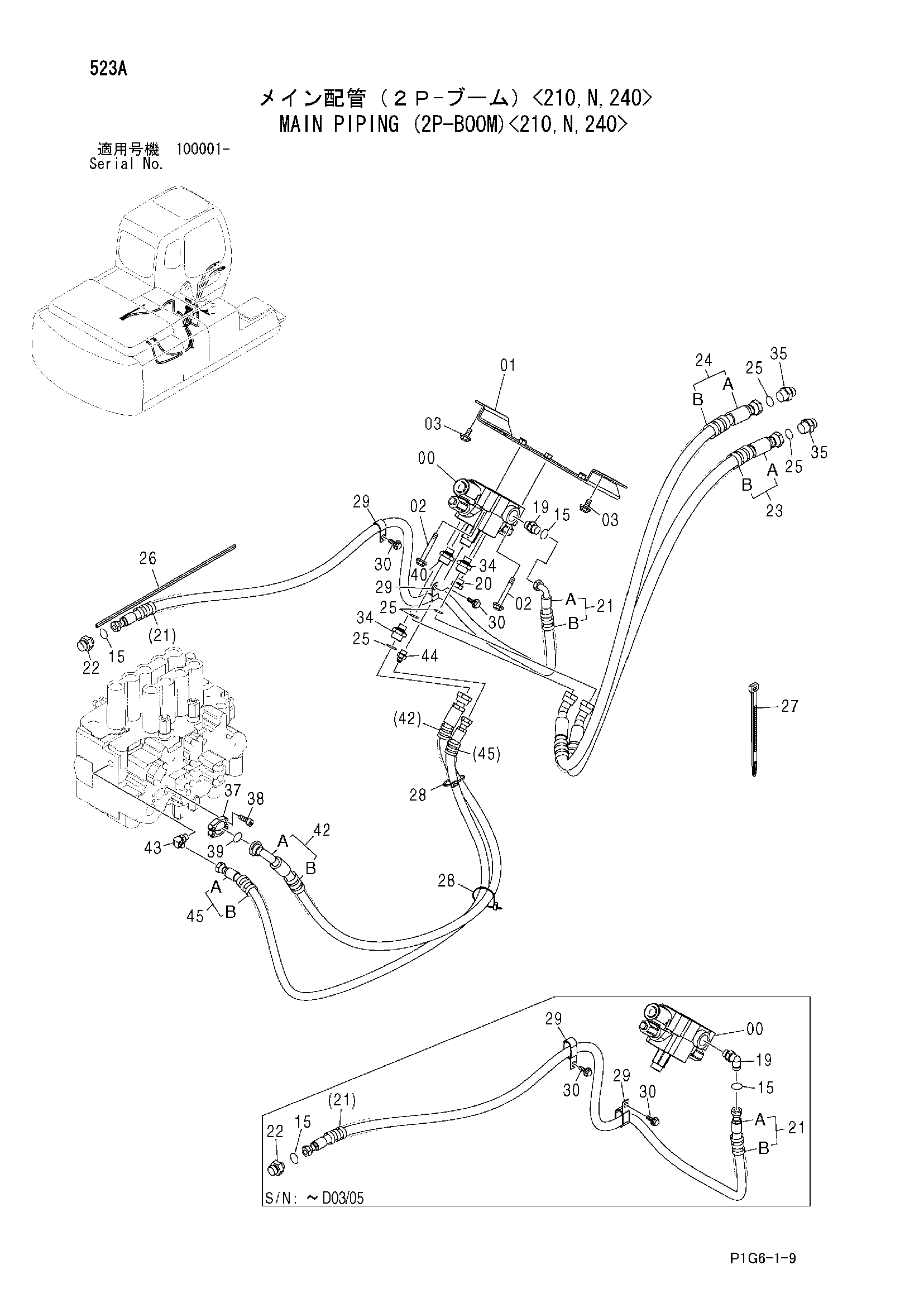

Заводская схема «Основные гидролинии (2P-BOOM)<210, N, 240>» для HITACHI ZX210-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4478056 | Гидрораспределитель | 1 |
| 01 | 8088574 | Кронштейн | 1 |
| 02 | J011280 | Болт с шайбой | 3 |
| 02 | J271280 замена: J901280 | Болт с шайбой | 3 |
| 03 | J021230 | Болт с шайбой | 4 |
| 03 | J271230 замена: J901230 | Болт с шайбой | 4 |
| 15 | 4138938 | Уплотнительное кольцо | 2 |
| 15 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | A853344 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4197530 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4174541 | Пробка | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 9215280 | Шланг в сборе | 1 |
| 21 | 9236550 | Шланг в сборе | 1 |
| 21A | 4311813 | Шланг | 1 |
| 21A | 4267172 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 5 |
| 21B | 4327294 | Защитный кожух | 8 |
| 22 | A853164 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | A853166 | Адаптер | 1 |
| 22A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 9217287 | Шланг в сборе | 1 |
| 23A | 4479427 | Шланг | 1 |
| 23B | 4327294 | Защитный кожух | 6 |
| 24 | 9217288 | Шланг в сборе | 1 |
| 24A | 4479411 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 6 |
| 25 | 4187308 | Уплотнительное кольцо | 5 |
| 26 | 4475921 | Резиновая прокладка | 1 |
| 27 | 4121859 | Ленточный зажим | 5 |
| 28 | 4055312 | Ленточный зажим | 7 |
| 29 | 4192034 | Зажим | 2 |
| 29 | 4190264 | Зажим | 2 |
| 30 | J021025 | Болт с шайбой | 2 |
| 30 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 34 | 4197530 | Адаптер | 2 |
| 34A | 4506418 | Уплотнительное кольцо | 1 |
| 35 | A853166 | Адаптер | 2 |
| 35A | 4506424 | Уплотнительное кольцо | 1 |
| 37 | 986910 | Разъёмный фланец | 2 |
| 38 | J781030 | Болт с внутренним шестигранником | 4 |
| 39 | 971489 | Уплотнительное кольцо | 1 |
| 40 | 4197530 | Адаптер | 1 |
| 40A | 4506418 | Уплотнительное кольцо | 1 |
| 42 | 9221908 | Шланг в сборе | 1 |
| 42A | 4420567 | Шланг | 1 |
| 42B | 4327294 | Защитный кожух | 5 |
| 43 | A852333 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852133 | Адаптер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | 9223364 | Шланг в сборе | 1 |
| 45A | 4397353 | Шланг | 1 |
| 45B | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
