NPK общий трубопроводы (2) — HITACHI ZX210-3-HCME

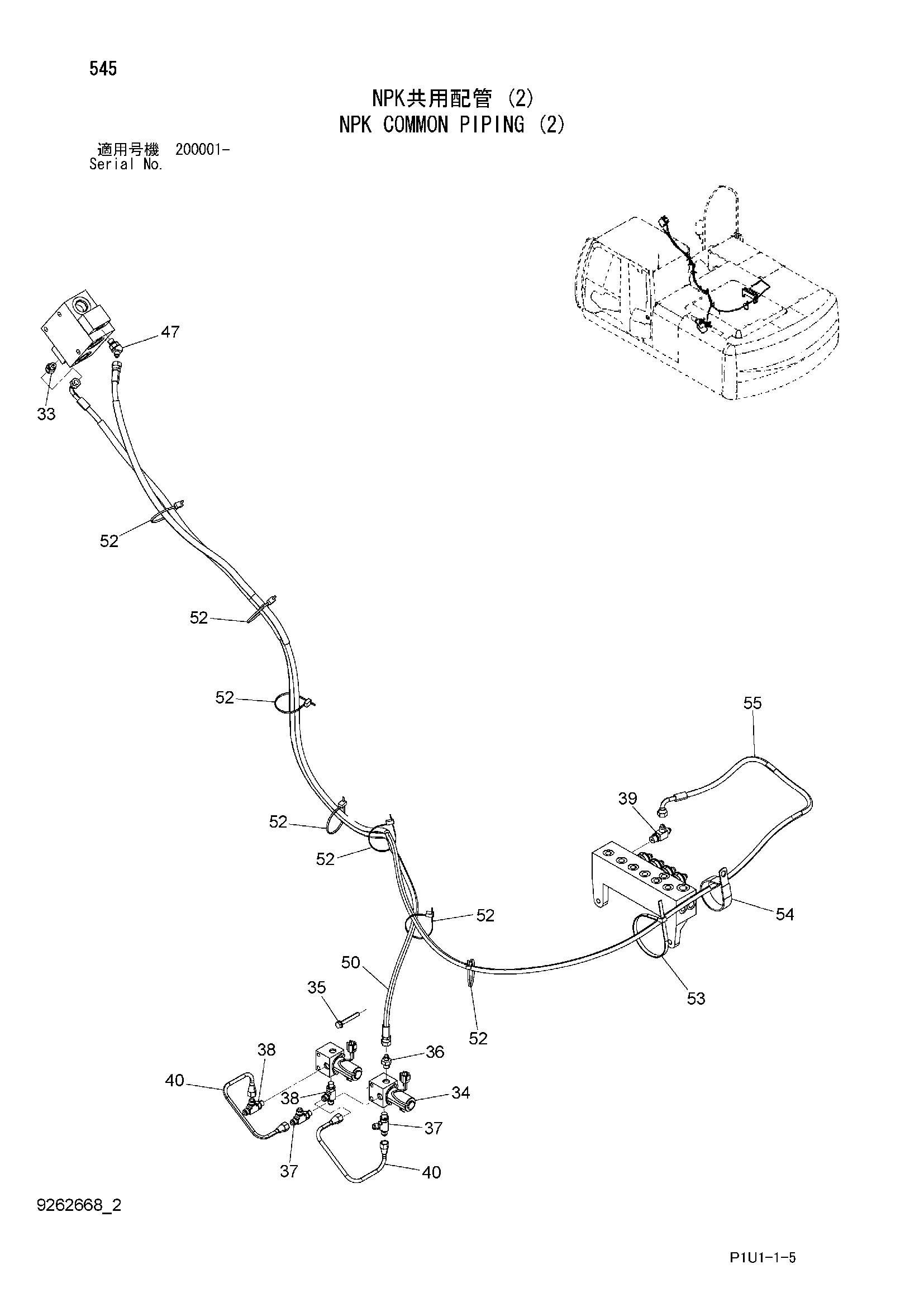

Заводская схема «NPK общий трубопроводы (2)» для HITACHI ZX210-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 33 | A852122 | Адаптер | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4261289 | Клапан SOL | 1 |
| 35 | J260860 | Болт с шайбой | 2 |
| 35A | J900860 | Болт | 1 |
| 35B | A590108 | Плоская шайба | 1 |
| 36 | A852122 | Адаптер | 1 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4479162 | Тройник | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4344050 | Тройник | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | A852422 | Тройник | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 3104881 | Трубка | 2 |
| 47 | A852222 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 9265203 замена: 9274626 | Шланг в сборе | 1 |
| 50 | 9274626 | Шланг в сборе | 1 |
| 50A | 4655744 | Шланг | 1 |
| 50A | 4666920 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 3 |
| 50B | 4327293 | Защитный кожух | 4 |
| 52 | 4055312 | Ленточный зажим | 7 |
| 53 | 4121859 | Ленточный зажим | 1 |
| 54 | 4204136 | Зажим | 1 |
| 55 | 9269705 | Шланг в сборе | 1 |
| 55A | 4654025 | Шланг | 1 |
| 55B | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
