Гидролинии хода (LC) — HITACHI ZX210-3-HCME

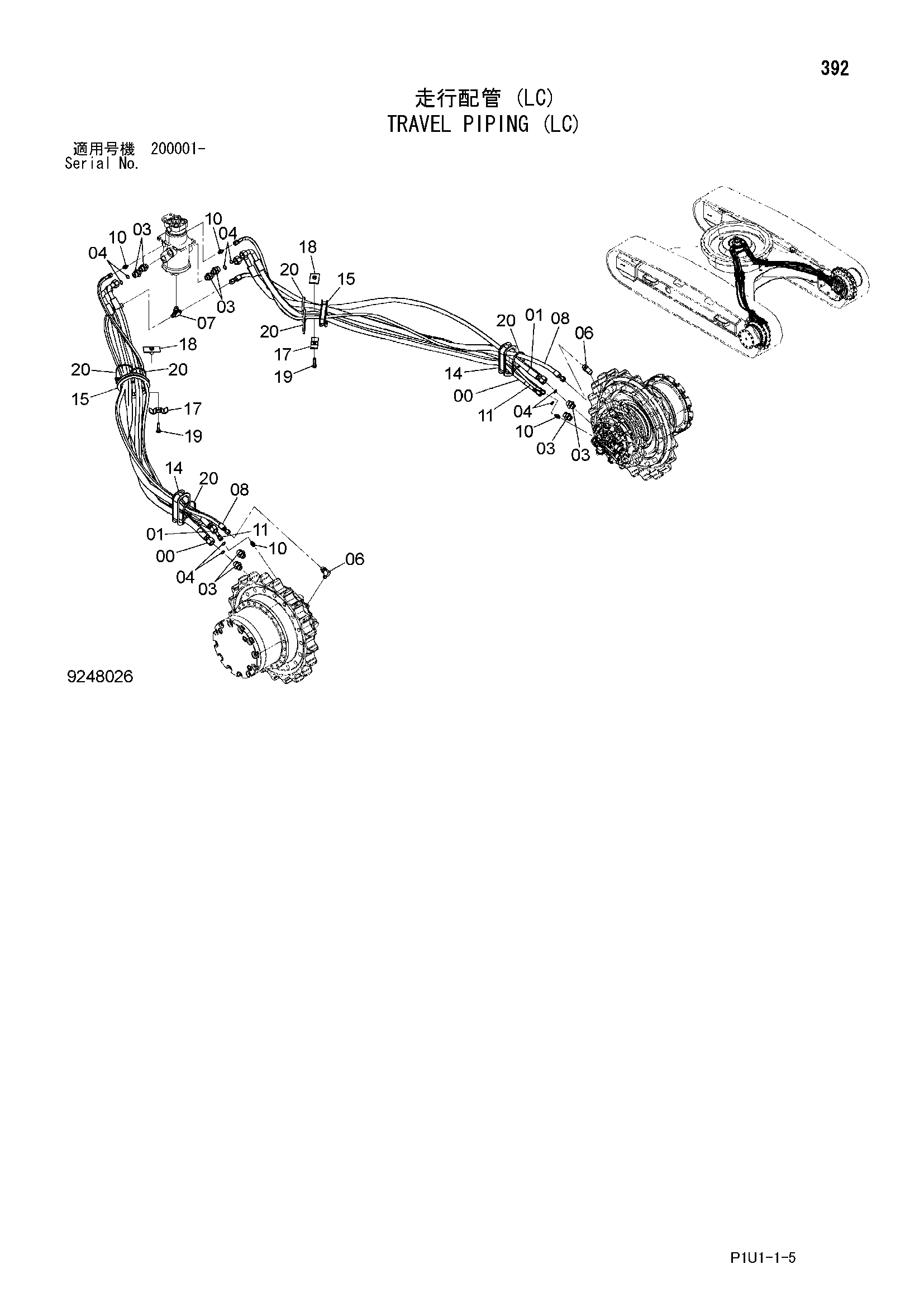

Заводская схема «Гидролинии хода (LC)» для HITACHI ZX210-3-HCME. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4632449 | Шланг | 2 |
| 01 | 4632450 | Шланг | 2 |
| 03 | A853166 | Адаптер | 8 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4187308 | Уплотнительное кольцо | 8 |
| 06 | A852344 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852544 | Тройник | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4267667 | Нейлоновый шланг | 2 |
| 10 | A852122 | Адаптер | 4 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4449378 | Пластиковый шланг | 2 |
| 14 | 4437525 | Резиновая втулка | 2 |
| 15 | 4428098 | Резиновая втулка | 2 |
| 17 | 4202103 | Хомут | 2 |
| 18 | 9727822 | Хомут | 2 |
| 19 | J901250 | Болт | 2 |
| 20 | 4121859 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-3-HCME и серийный номер машины. Это снижает риск заказа детали другого исполнения.
