Гидроцилиндр стрелы (левый)(с удерживающий клапан) — HITACHI ZX210-3-AMS

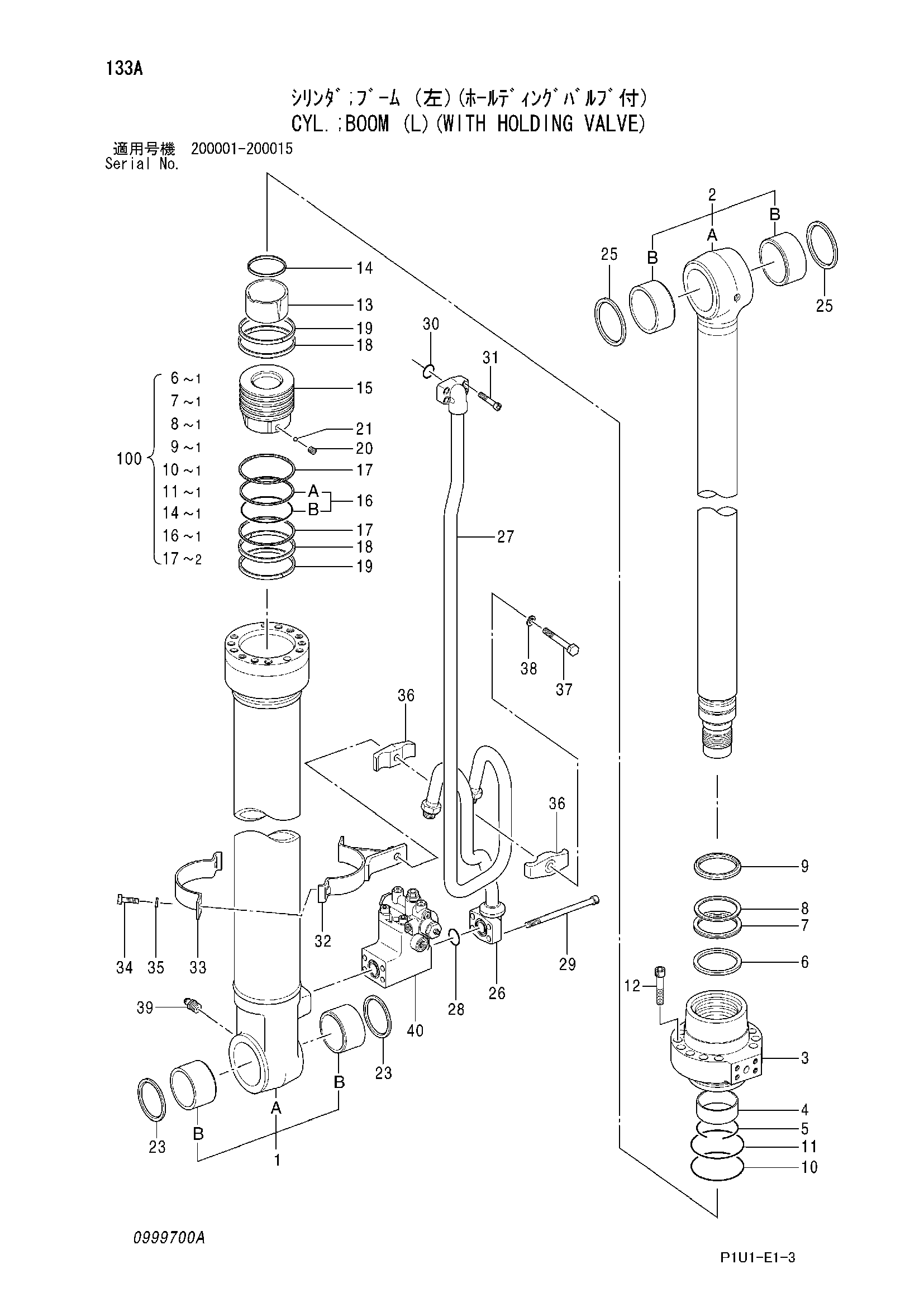

Заводская схема «Гидроцилиндр стрелы (левый)(с удерживающий клапан)» для HITACHI ZX210-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4646743	Гидроцилиндр стрелы (левый)	1
1	0999101	Труба гидроцилиндра в сборе	1
1B	4352398	Втулка пальца	2
2	0998902	Шток поршня в сборе	1
2B	4355875	Втулка пальца	2
3	0788905	Головка гидроцилиндра	1
4	0309004	Втулка	1
5	0208304	Стопорное кольцо	1
6	0788911	Кольцо	1
7	0788912	U-образная манжета	1
8	0208306	Опорное кольцо	1
9	0667204	Грязесъёмное кольцо	1
10	A811115	Уплотнительное кольцо	1
11	0261310	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0409706	Амортизирующий подшипник	1
14	0667205	Уплотнение амортизатор	1
15	0998903	Поршень	1
16	0258205	Кольцо уплотнение в сборе	1
17	0409709	Опорное кольцо	2
18	0998904	Направляющее кольцо	2
19	0261308	Направляющее кольцо	2
20	0309011	Установочный винт	1
21	0111707	Стальной шарик	1
23	4067902	Грязесъёмное кольцо	2
25	4067901	Грязесъёмное кольцо	2
26	4646757	Трубка	1
27	4652136	Трубка	1
28	984614	Уплотнительное кольцо	1
29	0815902	Болт с внутренним шестигранником	4
30	4506430	Уплотнительное кольцо	1
31	4486953	Болт с внутренним шестигранником	4
32-38	0998906	Комплект лента	1
32	0998907	Лента	1
33	0686409	Лента	1
34	J901035	Болт	2
35	A590910	Шайба	2
36	0236915	Держатель	2
37	0254312	Болт	1
38	A590914	Пружинная шайба	1
39	J75481	Пресс-маслёнка	1
40	4646732 замена: 4662783	Вале удерживающий	1
100	4661485	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
