Отопитель трубопроводы — HITACHI ZX210-3-AMS

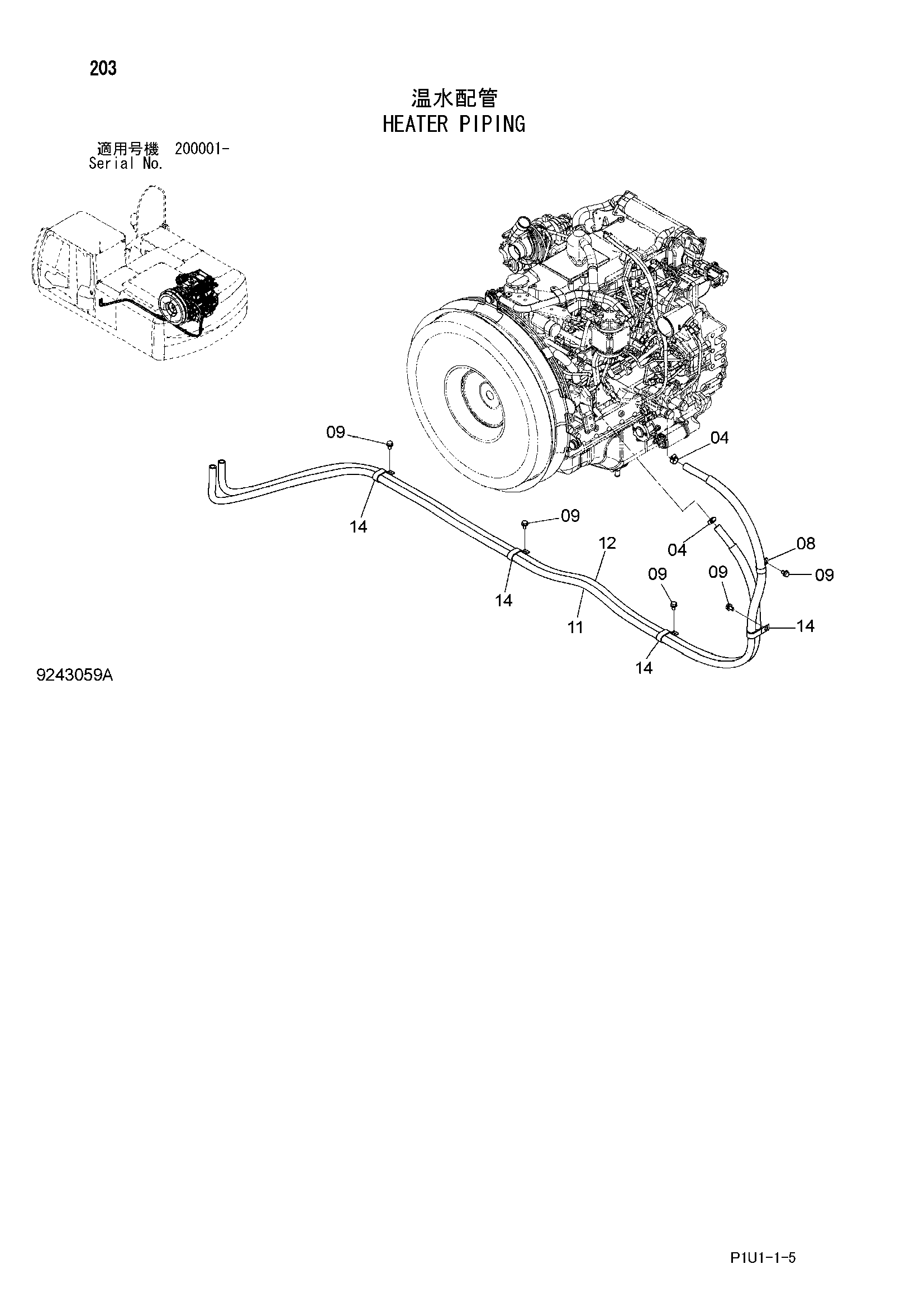

Заводская схема «Отопитель трубопроводы» для HITACHI ZX210-3-AMS. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
04	4514699	Хомут шланга	2
08	4192035	Зажим	1
09	J271020	Болт с шайбой	5
09A	J901020	Болт	1
09B	J222010	Шайба	1
11	9258993	Водяной шланг	1
11A	4374370	Водяной шланг	1
11B	4648206	Трубка (RED)	1
12	9262704	Водяной шланг	1
12A	4369308	Водяной шланг	1
12B	4648207	Трубка (блакк)	1
14	4192034	Зажим	4

Для точного подбора сообщите каталожный номер, модель HITACHI ZX210-3-AMS и серийный номер машины. Это снижает риск заказа детали другого исполнения.
