Топливные трубопроводы — HITACHI ZX20UR

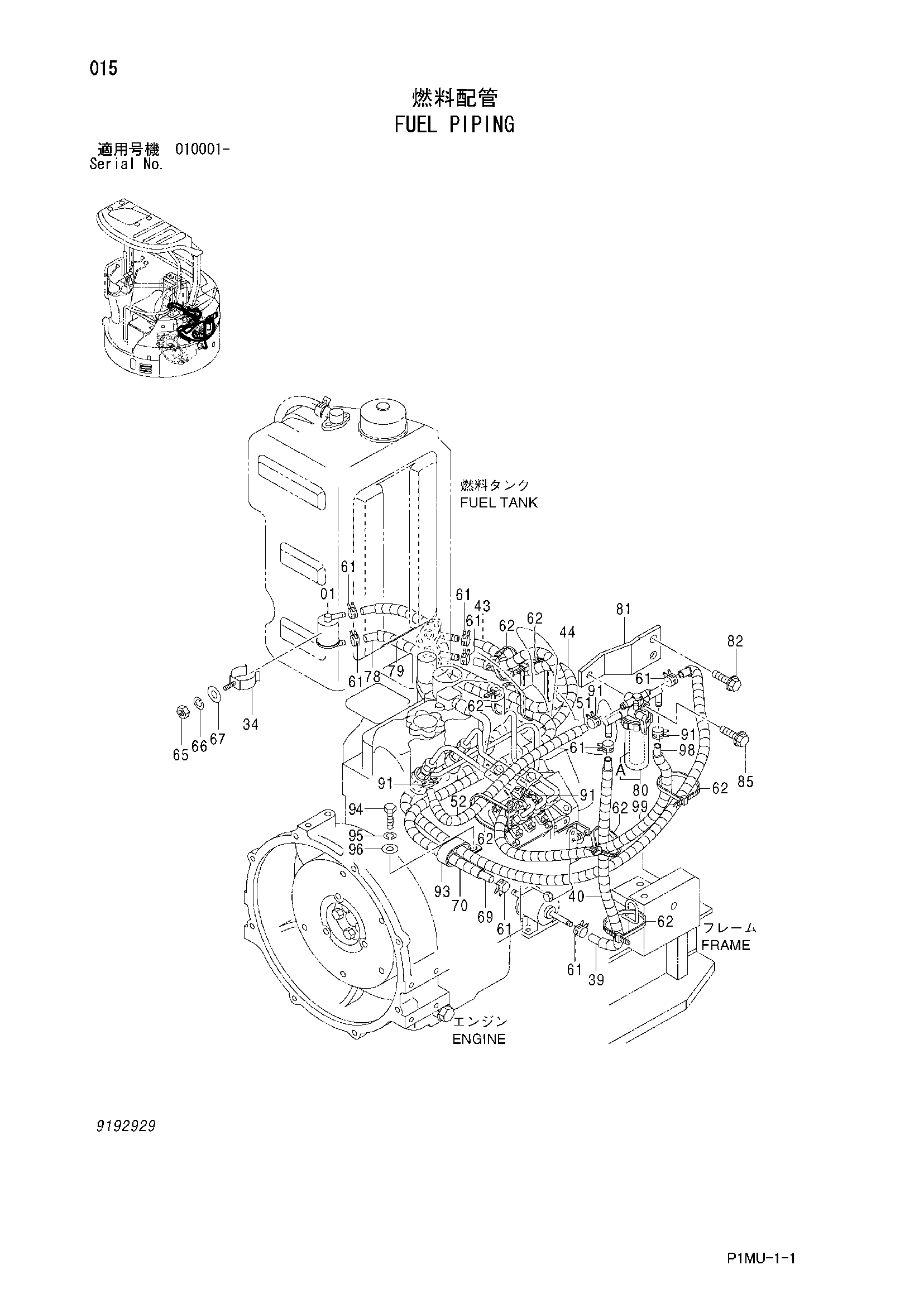

Заводская схема «Топливные трубопроводы» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4440034 | Топливный фильтр | 1 |
| 34 | 4440028 | Кронштейн | 1 |
| 39 | 4288232 | Топливный шланг | 1 |
| 40 | 4640688 | Трубка | 1 |
| 43 | 4330719 | Топливный шланг | 1 |
| 44 | 4330718 | Трубка | 1 |
| 51 | 4458313 | Топливный шланг | 1 |
| 52 | 4400457 | Трубка | 1 |
| 61 | 4339258 | Хомут шланга | 8 |
| 62 | 4055312 | Ленточный зажим | 7 |
| 65 | M500605 | Гайка | 1 |
| 66 | A590906 | Пружинная шайба | 1 |
| 67 | A590106 | Плоская шайба | 1 |
| 69 | 4365865 | Топливный шланг | 1 |
| 70 | 4365869 | Трубка | 1 |
| 78 | 4376181 | Топливный шланг | 1 |
| 79 | 4346824 | Трубка | 1 |
| 80 | 4456019 | Топливный фильтр | 1 |
| 80A | 4454831 | Фильтрующий элемент | 1 |
| 81 | 9756610 | Кронштейн | 1 |
| 82 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 85 | J260870 замена: J900870 | Болт с шайбой | 1 |
| 91 | 4339258 | Хомут шланга | 4 |
| 93 | 4190266 | Зажим | 1 |
| 94 | J901025 | Болт | 1 |
| 95 | A590910 | Пружинная шайба | 1 |
| 96 | A590110 | Плоская шайба | 1 |
| 98 | 4429126 | Топливный шланг | 1 |
| 99 | 4640688 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
