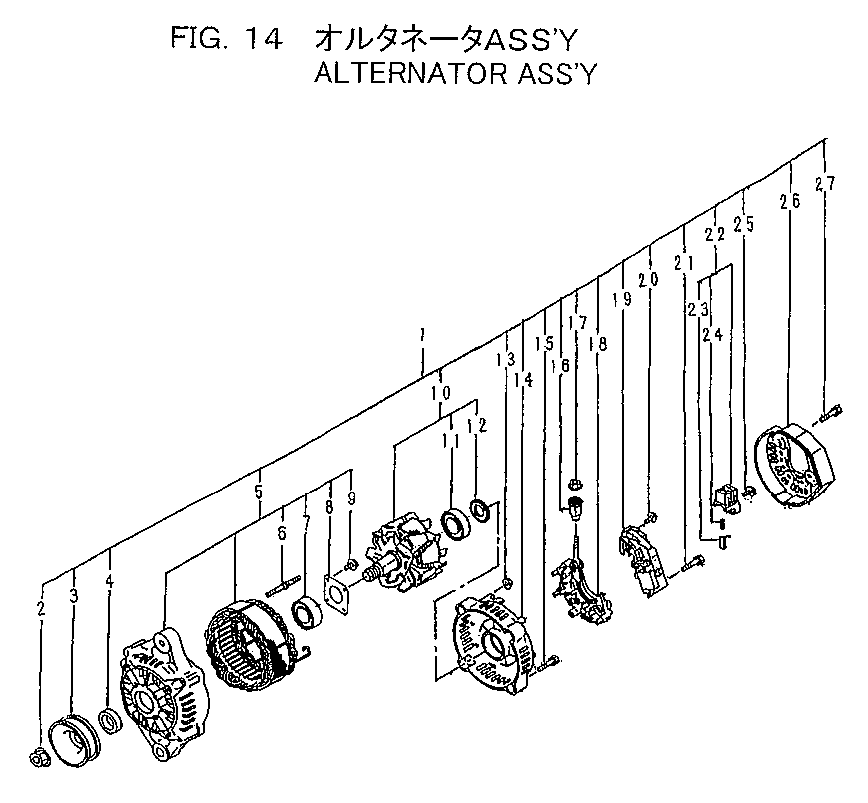

FIG.14 генератор в сборе — HITACHI ZX20UR
Заводская схема «FIG.14 генератор в сборе» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 185046430 | Генератор в сборе | 1 |
| 2 | 185446236 | Сервисный детали | 1 |
| 3 | 185446243 | Шкив | 1 |
| 4 | 185446244 | Втулка | 1 |
| 5 | 185446221 | Сервисный детали | 2 |
| 6 | 185446227 | Шпилька болт | 1 |
| 7 | 185446224 | Сервисный детали | 1 |
| 8 | 185446223 | Фиксатор пластина | 1 |
| 9 | 185446258 | Болт | 4 |
| 10 | 185446240 | Ротор в сборе | 1 |
| 11 | 185446241 | Шарик подшипник | 1 |
| 12 | 185446242 | Подшипник крышка | 1 |
| 13 | 185446259 | Гайка | 2 |
| 14 | 185446305 | Рама, концевой, RR | 1 |
| 15 | 185446238 | Болт | 2 |
| 16 | 185446237 | Сервисный детали | 1 |
| 17 | 185446239 | Гайка | 1 |
| 18 | 185446229 | Держатель в сборе | 1 |
| 19 | 185446304 | Регулятор в сборе | 1 |
| 20 | 185446261 | Винт | 1 |
| 21 | 185446262 | Винт | 2 |
| 22 | 185446306 | Держатель в сборе, щётка | 1 |
| 23 | 185446231 | Щётка дополнительный в сборе | 2 |
| 24 | 185446232 | Пружина | 2 |
| 25 | 185446260 | Болт | 6 |
| 26 | 185446235 | Задний концевой крышка | 1 |
| 27 | 185446245 | Болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
