Гидролинии рабочего оборудования — HITACHI ZX20UR

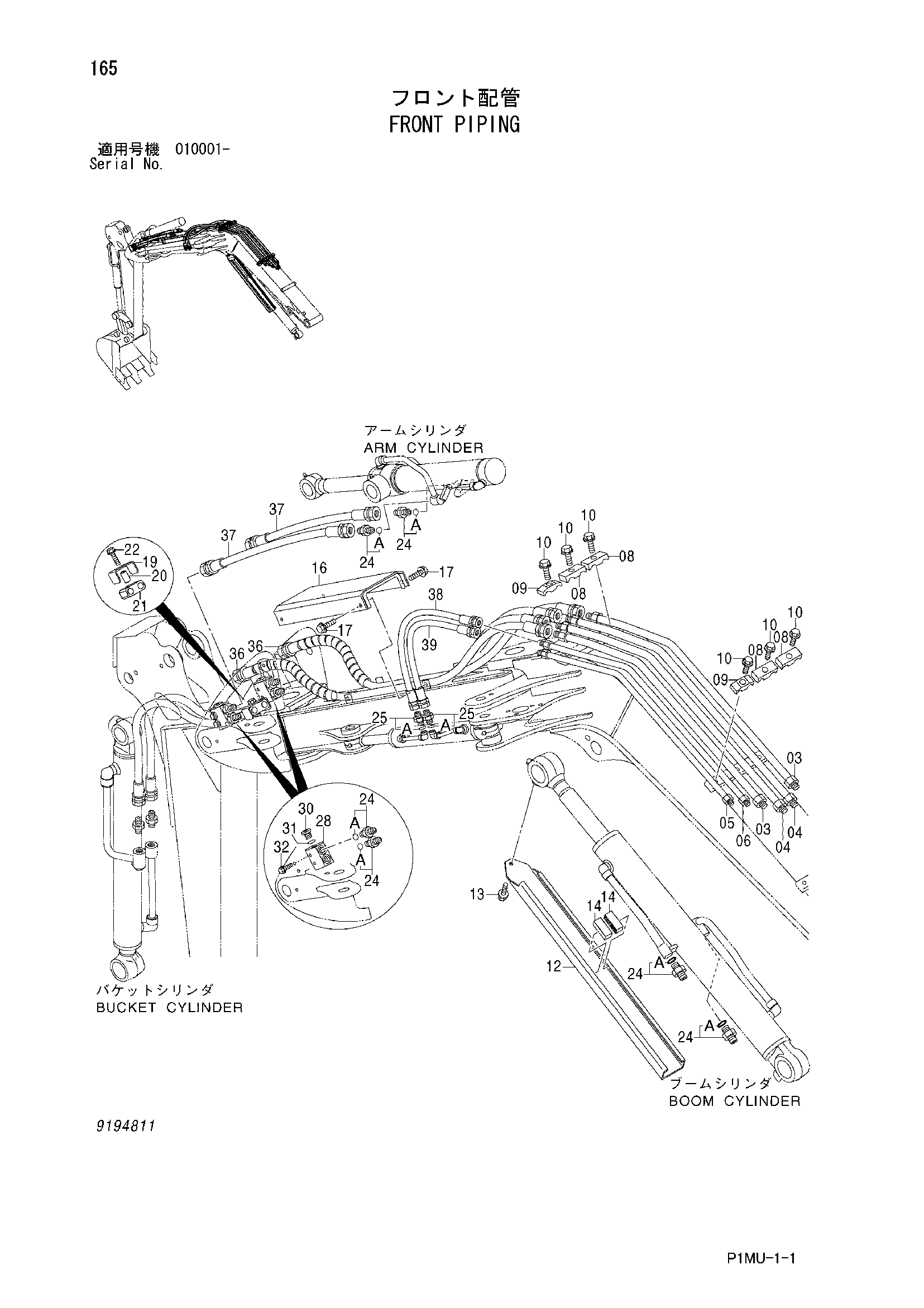

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 9755250 | Трубка | 2 |
| 04 | 9755249 | Трубка | 2 |
| 05 | 9755261 | Трубка | 1 |
| 06 | 9755290 | Трубка | 1 |
| 08 | 4633950 | Хомут трубки | 4 |
| 09 | 4275542 | Хомут трубки | 2 |
| 10 | 4622001 | Болт с шайбой | 6 |
| 12 | 3090561 | Крышка | 1 |
| 13 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 14 | 4352044 | Резиновая прокладка | 2 |
| 16 | 8081828 | Крышка | 1 |
| 17 | J260612 замена: J900612 | Болт с шайбой | 4 |
| 19 | 4391195 | Хомут | 1 |
| 20 | 4391196 | Проставка | 1 |
| 21 | 4402284 | Резиновая втулка | 1 |
| 22 | J260840 замена: J900840 | Болт с шайбой | 1 |
| 24 | 4042031 | Адаптер | 8 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4042030 | Адаптер | 2 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 3080361 | Блок | 2 |
| 30 | 4336167 | Пробка | 2 |
| 31 | 4509180 | Уплотнительное кольцо | 2 |
| 32 | J271040 замена: J901040 | Болт с шайбой | 4 |
| 36 | 4454939 | Шланг | 2 |
| 37 | 4454940 | Шланг | 2 |
| 38 | 4454941 | Шланг | 1 |
| 39 | 4454942 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
