Управление педаль (смещаемый) — HITACHI ZX20UR

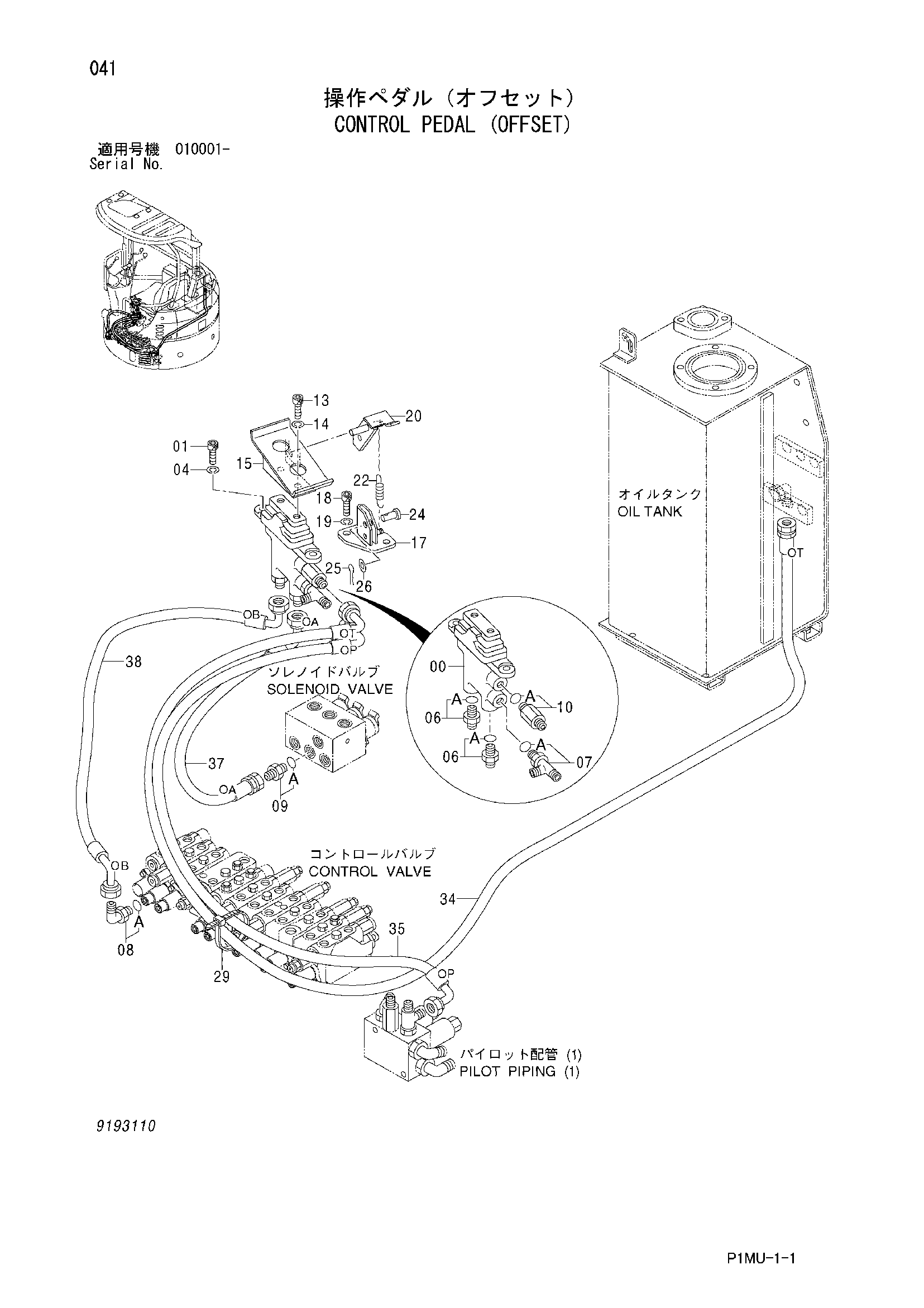

Заводская схема «Управление педаль (смещаемый)» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 01 | J781020 | Болт с внутренним шестигранником | 2 |
| 04 | A590910 | Пружинная шайба | 2 |
| 06 | 4042030 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4406156 | Тройник | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4434981 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4042030 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4368208 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 13 | J780816 | Болт с внутренним шестигранником | 2 |
| 14 | A590908 | Пружинная шайба | 2 |
| 15 | 8083981 | Педаль | 1 |
| 17 | 8074913 | Кронштейн | 1 |
| 18 | J781020 | Болт с внутренним шестигранником | 2 |
| 19 | A590910 | Пружинная шайба | 2 |
| 20 | 8083025 | Ограничитель | 1 |
| 22 | 4279604 | Пружина | 1 |
| 24 | 4287795 | Палец | 1 |
| 25 | A763016 | Шплинт | 1 |
| 26 | A590110 | Плоская шайба | 1 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 34 | 4451885 | Шланг (OT) | 1 |
| 35 | 4451886 | Шланг (OP) | 1 |
| 37 | 4451887 | Пластиковый шланг (OA) | 1 |
| 38 | 4451888 | Пластиковый шланг (OB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
