Радиатор — HITACHI ZX20UR

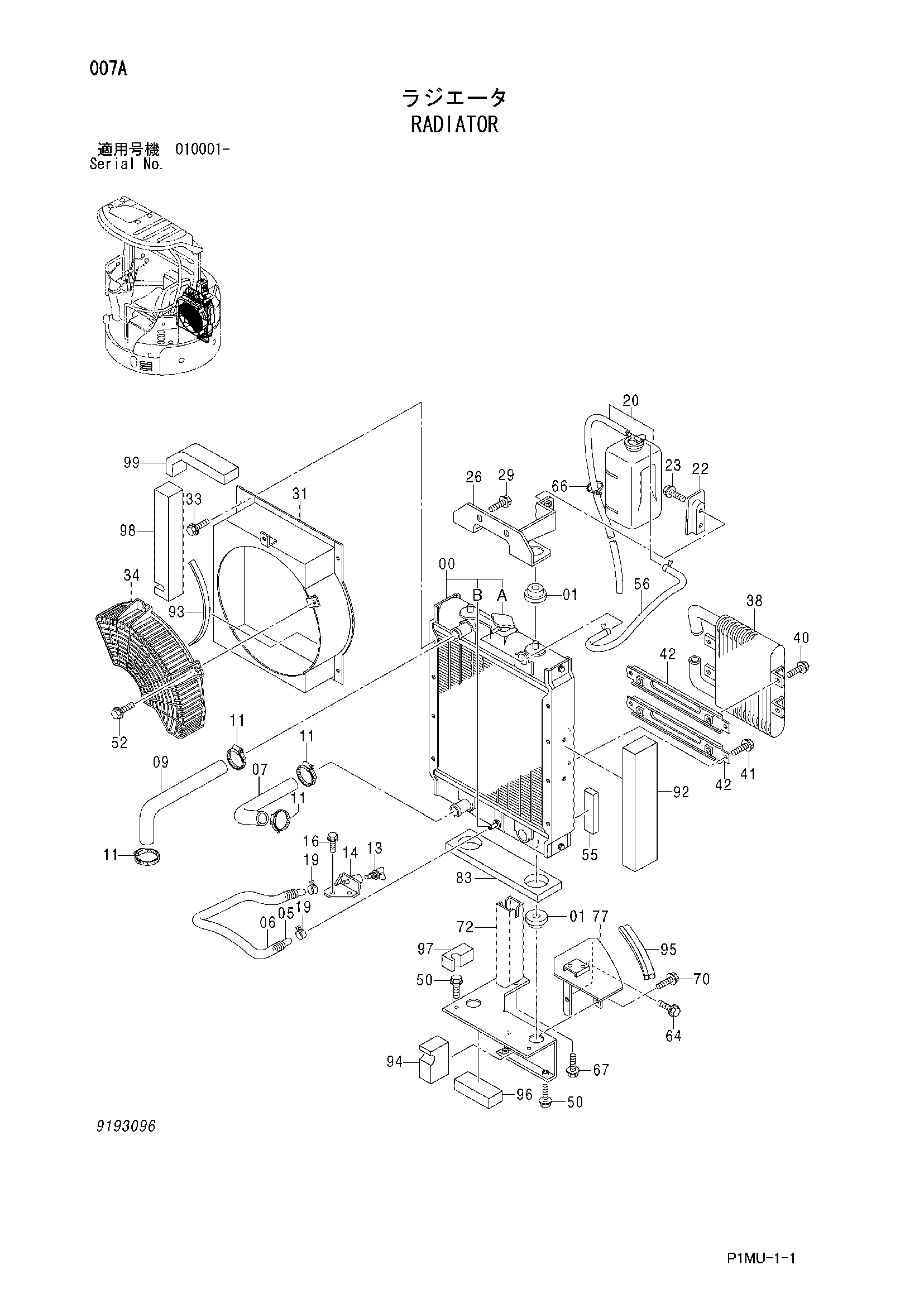

Заводская схема «Радиатор» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4440024	Радиатор	1
00A	4419861	Колпачок	1
00B	4447254	Кокк дренажный	1
01	4402635	Резиновая подушка	4
05	4459544	Водяной шланг	1
06	4459603	Трубка	1
07	3090250	Водяной шланг	1
09	3090251	Водяной шланг	1
11	4505243	Хомут шланга	4
13	4401687	Кран	1
14	4401686	Кран	1
16	J271020 замена: J901020	Болт с шайбой	2
19	4339258	Хомут шланга	2
20	4450854	Бак воды	1
22	4367147	Пластина	1
23	J260614 замена: J900614	Болт с шайбой	2
26	8084842	Кронштейн	1
29	J271025 замена: J901025	Болт с шайбой	2
31	6019451	Кожух	1
33	J260612 замена: J900612	Болт с шайбой	4
34	2046193	Защита вентилятор	1
38	4440026	Масляный радиатор	1
40	J260816 замена: J900816	Болт с шайбой	4
41	J260612 замена: J900612	Болт с шайбой	4
42	9757354	Кронштейн	2
50	J271025 замена: J901025	Болт с шайбой	4
52	J260620 замена: J900620	Болт с шайбой	2
55	4464066	Резиновая прокладка	1
56	4414499	Водяной шланг	1
64	J260830 замена: J900830	Болт с шайбой	1
66	4055312	Ленточный зажим	1
67	J271035 замена: J901035	Болт с шайбой	1
70	J260820 замена: J900820	Болт с шайбой	2
72	7041036	Кронштейн	1
77	8085470	Крышка	1
83	4442638	Резиновая прокладка	1
92	4461439	Резиновая прокладка	1
93	4461214	Резиновая прокладка	1
94	4461379	Резиновая прокладка	1
95	4459208	Уплотнитель	1
96	4461381	Резиновая прокладка	1
97	4461403	Резиновая прокладка	1
98	4461404	Резиновая прокладка	1
99	4461405	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
