Коллисион предотвращение устройство — HITACHI ZX20UR

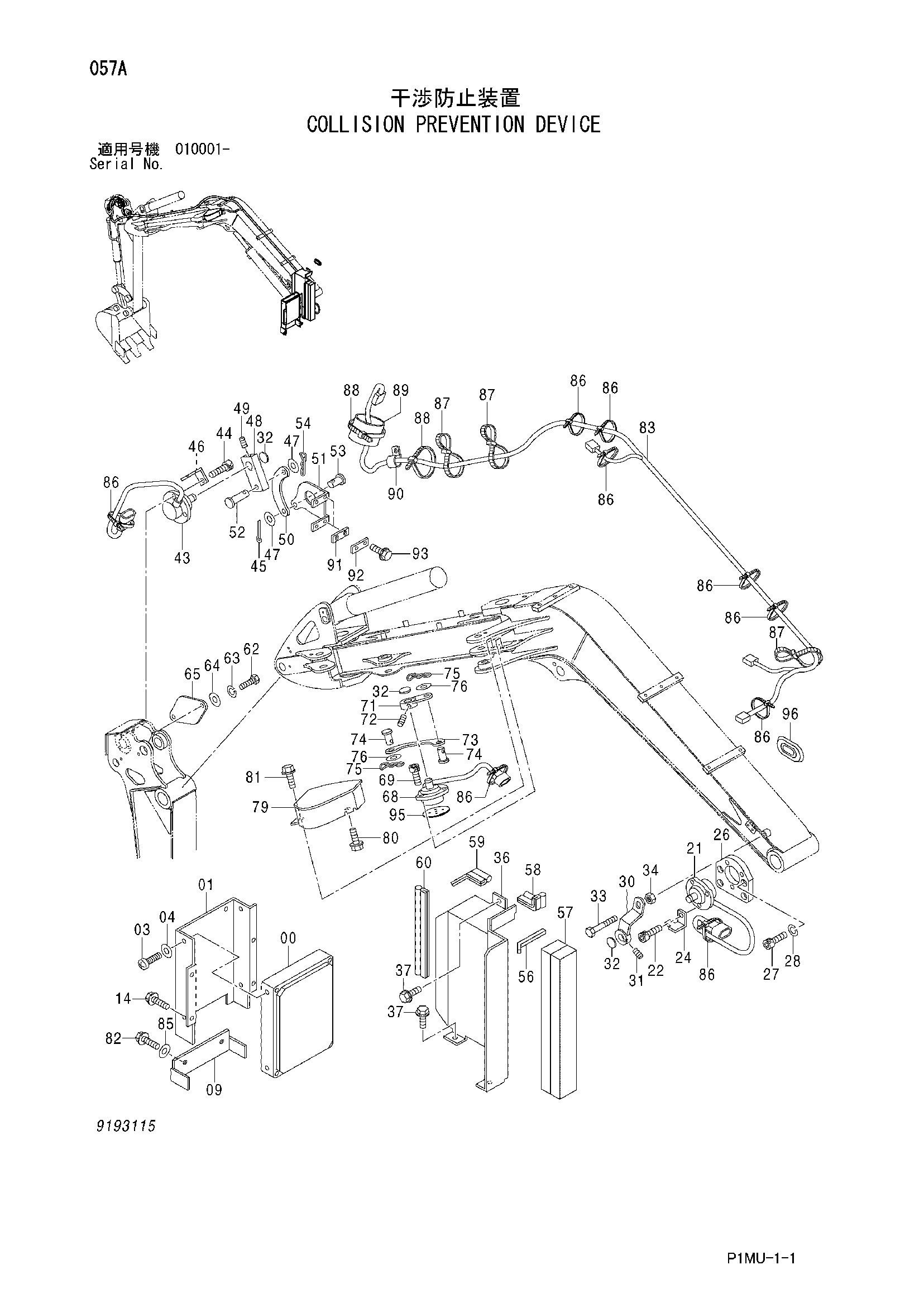

Заводская схема «Коллисион предотвращение устройство» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4437988 | Контроллер | 1 |
| 01 | 8086223 | Кронштейн | 1 |
| 03 | J670508 | Винт с шайбой | 4 |
| 04 | A590105 | Плоская шайба | 4 |
| 09 | 4464941 | Крышка | 1 |
| 14 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 21 | 4451098 | Датчик угла | 1 |
| 22 | J780820 | Болт с внутренним шестигранником | 3 |
| 24 | 4408572 | Кронштейн | 1 |
| 26 | 8079975 | Сиденье | 1 |
| 27 | J781030 | Болт с внутренним шестигранником | 4 |
| 28 | A590910 | Пружинная шайба | 4 |
| 30 | 9754960 | Рычаг | 1 |
| 31 | M040612 | Установочный винт | 1 |
| 32 | 4087559 | Информационная табличка | 3 |
| 33 | J781065 | Болт с внутренним шестигранником | 1 |
| 34 | J950010 | Гайка | 1 |
| 36 | 7039224 | Крышка | 1 |
| 37 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 43 | 4451098 | Датчик угла | 1 |
| 44 | J780820 | Болт с внутренним шестигранником | 3 |
| 45 | 4603981 | Шплинт | 1 |
| 46 | 4408572 | Кронштейн | 1 |
| 47 | A590108 | Плоская шайба | 2 |
| 48 | 4438403 | Рычаг | 1 |
| 49 | M040612 | Установочный винт | 1 |
| 50 | 4444808 | Тяга | 1 |
| 51 | 3090569 | Кронштейн | 1 |
| 52 | 4326438 | Палец | 1 |
| 53 | 4406404 | Палец | 1 |
| 54 | 4402852 | Стопорный палец | 1 |
| 56 | 4461194 | Резиновая прокладка | 1 |
| 57 | 4461197 | Резиновая прокладка | 1 |
| 58 | 4461290 | Уплотнитель | 1 |
| 59 | 4461291 | Уплотнитель | 1 |
| 60 | 4461292 | Уплотнитель | 1 |
| 62 | J900816 | Болт | 2 |
| 63 | A590908 | Пружинная шайба | 2 |
| 64 | A590108 | Плоская шайба | 2 |
| 65 | 4462975 | Крышка | 1 |
| 68 | 4451098 | Датчик угла | 1 |
| 69 | J780820 | Болт с внутренним шестигранником | 3 |
| 71 | 9754961 | Рычаг | 1 |
| 72 | M040612 | Установочный винт | 1 |
| 73 | 4437906 | Тяга | 1 |
| 74 | 4406404 | Палец | 2 |
| 75 | 4402852 | Стопорный палец | 2 |
| 76 | A590108 | Плоская шайба | 2 |
| 79 | 8073397 | Крышка | 1 |
| 80 | J260825 | Болт с шайбой | 1 |
| 81 | J260816 | Болт с шайбой | 1 |
| 82 | J260616 замена: J900616 | Болт с шайбой | 2 |
| 83 | 3098172 | Жгут проводов | 1 |
| 85 | A590106 | Плоская шайба | 2 |
| 86 | 4055311 | Ленточный зажим | 11 |
| 87 | 4371049 | Ленточный зажим | 3 |
| 88 | 4323613 | Ленточный зажим | 3 |
| 89 | 4447140 | Резиновая прокладка | 2 |
| 90 | 4190275 | Зажим | 1 |
| 91 | 4447268 | Пластина | 2 |
| 92 | 4447269 | Пластина | 2 |
| 93 | J260614 замена: J900614 | Болт с шайбой | 4 |
| 95 | 4423556 | Уплотнение | 1 |
| 96 | 4449341 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
