Рычаг стойка — HITACHI ZX20UR

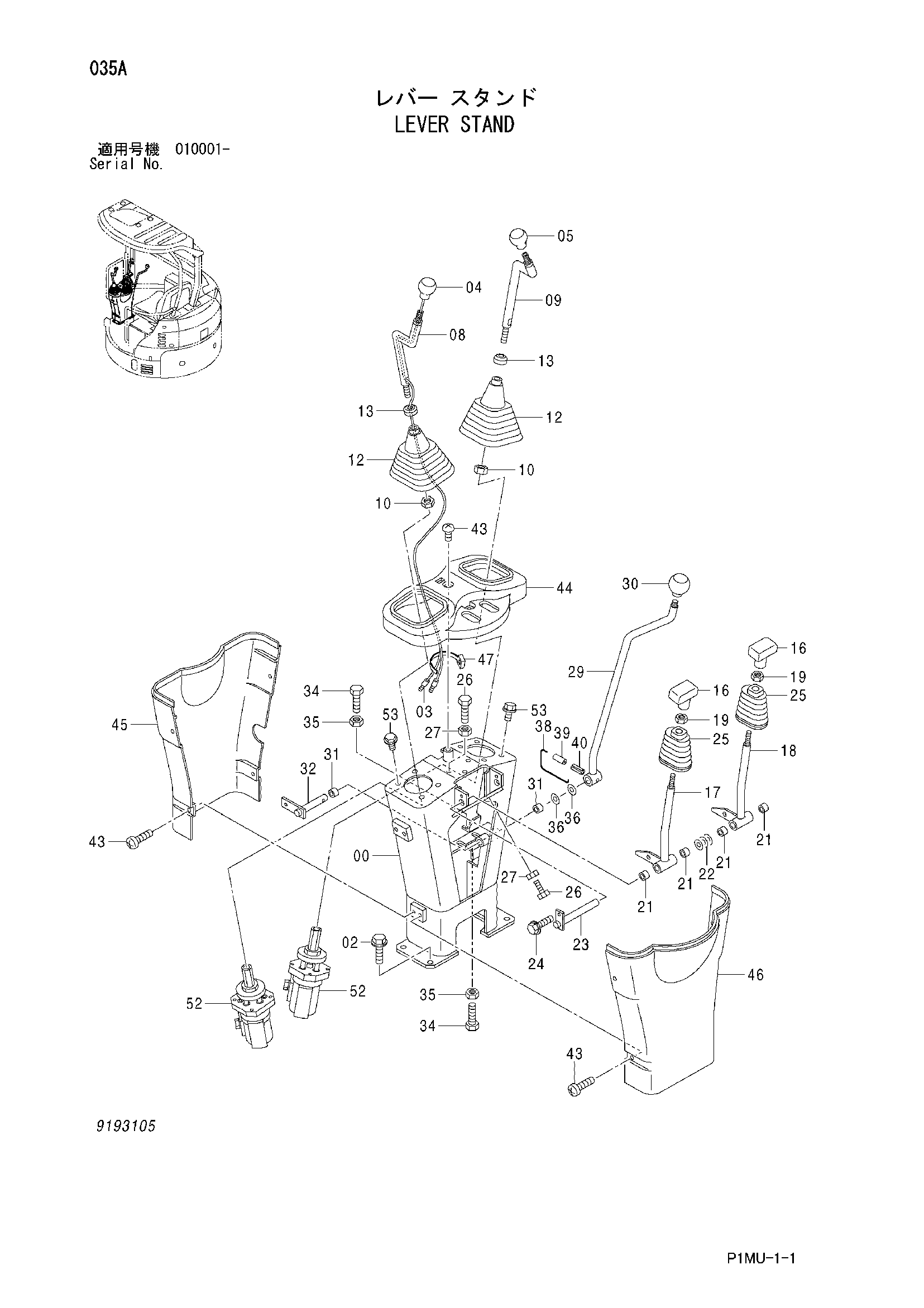

Заводская схема «Рычаг стойка» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	6022041	Стойка	1
02	J271030 замена: J901030	Болт с шайбой	4
03	4313180	Клемма	2
04	4340154	Рукоятка	1
05	4117704	Рукоятка	1
08	7034891	Рычаг	1
09	7034890	Рычаг	1
10	J950014	Гайка	2
12	3069894	Защитный чехол	2
13	4264107	Уплотнение колпачок	2
16	4417442	Рукоятка	2
17	8093099	Рычаг	1
18	8093100	Рычаг	1
19	4417423	Гайка	2
21	4280301	Втулка	4
22	4289754	Регулировочная шайба	3
23	9750546	Палец	1
24	J260612 замена: J900612	Болт с шайбой	1
25	2042778	Защитный чехол	2
26	4296152	Болт	4
27	M500605	Гайка	4
29	8080920	Рычаг	1
30	4117704	Рукоятка	1
31	4280301	Втулка	2
32	8093108	Вал	1
34	4296152	Болт	2
35	M500605	Гайка	2
36	4289754	Регулировочная шайба	2
38	4423475	Провод	1
39	4213419	Пружинный штифт	1
40	4027427	Пружинный штифт	1
43	J650614	Винт	10
44	7035249	Крышка	1
45	6017679	Крышка	1
46	6017677	Крышка	1
47	4265540	Ленточный зажим	1
52	4627975	Пилотный клапан	2
53	J260816 замена: J900816	Болт с шайбой	8

Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
