Облицовка (4) — HITACHI ZX20UR

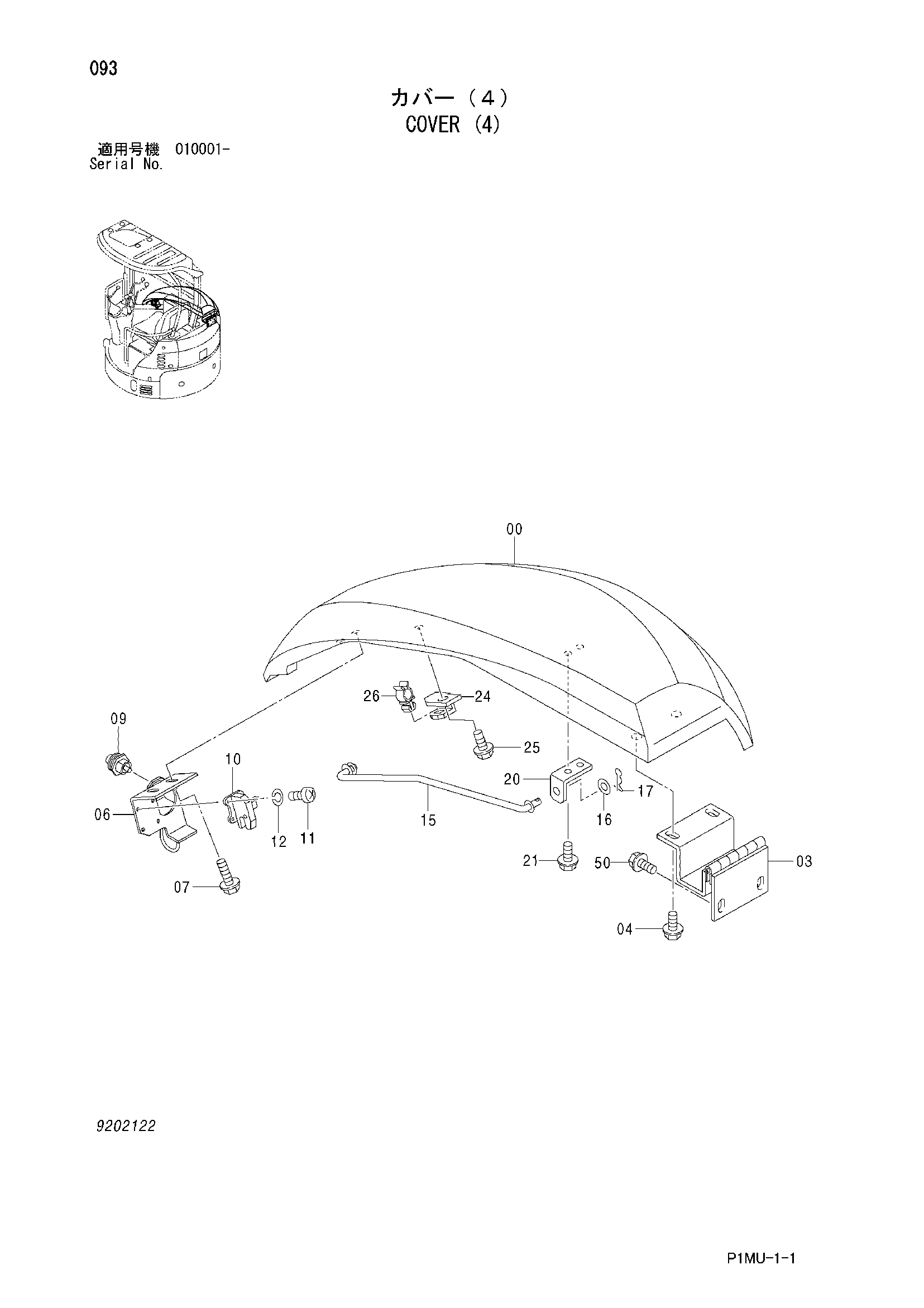

Заводская схема «Облицовка (4)» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0003877 | Крышка | 1 |
| 03 | 8081175 | Петля | 1 |
| 04 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 06 | 8081180 | Кронштейн | 1 |
| 07 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 09 | 4406122 | Замок | 1 |
| 10 | 4468273 | Замок | 1 |
| 11 | J691612 | Винт | 4 |
| 12 | A590906 | Пружинная шайба | 4 |
| 15 | 9755254 | Стойка | 1 |
| 16 | A590108 | Плоская шайба | 1 |
| 17 | 4402852 | Стопорный палец | 1 |
| 20 | 4405707 | Кронштейн | 1 |
| 21 | J260816 замена: J900816 | Болт с шайбой | 2 |
| 24 | 4455094 | Кронштейн | 1 |
| 25 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 26 | 4399244 | Держатель | 1 |
| 50 | J260825 замена: J900825 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
