Рама — HITACHI ZX20UR

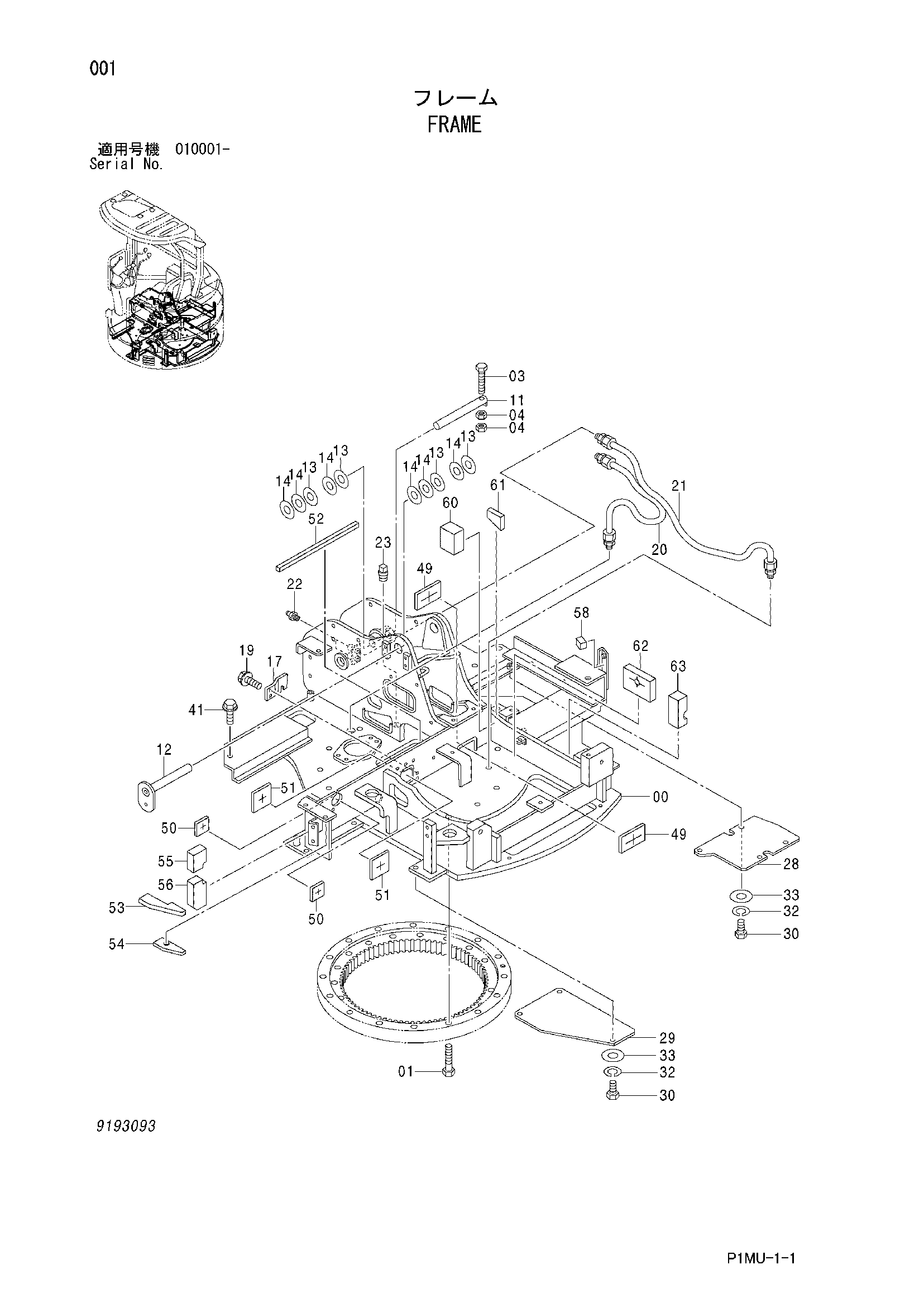

Заводская схема «Рама» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5007250 | Рама основной | 1 |
| 01 | J921255 | Болт | 15 |
| 03 | J901000 | Болт | 1 |
| 04 | J950010 | Гайка | 2 |
| 11 | 9757312 | Палец | 1 |
| 12 | 9755277 | Палец | 1 |
| 13 | 4352136 | Регулировочная шайба 0.5mm | 4 |
| 14 | 4354259 | Регулировочная шайба 0.8mm | 6 |
| 17 | 4441375 | Кронштейн | 1 |
| 19 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 20 | 4453614 | Нейлоновый шланг | 1 |
| 21 | 4441679 | Нейлоновый шланг | 1 |
| 22 | J75481 | Пресс-маслёнка | 2 |
| 23 | 94-2021 | Пробка | 1 |
| 28 | 4441678 | Пластина | 1 |
| 29 | 4441722 | Пластина | 1 |
| 30 | J901020 | Болт | 7 |
| 32 | A590910 | Пружинная шайба | 7 |
| 33 | A590110 | Плоская шайба | 7 |
| 41 | J271025 замена: J901025 | Болт с шайбой | 5 |
| 49 | 4461113 | Резиновая прокладка | 2 |
| 50 | 4461114 | Резиновая прокладка | 2 |
| 51 | 4461115 | Резиновая прокладка | 2 |
| 52 | 4461119 | Резиновая прокладка | 1 |
| 53 | 4461221 | Резиновая прокладка | 1 |
| 54 | 4461222 | Резиновая прокладка | 1 |
| 55 | 4461223 | Резиновая прокладка | 1 |
| 56 | 4461224 | Резиновая прокладка | 1 |
| 58 | 4459593 | Резиновая прокладка | 1 |
| 60 | 4461401 | Резиновая прокладка | 1 |
| 61 | 4461400 | Резиновая прокладка | 1 |
| 62 | 4461382 | Резиновая прокладка | 1 |
| 63 | 4461380 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
