Электрооборудование (2) — HITACHI ZX20UR

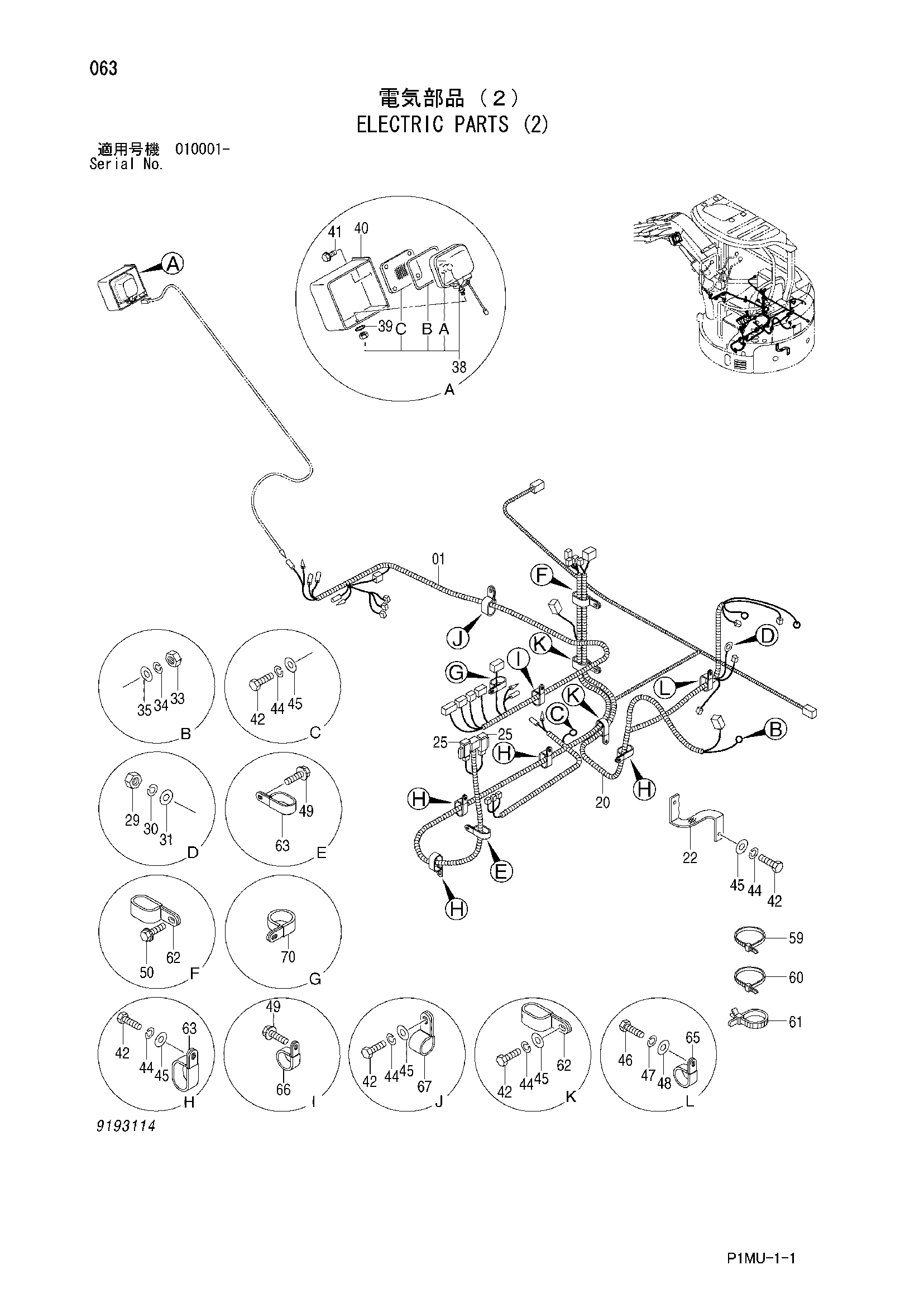

Заводская схема «Электрооборудование (2)» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 1029086 | Жгут проводов провод (основной) | 1 |
| 20 | 2046160 | Жгут проводов провод (двигатель) | 1 |
| 22 | 4372789 | Жгут проводов | 1 |
| 25 | 4331898 | Фусибле-линк | 2 |
| 29 | M500605 | Гайка | 1 |
| 30 | A590906 | Пружинная шайба | 1 |
| 31 | A590106 | Плоская шайба | 1 |
| 33 | M500807 | Гайка | 1 |
| 34 | A590908 | Пружинная шайба | 1 |
| 35 | A590108 | Плоская шайба | 1 |
| 38 | 4361457 | Фара | 1 |
| 38A | 4375215 | Лампа | 1 |
| 38B | 4428123 | Гасккет | 1 |
| 38C | 4428124 | Рассеиватель | 1 |
| 39 | 4383077 | Шайба зуб | 1 |
| 40 | 4457415 | Защитный кожух | 1 |
| 41 | J271225 замена: J901225 | Болт с шайбой | 1 |
| 42 | J901020 | Болт | 9 |
| 44 | A590910 | Пружинная шайба | 9 |
| 45 | A590110 | Плоская шайба | 9 |
| 46 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 47 | A590908 | Пружинная шайба | 1 |
| 48 | A590108 | Плоская шайба | 1 |
| 49 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 50 | J271025 замена: J901025 | Болт с шайбой | 1 |
| 59 | 4326365 | Ленточный зажим | 4 |
| 60 | 4055312 | Ленточный зажим | 13 |
| 61 | 4254600 | Зажим | 1 |
| 62 | 4190266 | Зажим (22.0X2) | 3 |
| 63 | 4190282 | Зажим (18.0X2) | 5 |
| 65 | 4190275 | Зажим (14.0) | 1 |
| 66 | 4190263 | Зажим (25.0) | 1 |
| 67 | 4190274 | Зажим (20.0) | 1 |
| 70 | 4190261 | Зажим (10.0) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
