Управление двигателем — HITACHI ZX20UR

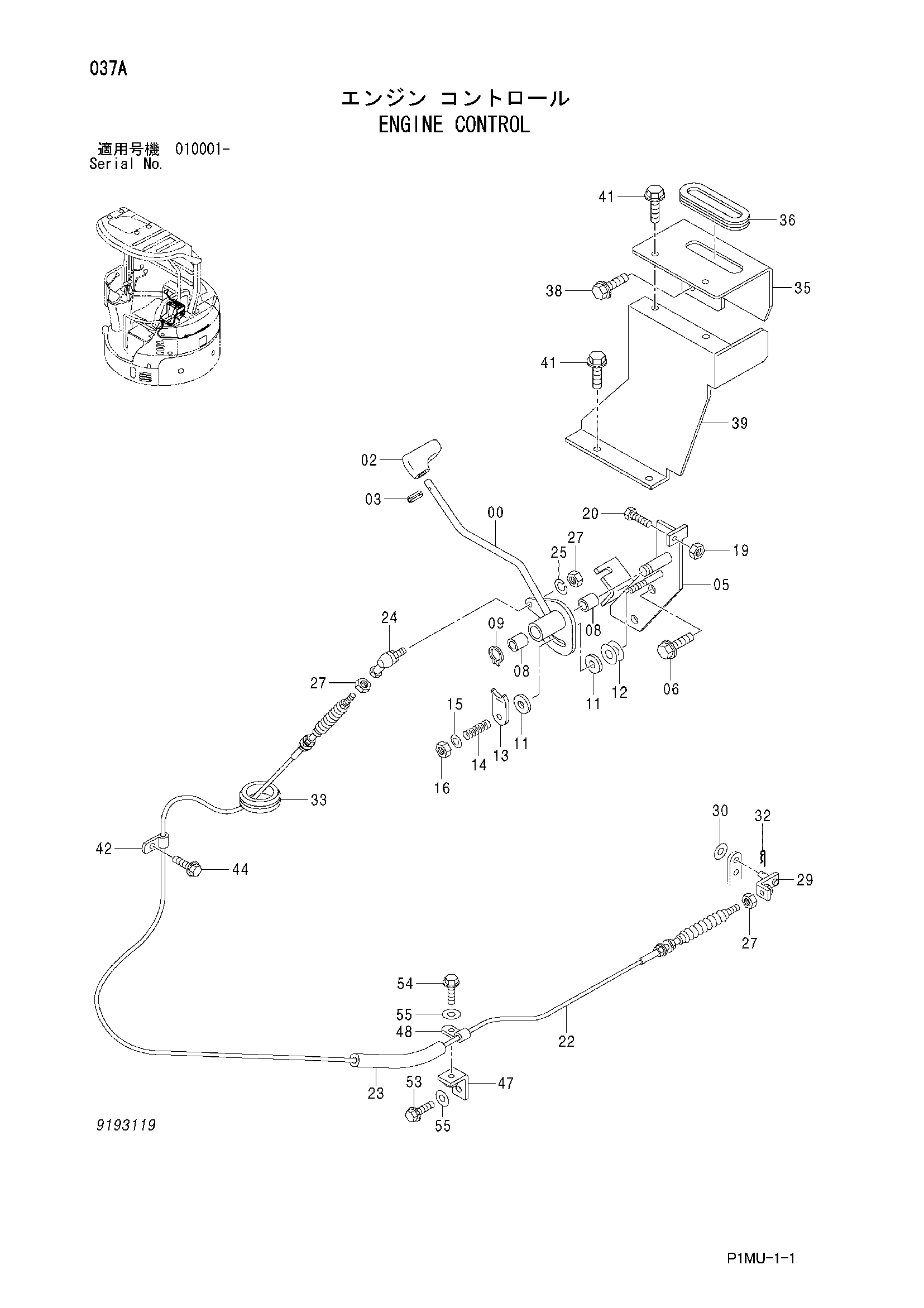

Заводская схема «Управление двигателем» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081687 | Рычаг | 1 |
| 02 | 4279514 | Рукоятка | 1 |
| 03 | 4144353 | Пружинный штифт | 1 |
| 05 | 8081688 | Кронштейн | 1 |
| 06 | J271020 замена: J901020 | Болт с шайбой | 2 |
| 08 | 4280300 | Втулка | 2 |
| 09 | 991338 | Стопорное кольцо | 1 |
| 11 | 4279721 | Пластина фрикционный | 2 |
| 12 | 4317084 | Регулировочная шайба | 2 |
| 13 | 4279718 | Пластина | 1 |
| 14 | 4279720 | Пружина | 1 |
| 15 | A590106 | Плоская шайба | 1 |
| 16 | 4045245 | U-образная гайка | 1 |
| 19 | M500807 | Гайка | 1 |
| 20 | J900825 | Болт | 1 |
| 22 | 4444058 | Трос управления | 1 |
| 23 | 4419377 | Резиновая прокладка | 1 |
| 24 | 4056016 | Шарнир | 1 |
| 25 | A590905 | Пружинная шайба | 1 |
| 27 | M500504 | Гайка | 3 |
| 29 | 9755372 | Кронштейн | 1 |
| 30 | A590106 | Плоская шайба | 1 |
| 32 | 4022696 | Стопорный палец | 1 |
| 33 | 4184582 | Резиновая втулка | 1 |
| 35 | 4444085 | Крышка | 1 |
| 36 | 4332752 | Резиновая втулка | 1 |
| 38 | J260816 замена: J900816 | Болт с шайбой | 1 |
| 39 | 8081689 | Крышка | 1 |
| 41 | J260820 замена: J900820 | Болт с шайбой | 4 |
| 42 | 4190261 | Зажим | 1 |
| 44 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 47 | 9756773 | Кронштейн | 1 |
| 48 | 4190261 | Зажим | 1 |
| 53 | J271016 замена: J901016 | Болт с шайбой | 1 |
| 54 | J271020 замена: J901020 | Болт с шайбой | 1 |
| 55 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
