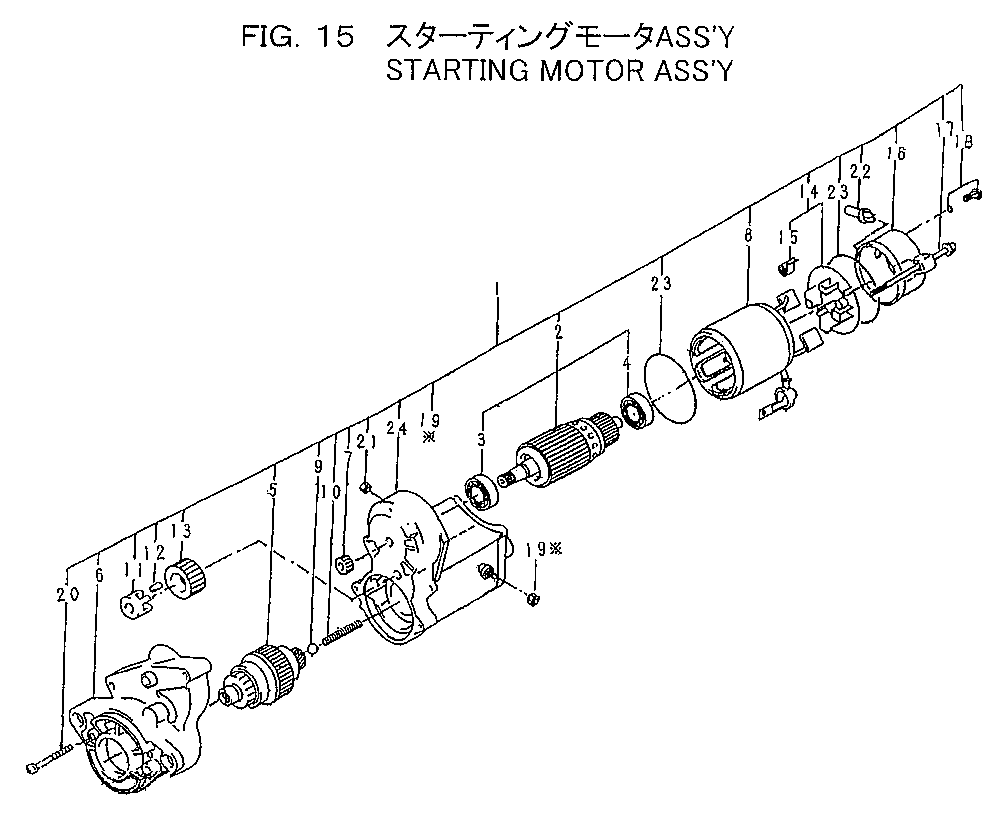

FIG.15 стартинг гидромотор в сборе — HITACHI ZX20UR
Заводская схема «FIG.15 стартинг гидромотор в сборе» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 185086530 | Гидромотор в сборе, стартинг | 1 |
| 2 | 185846571 | Арматуре в сборе | 1 |
| 3 | 185846549 | Подшипник | 1 |
| 4 | 185846583 | Шарик подшипник | 1 |
| 5 | 185866370 | Муфта в сборе | 1 |
| 6 | 185846572 | Корпус в сборе | 1 |
| 7 | 185846576 | Ведущая шестерня | 1 |
| 8 | 185846570 | Вилка в сборе | 1 |
| 9 | 185846286 | Стальной шарик | 1 |
| 10 | 185846560 | Пружина | 1 |
| 11 | 185846551 | Фиксатор | 1 |
| 12 | 185846371 | Ролик | 5 |
| 13 | 185846552 | Ведущая шестерня | 1 |
| 14 | 185846573 | Держатель в сборе | 1 |
| 15 | 185846579 | Пружина | 4 |
| 16 | 185846574 | Рама | 1 |
| 17 | 185846581 | Болт | 2 |
| 18 | 185846582 | Винт | 2 |
| 19 | 185846378 | Гайка | 1 |
| 20 | 185846580 | Винт | 2 |
| 21 | 185846563 | Гайка | 1 |
| 22 | 185846562 | Втулка | 1 |
| 23 | 185846561 | Уплотнительное кольцо | 2 |
| 24 | 185816360 | Выключатель в сборе: магнетик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
