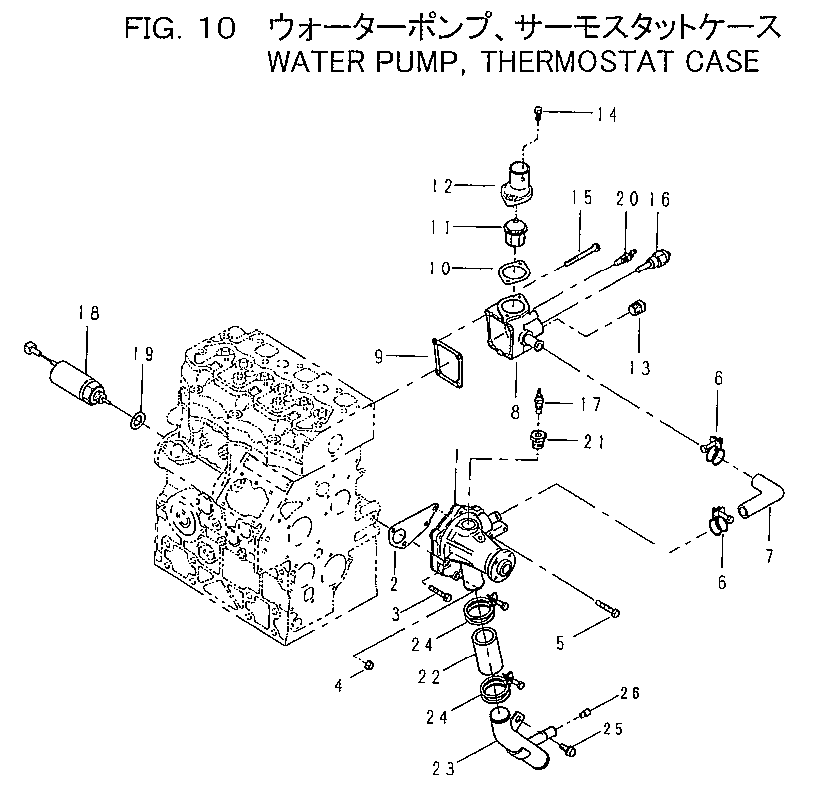

FIG.10 водяной насос・термостат корпус — HITACHI ZX20UR
Заводская схема «FIG.10 водяной насос・термостат корпус» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 145017870 | Насос в сборе водяной | 1 |
| 2 | 145996830 | Прокладка | 1 |
| 3 | 011310635 | Болт | 1 |
| 4 | 023100006 | Гайка | 1 |
| 5 | 011310630 | Болт | 2 |
| 6 | 067100022 | Хомут | 2 |
| 7 | 145536051 | Шланг | 1 |
| 8 | 145216960 | Термостат корпус | 1 |
| 9 | 145996840 | Прокладка | 1 |
| 10 | 145996850 | Прокладка | 1 |
| 11 | 145206061 | Термостат | 1 |
| 12 | 145226490 | Термостат крышка | 1 |
| 13 | 064500030 | Пробка | 1 |
| 14 | 011310620 | Болт | 2 |
| 15 | 011310660 | Болт | 4 |
| 16 | 385720030 | Термостатический выключатель | 1 |
| 17 | 385720370 | Датчик | 1 |
| 18 | 185206401 | Соленоид | 1 |
| 19 | 025100016 | Прокладка | 1 |
| 20 | 385720440 | Датчик | 1 |
| 21 | 198487710 | Разъём | 1 |
| 22 | 145537080 | Шланг | 1 |
| 23 | 145986370 | Трубка компл | 1 |
| 24 | 067100038 | Шланг лента | 2 |
| 25 | 011511016 | Болт | 1 |
| 26 | 064500010 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
