Основные гидролинии (1) — HITACHI ZX20UR

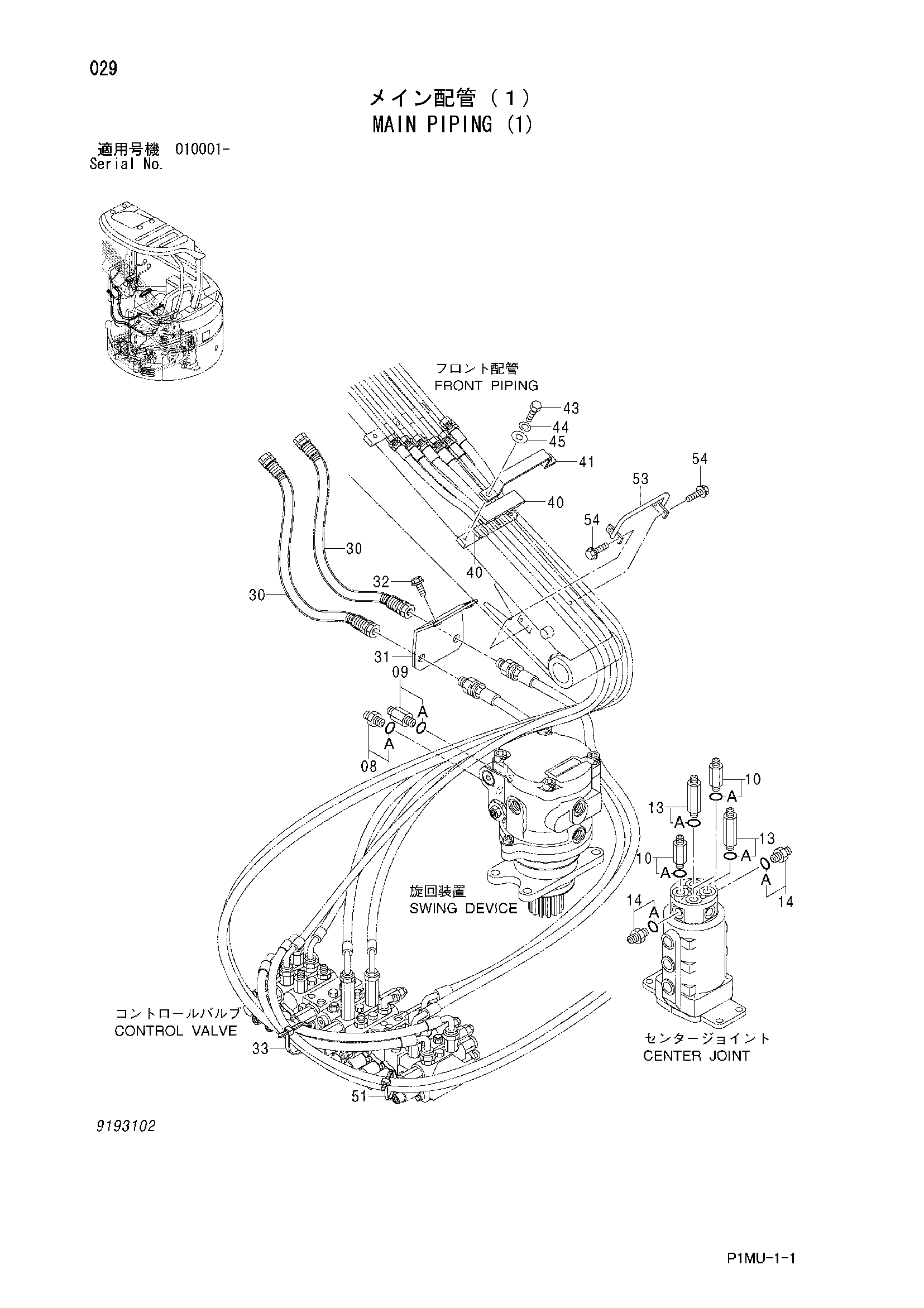

Заводская схема «Основные гидролинии (1)» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 08 | 4042031 | Адаптер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4368210 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4419496 | Адаптер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4419497 | Адаптер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4042030 | Адаптер | 2 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4451860 | Шланг | 2 |
| 31 | 9755329 | Кронштейн | 1 |
| 32 | J271035 замена: J901035 | Болт с шайбой | 2 |
| 33 | 4323613 | Ленточный зажим | 1 |
| 40 | 4442211 | Резиновая втулка | 2 |
| 41 | 4442212 | Хомут | 1 |
| 43 | J970816 | Болт | 2 |
| 44 | A590908 | Пружинная шайба | 2 |
| 45 | A590108 | Плоская шайба | 2 |
| 51 | 4055312 | Ленточный зажим | 1 |
| 53 | 9757313 | Направляющая | 1 |
| 54 | J260820 замена: J900820 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
