Каталог запчастей HITACHI
Электрооборудование (1) — HITACHI ZX20UR

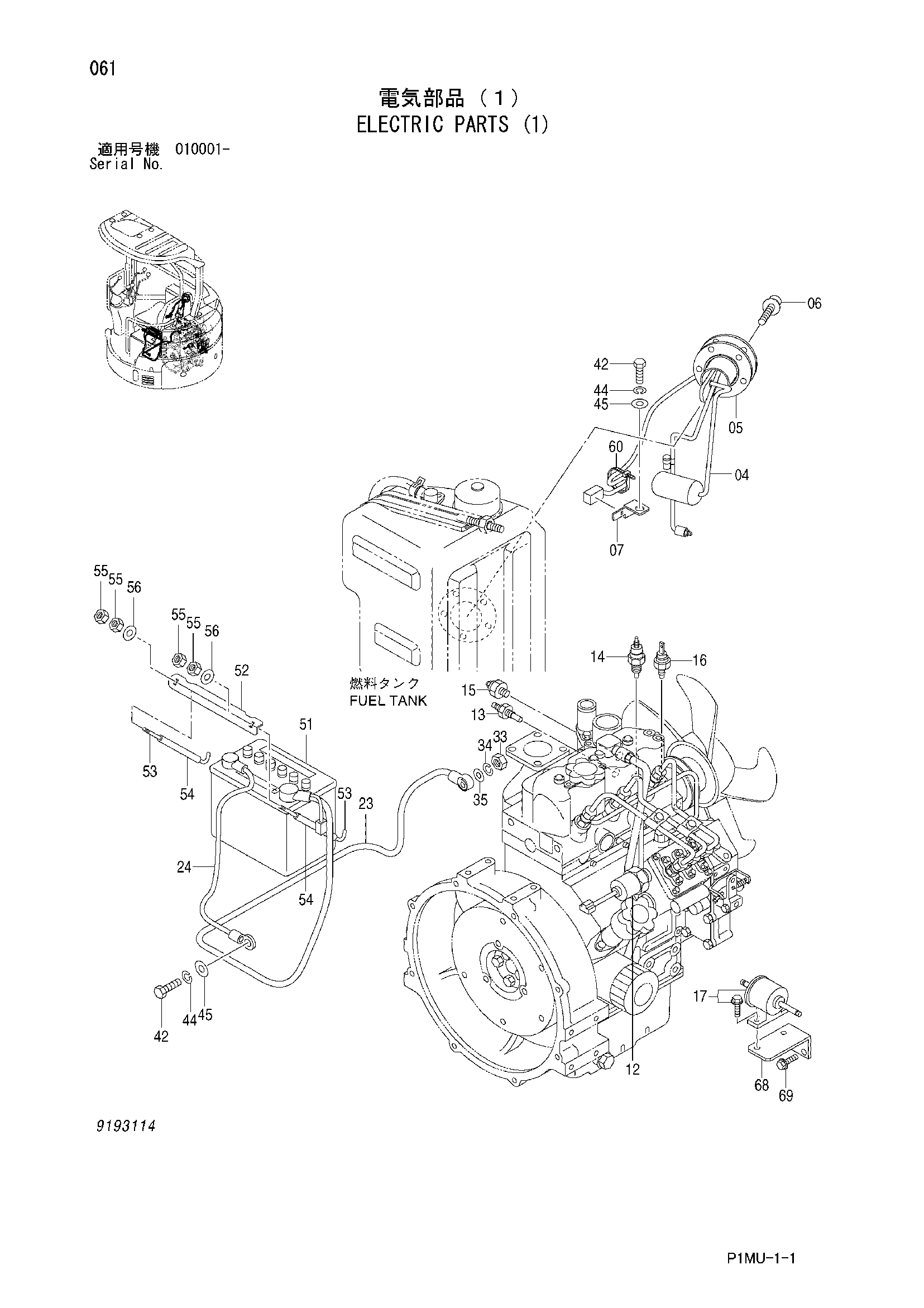

Заводская схема «Электрооборудование (1)» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4442779 | Поплавок | 1 |
| 05 | 4376524 | Манжета | 1 |
| 06 | 4382035 | Винт | 5 |
| 07 | 4257159 | Кронштейн | 1 |
| 12 | 4664592 | Соленоид | 1 |
| 13 | 4664594 | Датчик термостатический | 1 |
| 14 | 4664596 | Датчик давления | 1 |
| 15 | 4671629 | Выключатель термостатический | 1 |
| 16 | 4664593 | Датчик термостатический | 1 |
| 17 | 4664605 | Насос | 1 |
| 23 | 4442678 | Трос [аккумулятор(+)] | 1 |
| 24 | 4442676 | Трос [аккумулятор(-)] | 1 |
| 33 | M500807 | Гайка | 1 |
| 34 | A590908 | Пружинная шайба | 1 |
| 35 | A590108 | Плоская шайба | 1 |
| 42 | J901020 | Болт | 2 |
| 44 | A590910 | Пружинная шайба | 2 |
| 45 | A590110 | Плоская шайба | 2 |
| 51 | 4443529 | Аккумулятор | 1 |
| 52 | 4292311 | Кронштейн | 1 |
| 53 | 4623697 | Болт | 2 |
| 54 | 4289704 | Трубка | 2 |
| 55 | M500605 | Гайка | 4 |
| 56 | A590106 | Плоская шайба | 2 |
| 60 | 4055312 | Ленточный зажим | 1 |
| 68 | 9755507 | Кронштейн | 1 |
| 69 | J260816 замена: J900816 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
