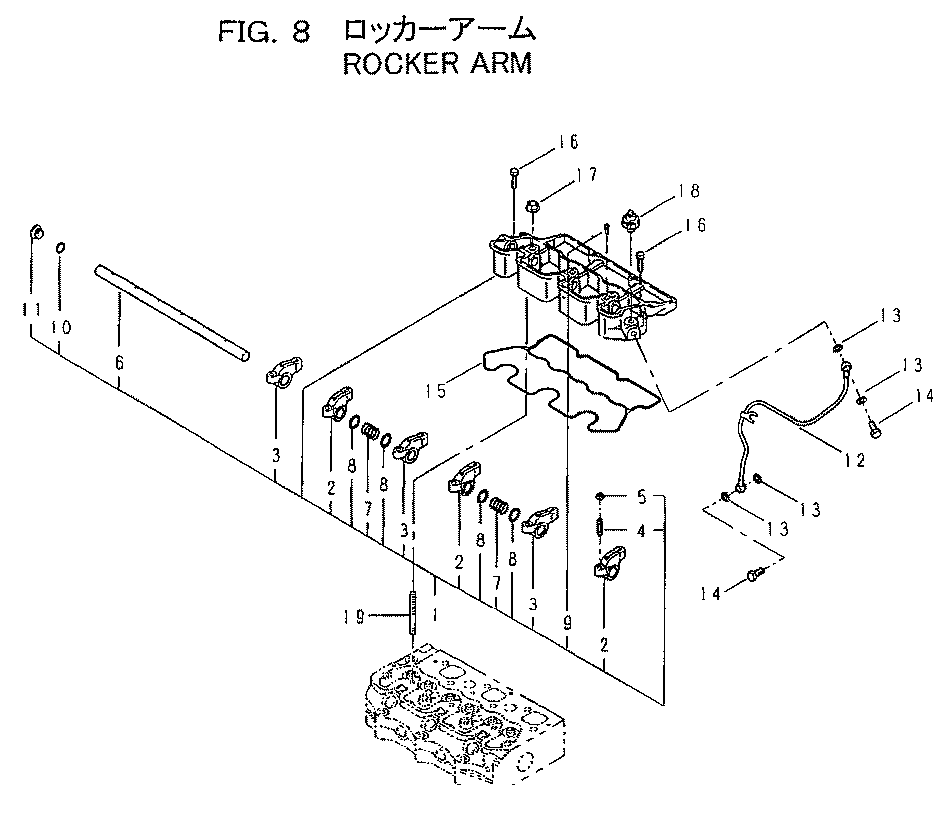

FIG.8 ROCKER ARM — HITACHI ZX20UR
Заводская схема «FIG.8 ROCKER ARM» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 120037140 | Коромысло рукоять в сборе | 1 |
| 2 | 120356200 | Коромысло рукоять компл IN. | 3 |
| 3 | 120356210 | Коромысло рукоять компл EX. | 3 |
| 4 | 199486220 | Винт | 6 |
| 5 | 020109076 | Гайка | 6 |
| 6 | 120316300 | Коромысло рукоять вал | 1 |
| 7 | 198216780 | Пружина | 2 |
| 8 | 199280280 | Регулировочная шайба | 4 |
| 9 | 015100410 | Винт | 1 |
| 10 | 052100120 | Уплотнительное кольцо | 1 |
| 11 | 198436150 | Пробка | 1 |
| 12 | 140607270 | Масляный трубка компл | 1 |
| 13 | 140996260 | Прокладка | 4 |
| 14 | 198486780 | Проушина болт | 2 |
| 15 | 120996150 | Прокладка | 1 |
| 16 | 011310625 | Болт | 2 |
| 17 | 023100008 | Гайка | 3 |
| 18 | 185246011 | Масляный давление выключатель | 1 |
| 19 | 012109177 | Шпилька болт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
