Пилотные гидролинии (1) — HITACHI ZX20UR

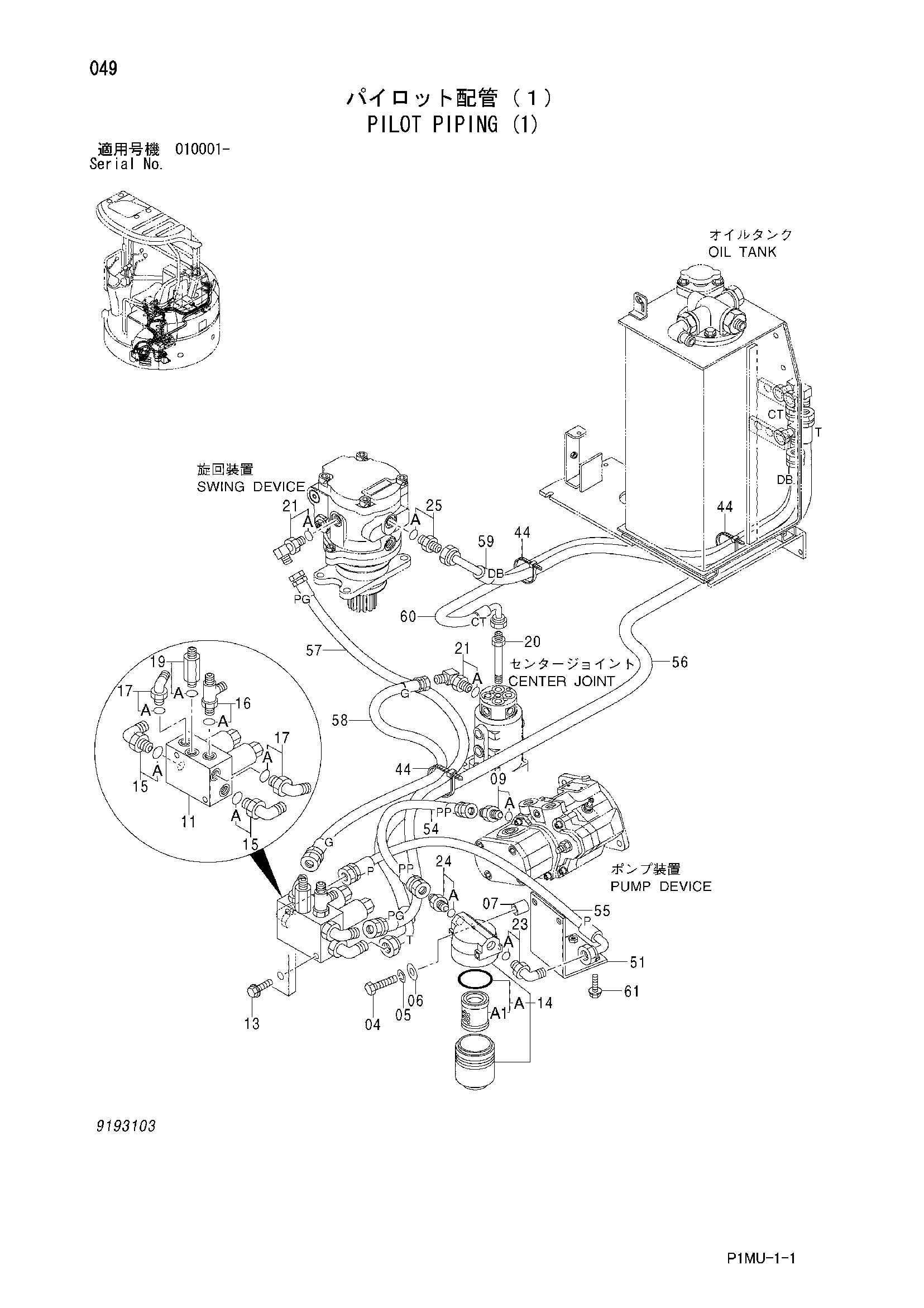

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX20UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | J900675 | Болт | 2 |
| 05 | A590906 | Пружинная шайба | 2 |
| 06 | A590106 | Плоская шайба | 2 |
| 07 | 4277425 | Проставка | 2 |
| 09 | 4042031 | Адаптер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4646367 | Электромагнитный клапан | 1 |
| 13 | J271025 замена: J901025 | Болт с шайбой | 2 |
| 14 | 4457683 | Масляный фильтр | 1 |
| 14A | 4294130 | Фильтрующий элемент | 1 |
| 14A1 | 4294129 | Элемент | 1 |
| 15 | 4434982 | Угловой штуцер | 2 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4406156 | Тройник | 1 |
| 16A | 957366 | Уплотнительное кольцо | 1 |
| 17 | 4434981 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4368208 | Адаптер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4442456 | Адаптер | 1 |
| 21 | 4434981 | Угловой штуцер | 2 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4434982 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4042031 | Адаптер | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4042030 | Адаптер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 44 | 4055312 | Ленточный зажим | 3 |
| 51 | 9756248 | Кронштейн | 1 |
| 54 | 4451869 | Шланг (PP) | 1 |
| 55 | 4451870 | Шланг (P) | 1 |
| 56 | 4451871 | Шланг (T) | 1 |
| 57 | 4451872 | Шланг (PG) | 1 |
| 58 | 4451874 | Шланг (G) | 1 |
| 59 | 4451876 | Шланг (DB) | 1 |
| 60 | 4451877 | Шланг (CT) | 1 |
| 61 | J271035 замена: J901035 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
