Рычаг тяга — HITACHI ZX20U

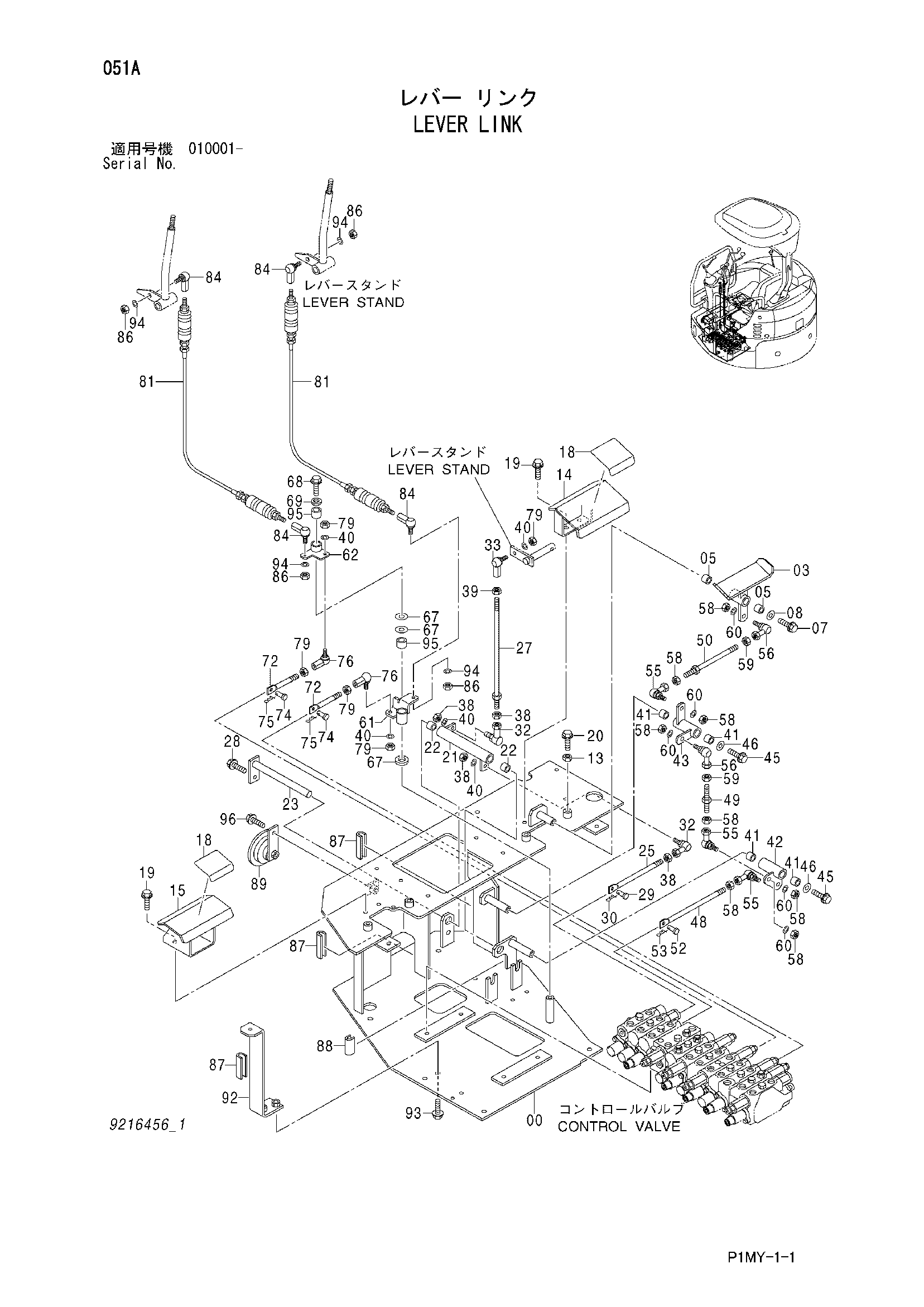

Заводская схема «Рычаг тяга» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022038 | Кронштейн | 1 |
| 03 | 8085534 | Тяга | 1 |
| 05 | 4280298 | Втулка | 2 |
| 07 | J260820 | Болт с шайбой | 1 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | 4346037 | Шайба | 1 |
| 13 | M500807 | Гайка | 2 |
| 14 | 8085535 | Крышка | 1 |
| 15 | 8074681 | Ступень | 1 |
| 18 | 4345731 | Лента | 2 |
| 19 | J260825 | Болт с шайбой | 4 |
| 19A | J900825 | Болт | 1 |
| 19B | A590108 | Плоская шайба | 1 |
| 20 | J900840 | Болт | 2 |
| 21 | 9755102 | Тяга | 1 |
| 22 | 4280298 | Втулка | 2 |
| 23 | 9755103 | Палец | 1 |
| 25 | 4451463 | Шток | 1 |
| 27 | 9755123 | Шток | 1 |
| 28 | J260825 | Болт с шайбой | 1 |
| 28A | J900825 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 29 | 4279607 | Палец | 1 |
| 30 | 4365839 | Стопорный палец | 1 |
| 32 | 4287792 | Шарнир | 2 |
| 33 | 4287793 | Соединение шарик (левый) | 1 |
| 38 | M500807 | Гайка | 4 |
| 39 | M580008 | Гайка (левый) | 1 |
| 40 | A590908 | Пружинная шайба | 5 |
| 41 | 4280298 | Втулка | 4 |
| 42 | 9755104 | Тяга | 1 |
| 43 | 9755105 | Тяга | 1 |
| 45 | J260820 | Болт с шайбой | 2 |
| 45A | J900820 | Болт | 1 |
| 45B | A590108 | Плоская шайба | 1 |
| 46 | 4346037 | Шайба | 2 |
| 48 | 4440525 | Шток | 1 |
| 49 | 9755120 | Шток | 1 |
| 50 | 9755122 | Шток | 1 |
| 52 | 4279607 | Палец | 1 |
| 53 | 4365839 | Стопорный палец | 1 |
| 55 | 4287792 | Шарнир | 3 |
| 56 | 4287793 | Соединение шарик (левый) | 2 |
| 58 | M500807 | Гайка | 8 |
| 59 | M580008 | Гайка (левый) | 2 |
| 60 | A590908 | Пружинная шайба | 5 |
| 61 | 9761260 | Тяга | 1 |
| 62 | 9761261 | Тяга | 1 |
| 67 | 4294498 | Регулировочная шайба | 3 |
| 68 | J260820 | Болт с шайбой | 1 |
| 68A | J900820 | Болт | 1 |
| 68B | A590108 | Плоская шайба | 1 |
| 69 | 4346037 | Шайба | 1 |
| 72 | 4354837 | Шток | 2 |
| 74 | 4279607 | Палец | 2 |
| 75 | 4365839 | Стопорный палец | 2 |
| 76 | 4287792 | Шарнир | 2 |
| 79 | M500807 | Гайка | 5 |
| 81 | 4441315 | Трос управления | 2 |
| 84 | 4287791 | Шарнир | 4 |
| 86 | M500605 | Гайка | 4 |
| 87 | 4392474 | Амортизатор | 3 |
| 88 | 4346357 | Амортизатор | 1 |
| 89 | 4603107 | Звуковой сигнал | 1 |
| 92 | 9756685 | Кронштейн | 1 |
| 93 | J271030 | Болт с шайбой | 2 |
| 93A | J901030 | Болт | 1 |
| 93B | J222010 | Шайба | 1 |
| 94 | A590906 | Пружинная шайба | 4 |
| 95 | 4303299 | Втулка | 2 |
| 96 | J260816 | Болт с шайбой | 1 |
| 96A | J900816 | Болт | 1 |
| 96B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
