4 Ходовой многофункциональный рычаг (3-1) — HITACHI ZX20U

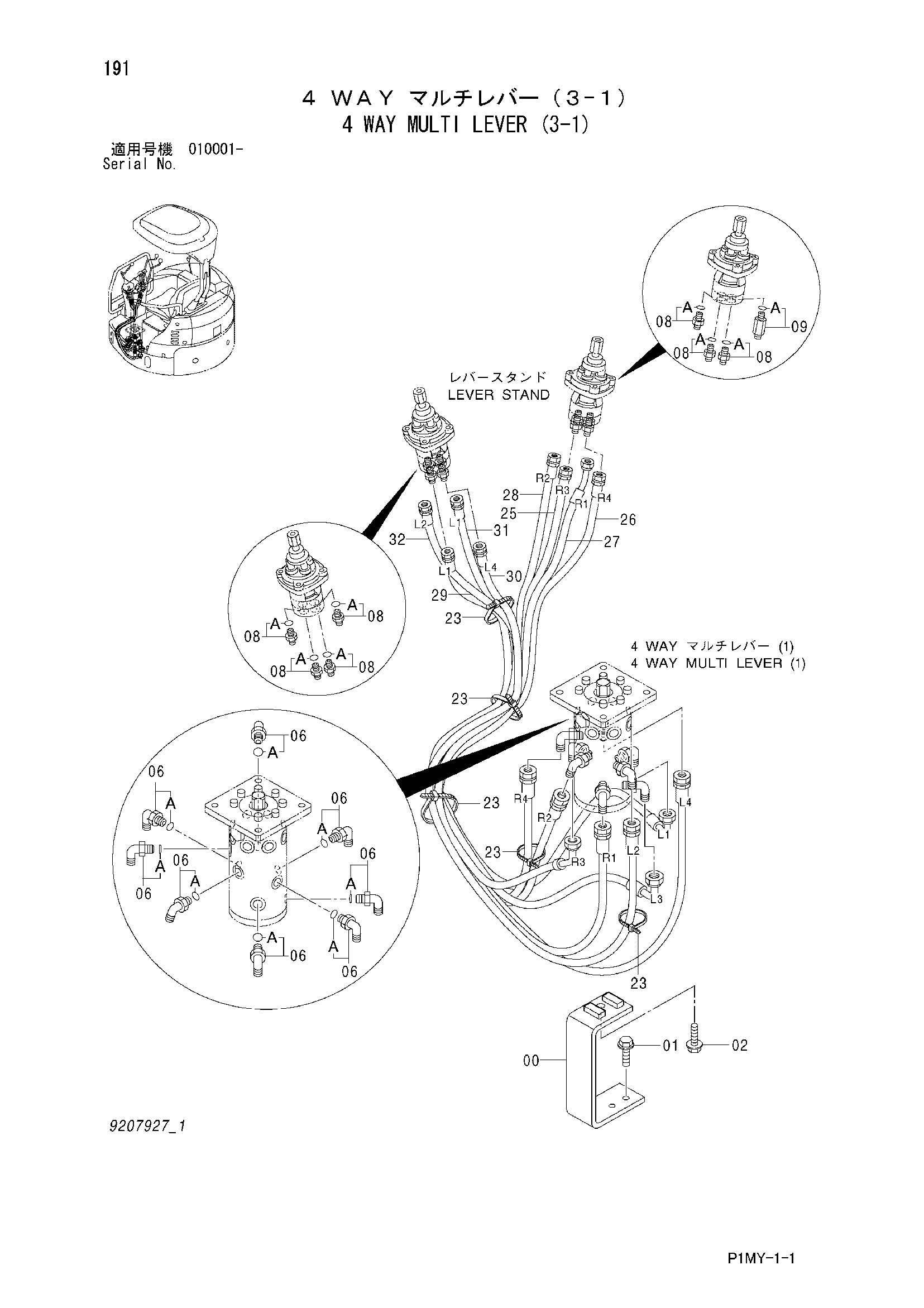

Заводская схема «4 Ходовой многофункциональный рычаг (3-1)» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9757706 | Кронштейн | 1 |
| 01 | J260820 | Болт с шайбой | 1 |
| 01A | J900820 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 02 | J260825 | Болт с шайбой | 2 |
| 02A | J900825 | Болт | 1 |
| 02B | A590108 | Плоская шайба | 1 |
| 06 | 4434981 | Угловой штуцер | 8 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4042030 | Адаптер | 7 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4368208 | Адаптер | 1 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4055312 | Ленточный зажим | 5 |
| 25 | 4466083 | Шланг (R3) | 1 |
| 26 | 4466084 | Шланг (R4) | 1 |
| 27 | 4466085 | Шланг (R1) | 1 |
| 28 | 4466086 | Шланг (R2) | 1 |
| 29 | 4466087 | Шланг (L3) | 1 |
| 30 | 4466088 | Шланг (L4) | 1 |
| 31 | 4466089 | Шланг (L1) | 1 |
| 32 | 4466090 | Шланг (L2) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
