Навес TOPS — HITACHI ZX20U

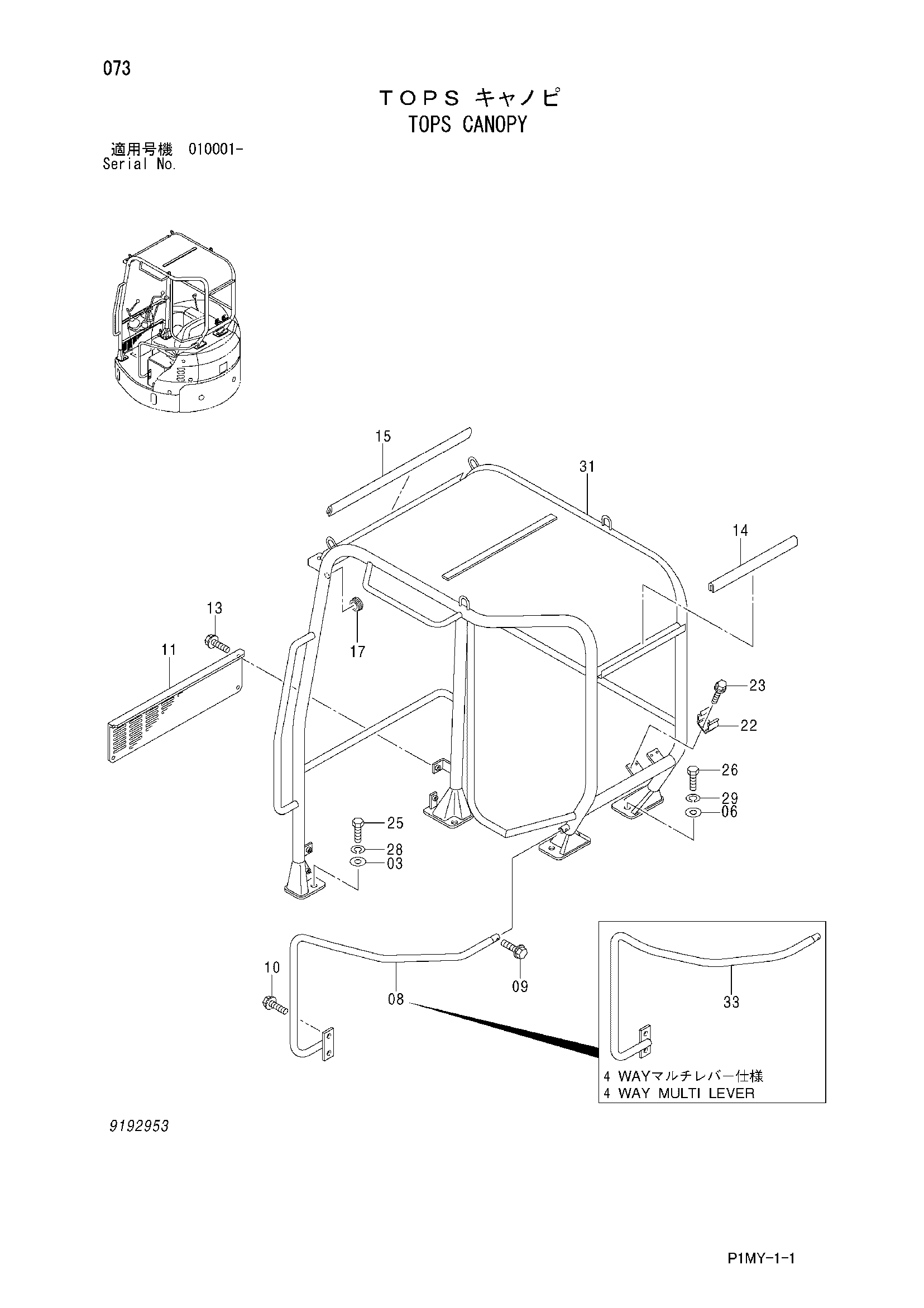

Заводская схема «Навес TOPS» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J222016 | Шайба | 2 |
| 06 | J222016 | Шайба | 3 |
| 08 | 8081186 | Стойка | 1 |
| 09 | J260820 | Болт с шайбой | 1 |
| 09A | J900820 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | J271025 | Болт с шайбой | 2 |
| 10A | J901025 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 3090414 | Защитный кожух | 1 |
| 13 | J260820 | Болт с шайбой | 4 |
| 13A | J900820 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 14 | 4441531 | Резиновое уплотнение | 1 |
| 15 | 4441530 | Резиновое уплотнение | 1 |
| 17 | 4207699 | Резиновая втулка | 1 |
| 22 | 4307285 | Зажим | 2 |
| 23 | J260816 | Болт с шайбой | 4 |
| 23A | J900816 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | J901650 | Болт | 2 |
| 26 | J901650 | Болт | 3 |
| 28 | A590916 | Пружинная шайба | 2 |
| 29 | A590916 | Пружинная шайба | 3 |
| 31 | 6020597 | Навес | 1 |
| 33 | 8112157 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
