Гидролинии рабочего оборудования — HITACHI ZX20U

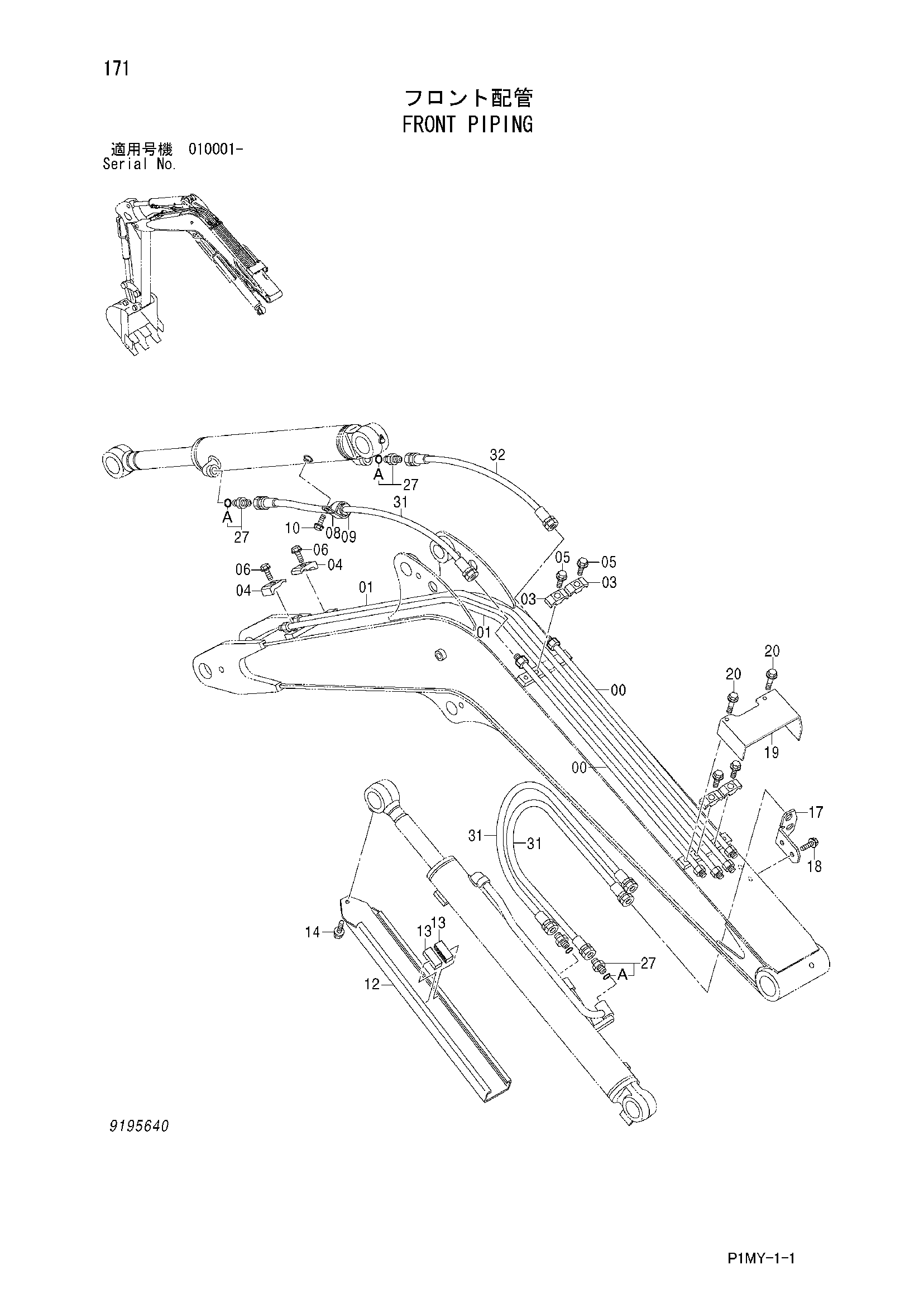

Заводская схема «Гидролинии рабочего оборудования» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9752129 | Трубка | 2 |
| 01 | 8082180 | Трубка | 2 |
| 03 | 4633950 | Хомут трубки | 4 |
| 04 | 4138227 | Хомут трубки | 2 |
| 05 | 4622001 | Болт с шайбой | 4 |
| 06 | J271035 | Болт с шайбой | 2 |
| 06A | J901035 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 08 | 4190277 | Зажим | 1 |
| 09 | 4374994 | Резиновая втулка | 1 |
| 10 | J260816 | Болт с шайбой | 1 |
| 10A | J900816 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 3090561 | Крышка | 1 |
| 13 | 4352044 | Резиновая прокладка | 2 |
| 14 | J271020 | Болт с шайбой | 1 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 17 | 4423122 | Кронштейн | 1 |
| 18 | J260816 | Болт с шайбой | 2 |
| 18A | J900816 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 8075327 | Крышка | 1 |
| 20 | J260840 | Болт с шайбой | 2 |
| 20A | J900840 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 27 | 4042031 | Адаптер | 4 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4454927 | Шланг | 3 |
| 32 | 4454928 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
