Рама — HITACHI ZX20U

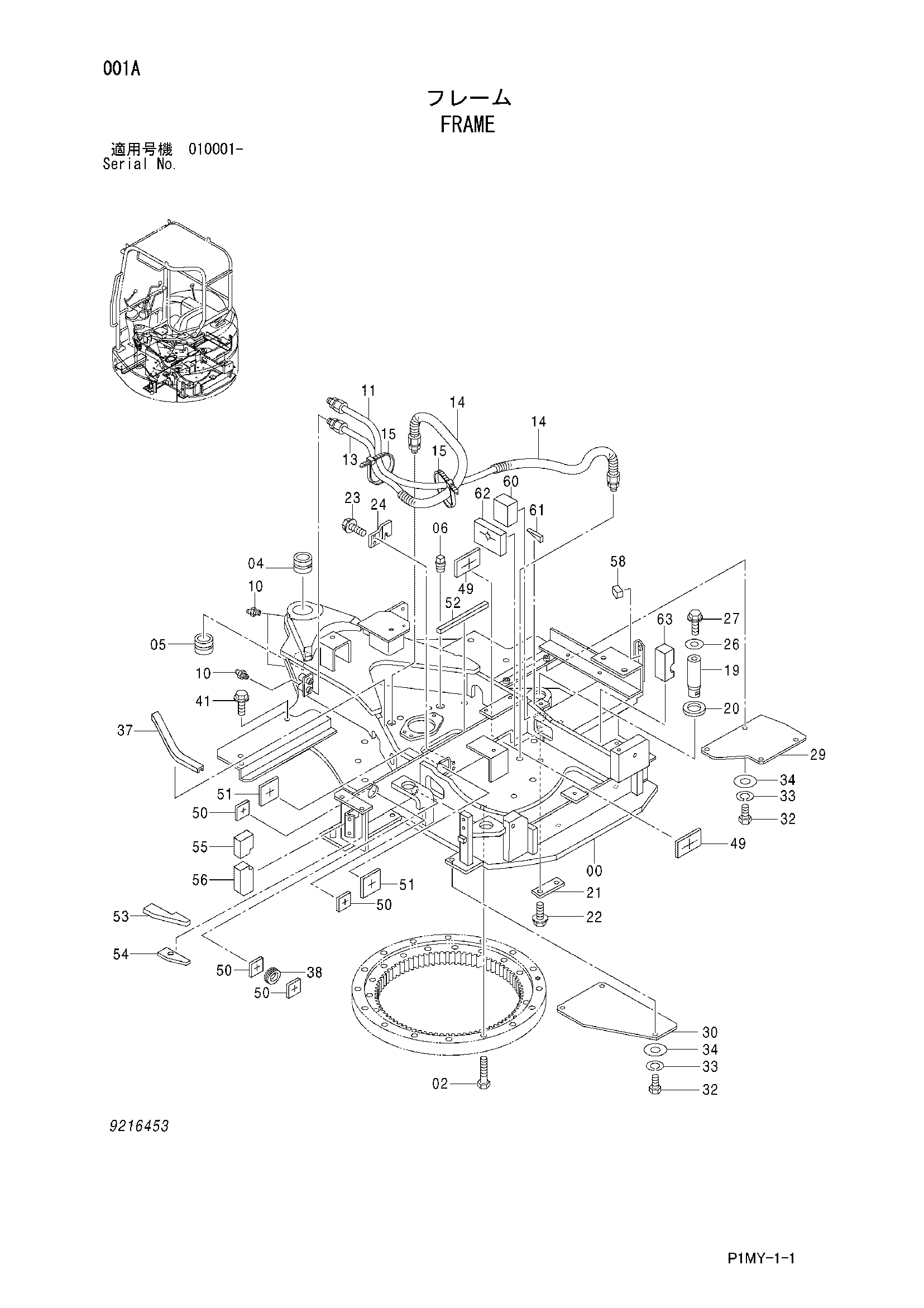

Заводская схема «Рама» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5008489	Рама основной	1
02	J921255	Болт	15
04	4418381	Втулка	1
05	4418380	Втулка	1
06	94-2021	Пробка	1
10	J75481	Пресс-маслёнка	4
11	4441679	Нейлоновый шланг	1
13	4453614	Нейлоновый шланг	1
14	4371763	Трубка	2
15	4055311	Ленточный зажим	2
19	4445106	Палец	1
20	4418395	Проставка	1
21	4344313	Пластина	1
22	J271230	Болт с шайбой	2
22A	J901230	Болт	1
22B	J222012	Шайба	1
23	J271025	Болт с шайбой	2
23A	J901025	Болт	1
23B	J222010	Шайба	1
24	4441375	Кронштейн	1
26	4461038	Пластина	1
27	J271020	Болт с шайбой	1
27A	J901020	Болт	1
27B	J222010	Шайба	1
29	4445107	Пластина	1
30	4441722	Пластина	1
32	J901025	Болт	7
33	A590910	Пружинная шайба	7
34	A590110	Плоская шайба	7
37	4445108	Резиновая втулка	1
38	4509404	Резиновая втулка	1
41	J271025	Болт с шайбой	4
41A	J901025	Болт	1
41B	J222010	Шайба	1
49	4461113	Резиновая прокладка	2
50	4461114	Резиновая прокладка	4
51	4461115	Резиновая прокладка	2
52	4461119	Резиновая прокладка	1
53	4461221	Резиновая прокладка	1
54	4461222	Резиновая прокладка	1
55	4461223	Резиновая прокладка	1
56	4461224	Резиновая прокладка	1
58	4459593	Резиновая прокладка	1
60	4461401	Резиновая прокладка	1
61	4461399	Резиновая прокладка	1
62	4461382	Резиновая прокладка	1
63	4461380	Резиновая прокладка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
