Навес — HITACHI ZX20U

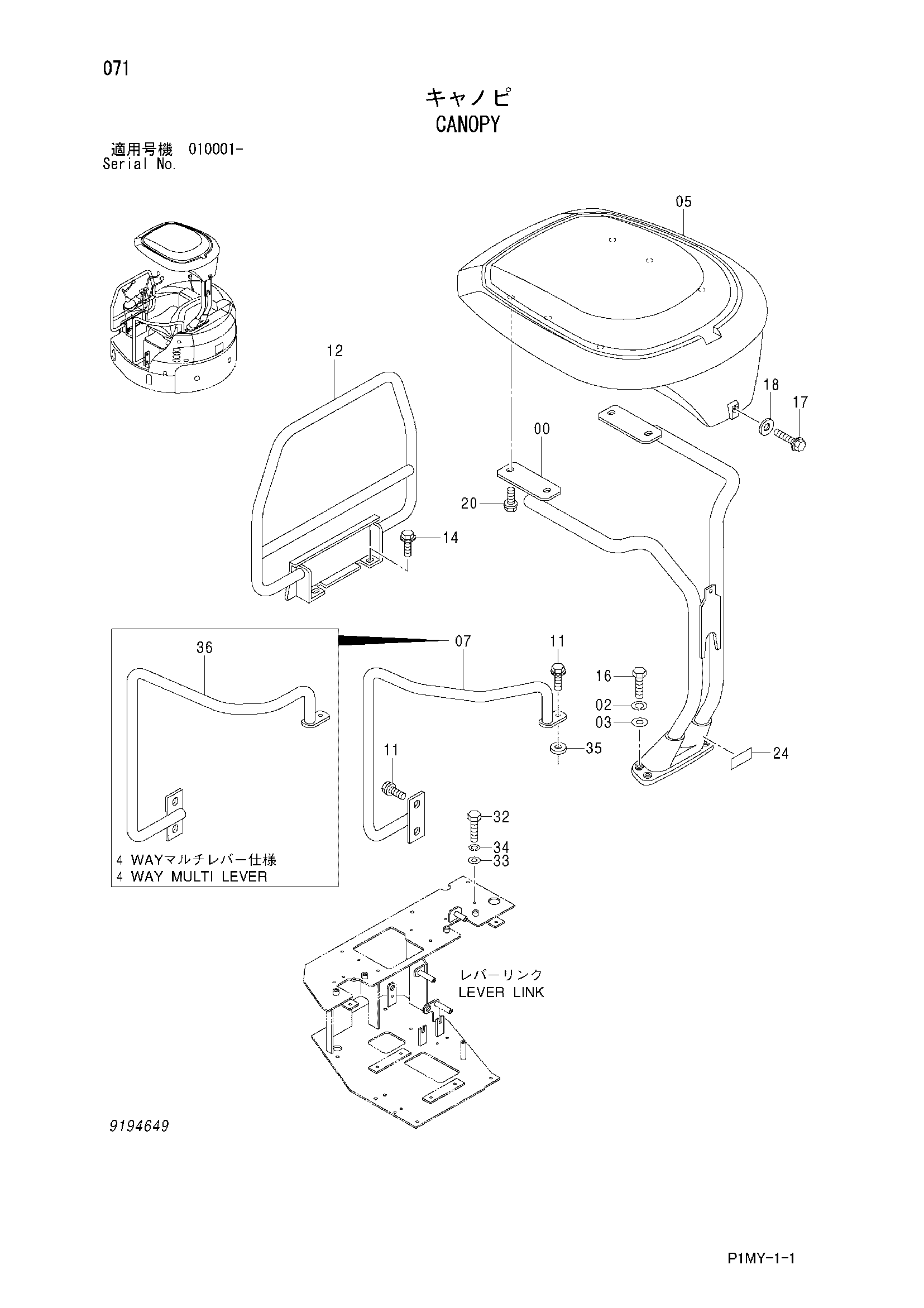

Заводская схема «Навес» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019656 | Поле | 1 |
| 02 | A590914 | Пружинная шайба | 4 |
| 03 | A590114 | Плоская шайба | 4 |
| 05 | 4445819 | Рооф | 1 |
| 07 | 8085167 | Стойка | 1 |
| 11 | J271025 | Болт с шайбой | 3 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 7039159 | Стойка | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | J901440 | Болт | 4 |
| 17 | J271050 | Болт с шайбой | 1 |
| 17A | J901050 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4621403 | Шайба | 1 |
| 20 | J281020 | Болт с шайбой | 4 |
| 20A | J901020 | Болт | 1 |
| 20B | 4486055 | Шайба | 1 |
| 24 | 4424857 | Уплотнение | 1 |
| 32 | J901635 | Болт | 1 |
| 33 | J222016 | Шайба | 1 |
| 34 | A590916 | Пружинная шайба | 1 |
| 35 | 4489117 | Втулка | 1 |
| 36 | 8086110 | Стойка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
