Каталог запчастей HITACHI
Управление короб [STD] — HITACHI ZX20U
Заводская схема «Управление короб [STD]» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.

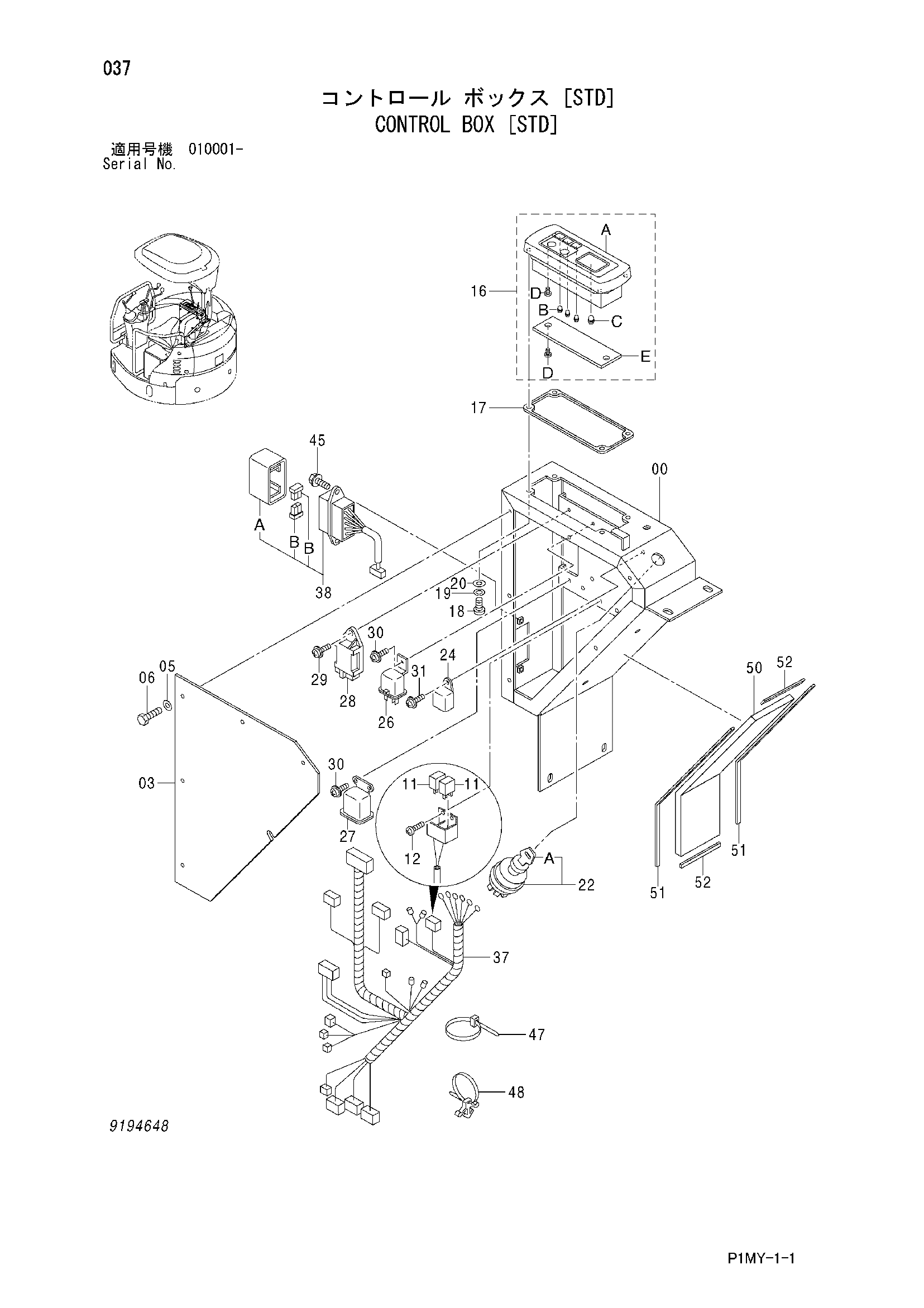

![Схема Управление короб [STD] HITACHI ZX20U](/catalog-drawings/e8/e8c30c2b-86f5-4738-adda-8b48854d7a11.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6019630 | Короб управление | 1 |
| 03 | 4442615 | Крышка | 1 |
| 05 | A590106 | Плоская шайба | 6 |
| 06 | J900612 | Болт | 6 |
| 11 | 4657417 | Реле | 2 |
| 12 | 4664947 | Винт | 2 |
| 16 | 4403739 | Панель указатель | 1 |
| 16A | 4449185 | Капот | 1 |
| 16B | 4449186 | Лампа | 3 |
| 16C | 4449187 | Лампа | 1 |
| 16D | 4449188 | Самонарезающий винт | 6 |
| 16E | 4449189 | Корпус | 1 |
| 17 | 4413919 | Манжета резиновый | 1 |
| 18 | J691612 | Винт | 4 |
| 19 | A590906 | Пружинная шайба | 4 |
| 20 | A590106 | Плоская шайба | 4 |
| 24 | 4664607 | Реле защитный | 1 |
| 26 | 4664608 | Реле (остановка электромагнитный) | 1 |
| 27 | 4664599 | Реле (глов) | 1 |
| 28 | 4664598 | Таймер | 1 |
| 29 | J680620 | Винт с шайбой | 1 |
| 30 | J670612 | Винт с шайбой | 3 |
| 31 | J680616 | Винт с шайбой | 1 |
| 37 | 2045573 | Жгут проводов | 1 |
| 38 | 3090314 | Жгут проводов | 1 |
| 38A | 4348188 | Крышка | 1 |
| 38B | 4195595 | Предохранитель (15A) | 2 |
| 45 | J260620 | Болт с шайбой | 2 |
| 45A | J900620 | Болт | 1 |
| 45B | A590106 | Плоская шайба | 1 |
| 47 | 4055312 | Ленточный зажим | 2 |
| 48 | 4254600 | Зажим | 3 |
| 50 | 4442808 | Резиновая прокладка | 1 |
| 51 | 4460971 | Резиновая прокладка | 2 |
| 52 | 4460972 | Резиновая прокладка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
