4 Ходовой многофункциональный рычаг (2) — HITACHI ZX20U

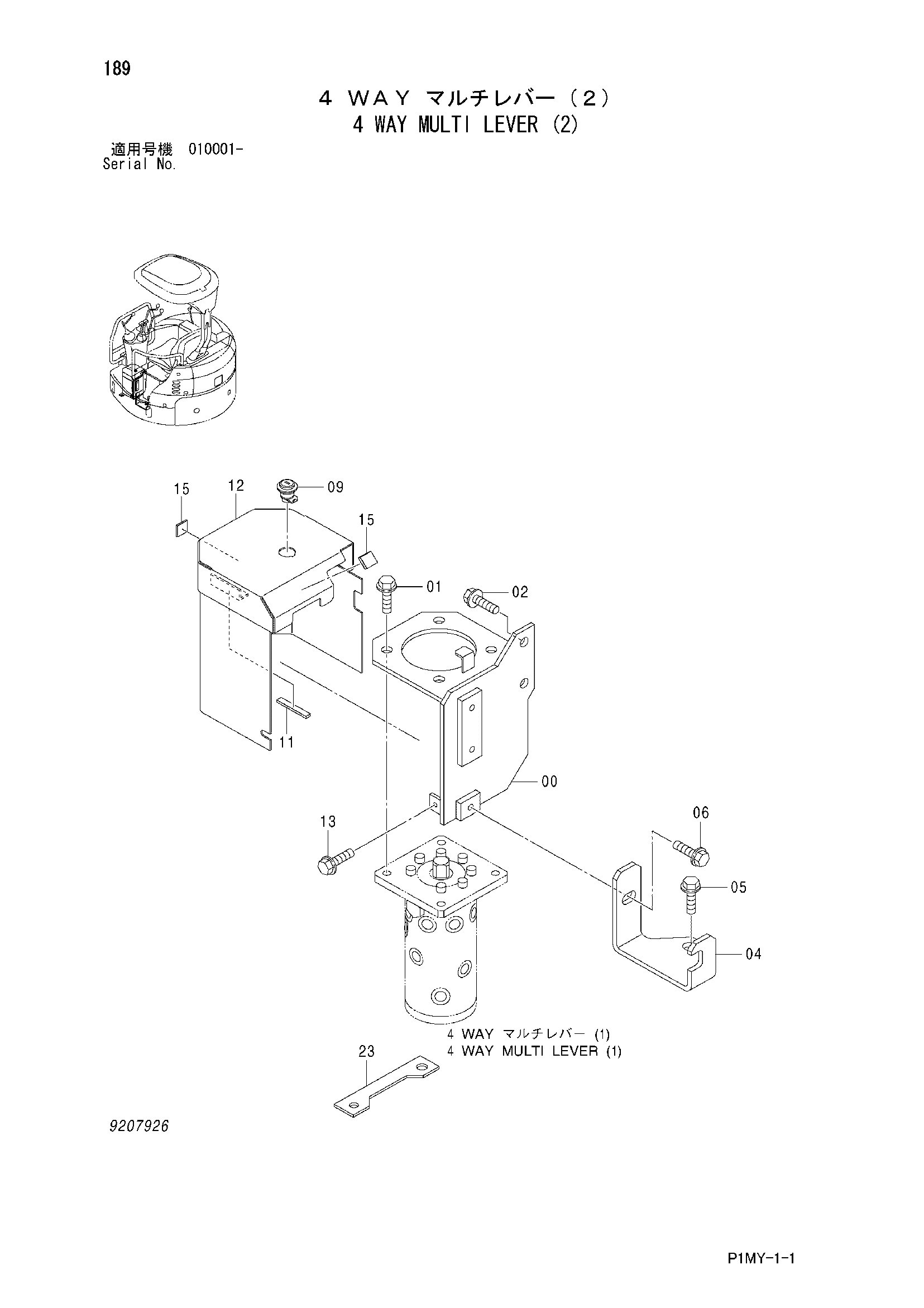

Заводская схема «4 Ходовой многофункциональный рычаг (2)» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8086807 | Кронштейн | 1 |
| 01 | J271225 | Болт с шайбой | 4 |
| 01A | J901225 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | 4464685 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 1 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | J271235 | Болт с шайбой | 1 |
| 06A | J901235 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 09 | 4423918 | Замок | 1 |
| 11 | 4469614 | Резиновая прокладка | 3 |
| 12 | 7041735 | Крышка | 1 |
| 13 | J260816 | Болт с шайбой | 3 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4466667 | Резиновая прокладка | 2 |
| 23 | 9757786 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
