Рычаг стойка [AUS] — HITACHI ZX20U

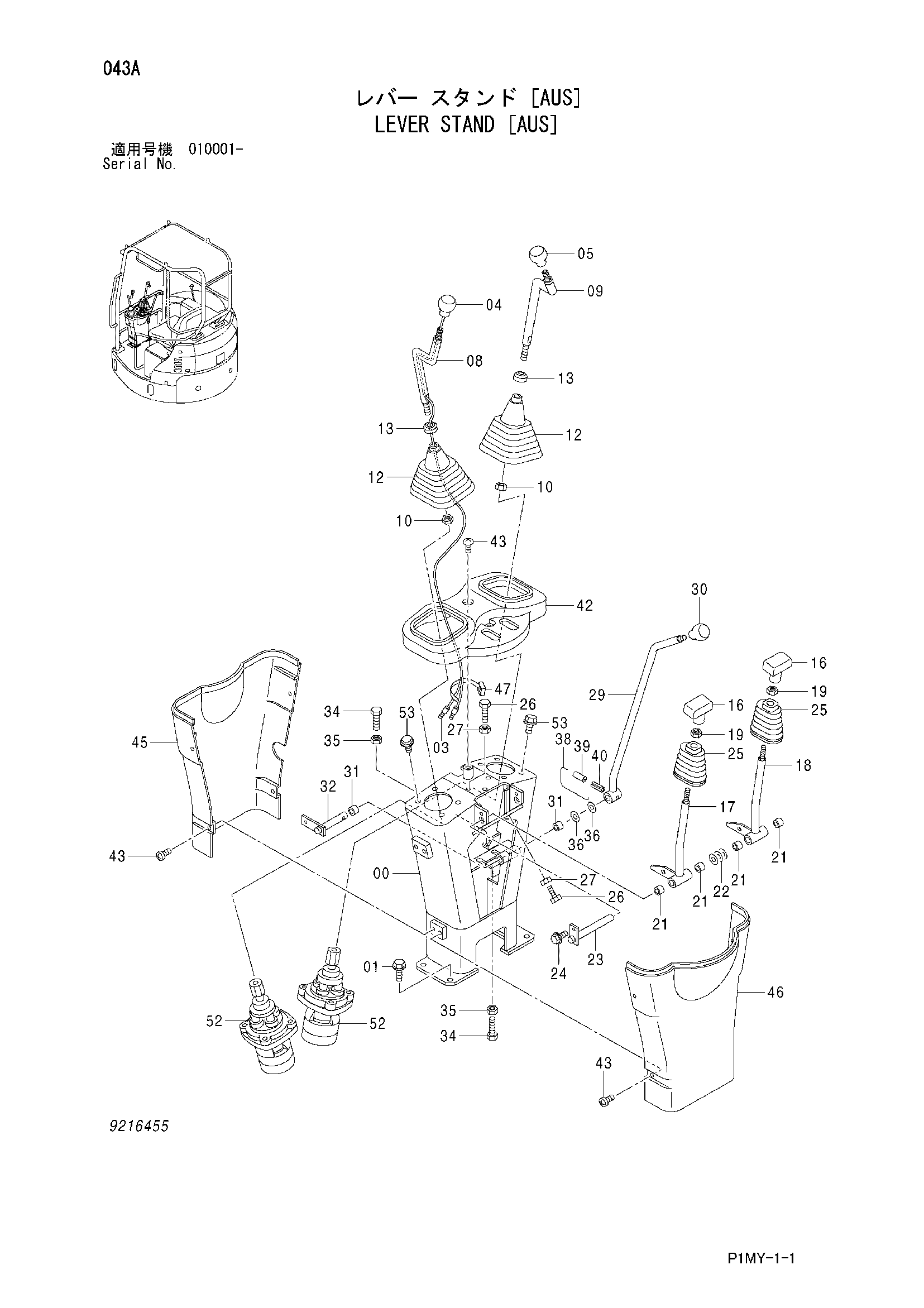

Заводская схема «Рычаг стойка [AUS]» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг стойка [AUS] HITACHI ZX20U](/catalog-drawings/52/52a02ace-fc03-4ceb-a1c1-f3275e83a9b7.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6022046 | Стойка | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4313180 | Клемма | 2 |
| 04 | 4340154 | Рукоятка | 1 |
| 05 | 4117704 | Рукоятка | 1 |
| 08 | 7034891 | Рычаг | 1 |
| 09 | 7034890 | Рычаг | 1 |
| 10 | J950014 | Гайка | 2 |
| 12 | 3069894 | Защитный чехол | 2 |
| 13 | 4264107 | Уплотнение колпачок | 2 |
| 16 | 4417442 | Рукоятка | 2 |
| 17 | 8093099 | Рычаг | 1 |
| 18 | 8093100 | Рычаг | 1 |
| 19 | 4417423 | Гайка | 2 |
| 21 | 4280301 | Втулка | 4 |
| 22 | 4289754 | Регулировочная шайба | 3 |
| 23 | 9750546 | Палец | 1 |
| 24 | J260612 | Болт с шайбой | 1 |
| 24A | J900612 | Болт | 1 |
| 24B | A590106 | Плоская шайба | 1 |
| 25 | 2042778 | Защитный чехол | 2 |
| 26 | 4296152 | Болт | 4 |
| 27 | M500605 | Гайка | 4 |
| 29 | 8080919 | Рычаг | 1 |
| 30 | 4117704 | Рукоятка | 1 |
| 31 | 4280301 | Втулка | 2 |
| 32 | 8093108 | Вал | 1 |
| 34 | 4296152 | Болт | 2 |
| 35 | M500605 | Гайка | 2 |
| 36 | 4289754 | Регулировочная шайба | 2 |
| 38 | 4423475 | Провод | 1 |
| 39 | 4213419 | Пружинный штифт | 1 |
| 40 | 4027427 | Пружинный штифт | 1 |
| 42 | 4451322 | Крышка (дарк глай) | 1 |
| 43 | J650614 | Винт | 10 |
| 45 | 4451323 | Крышка (дарк глай) | 1 |
| 46 | 4451324 | Крышка (дарк глай) | 1 |
| 47 | 4265540 | Ленточный зажим | 1 |
| 52 | 4627975 | Пилотный клапан | 2 |
| 53 | J260820 | Болт с шайбой | 8 |
| 53A | J900820 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
