Опора [AUS] — HITACHI ZX20U

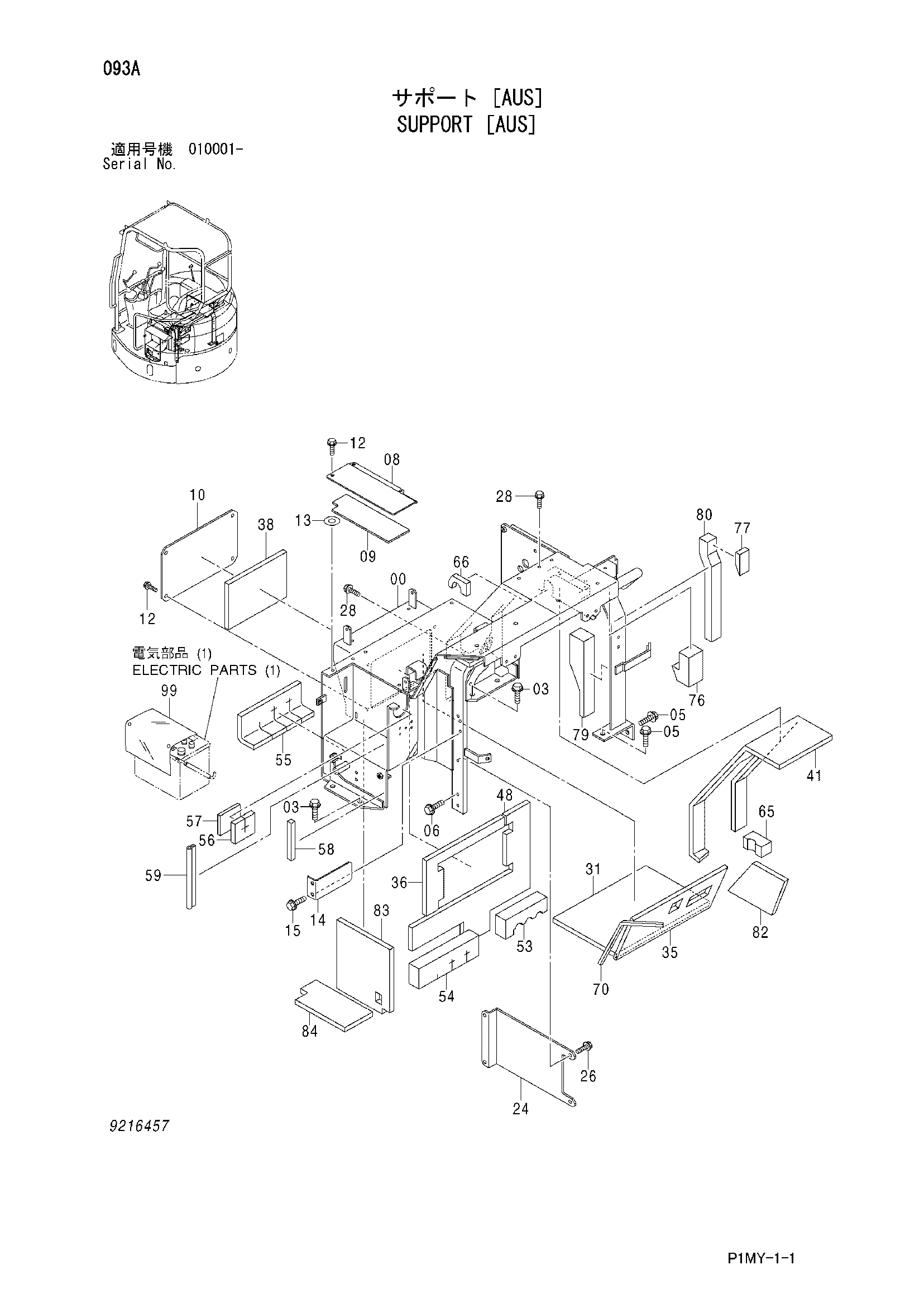

Заводская схема «Опора [AUS]» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Опора [AUS] HITACHI ZX20U](/catalog-drawings/bd/bdf19440-c48d-458a-8d8c-00e10dd950ad.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5008448 | Опора | 1 |
| 03 | J271230 | Болт с шайбой | 4 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | J271235 | Болт с шайбой | 2 |
| 05A | J901235 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | J271245 | Болт с шайбой | 2 |
| 06A | J901245 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 08 | 4476596 | Пластина | 1 |
| 09 | 4454486 | Резиновая прокладка | 1 |
| 10 | 4441595 | Крышка | 1 |
| 12 | J260820 | Болт с шайбой | 7 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | J222008 | Шайба | 1 |
| 14 | 4478733 | Кронштейн | 1 |
| 15 | J260820 | Болт с шайбой | 2 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 24 | 4454972 | Кронштейн | 1 |
| 26 | J260816 | Болт с шайбой | 4 |
| 26A | J900816 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | J260820 | Болт с шайбой | 4 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 31 | 4442795 | Резиновая прокладка | 1 |
| 35 | 4442799 | Резиновая прокладка | 1 |
| 36 | 4442800 | Резиновая прокладка | 1 |
| 38 | 4442802 | Резиновая прокладка | 1 |
| 41 | 4442805 | Резиновая прокладка | 1 |
| 48 | 4459651 | Резиновая прокладка | 1 |
| 53 | 4461116 | Резиновая прокладка | 1 |
| 54 | 4461117 | Резиновая прокладка | 1 |
| 55 | 4461118 | Резиновая прокладка | 1 |
| 56 | 4461216 | Резиновая прокладка | 1 |
| 57 | 4461217 | Резиновая прокладка | 1 |
| 58 | 4461220 | Резиновая прокладка | 1 |
| 59 | 4461225 | Резиновое уплотнение | 1 |
| 65 | 4461402 | Резиновая прокладка | 1 |
| 66 | 4461378 | Резиновая прокладка | 1 |
| 70 | 4461460 | Резиновая прокладка | 1 |
| 76 | 4484293 | Резиновая прокладка | 1 |
| 77 | 4484399 | Резиновая прокладка | 1 |
| 79 | 4461437 | Резиновая прокладка | 1 |
| 80 | 4461438 | Резиновая прокладка | 1 |
| 82 | 4461421 | Резиновая прокладка | 1 |
| 83 | 4461422 | Резиновая прокладка | 1 |
| 84 | 4461423 | Резиновая прокладка | 1 |
| 99 | 4464721 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
