FIG.11 охлаждение вентилятор・генератор・масляный фильтр — HITACHI ZX20U

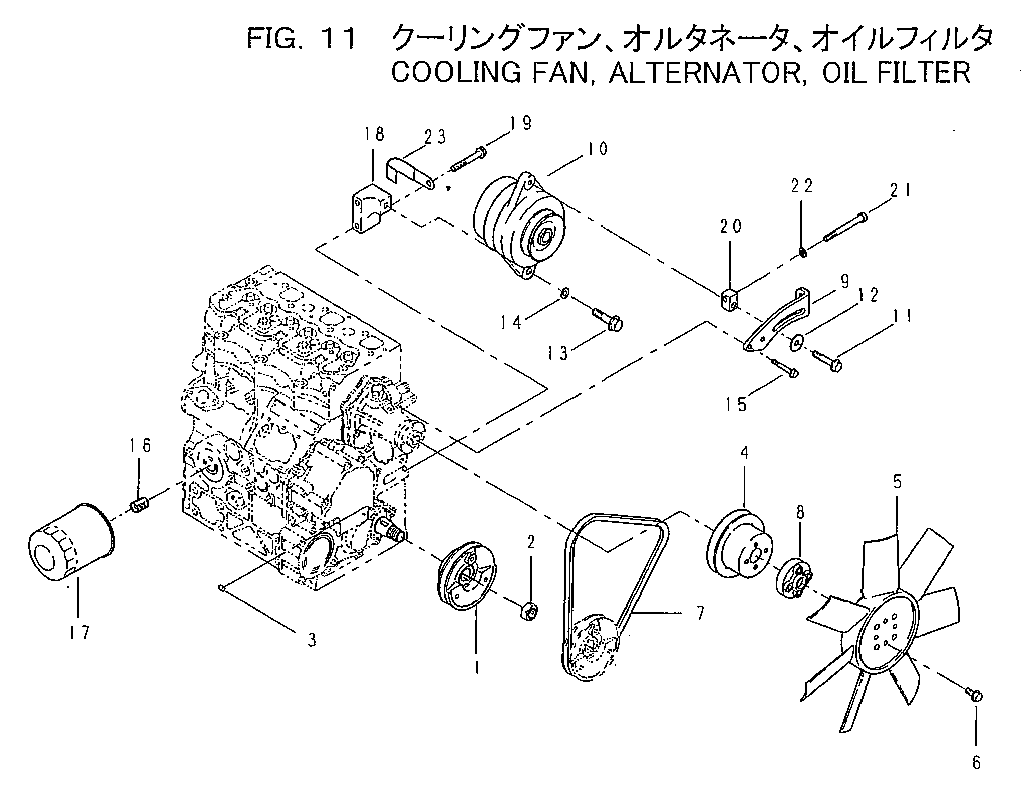

Заводская схема «FIG.11 охлаждение вентилятор・генератор・масляный фильтр» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 115396910 | Коленчатый вал шкив | 1 |
| 2 | 020800018 | Гайка | 1 |
| 3 | 034100508 | Шпонка | 1 |
| 4 | 145336490 | Шкив вентилятор | 1 |
| 5 | 145306781 | Вентилятор | 1 |
| 6 | 011310635 | Болт | 4 |
| 7 | 080109108 | Ремень | 1 |
| 8 | 145386920 | Проставка | 1 |
| 9 | 185727290 | Пластина регулировочный | 1 |
| 10 | 185046430 | Генератор в сборе | 1 |
| 11 | 011510840 | Болт | 1 |
| 12 | 026109017 | Шайба | 1 |
| 13 | 011511040 | Болт | 1 |
| 14 | 026100010 | Шайба | 1 |
| 15 | 011310616 | Болт | 2 |
| 16 | 140546020 | Соединение | 1 |
| 17 | 140517020 | Масляный фильтр компл | 1 |
| 18 | 185976781 | Стойка | 1 |
| 19 | 011510855 | Болт | 2 |
| 20 | 199237050 | Втулка | 1 |
| 21 | 013110875 | Болт | 1 |
| 22 | 026200008 | Шайба | 1 |
| 23 | 199116420 | Хомут | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
