Сиденье [стандарт] — HITACHI ZX20U
Заводская схема «Сиденье [стандарт]» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.

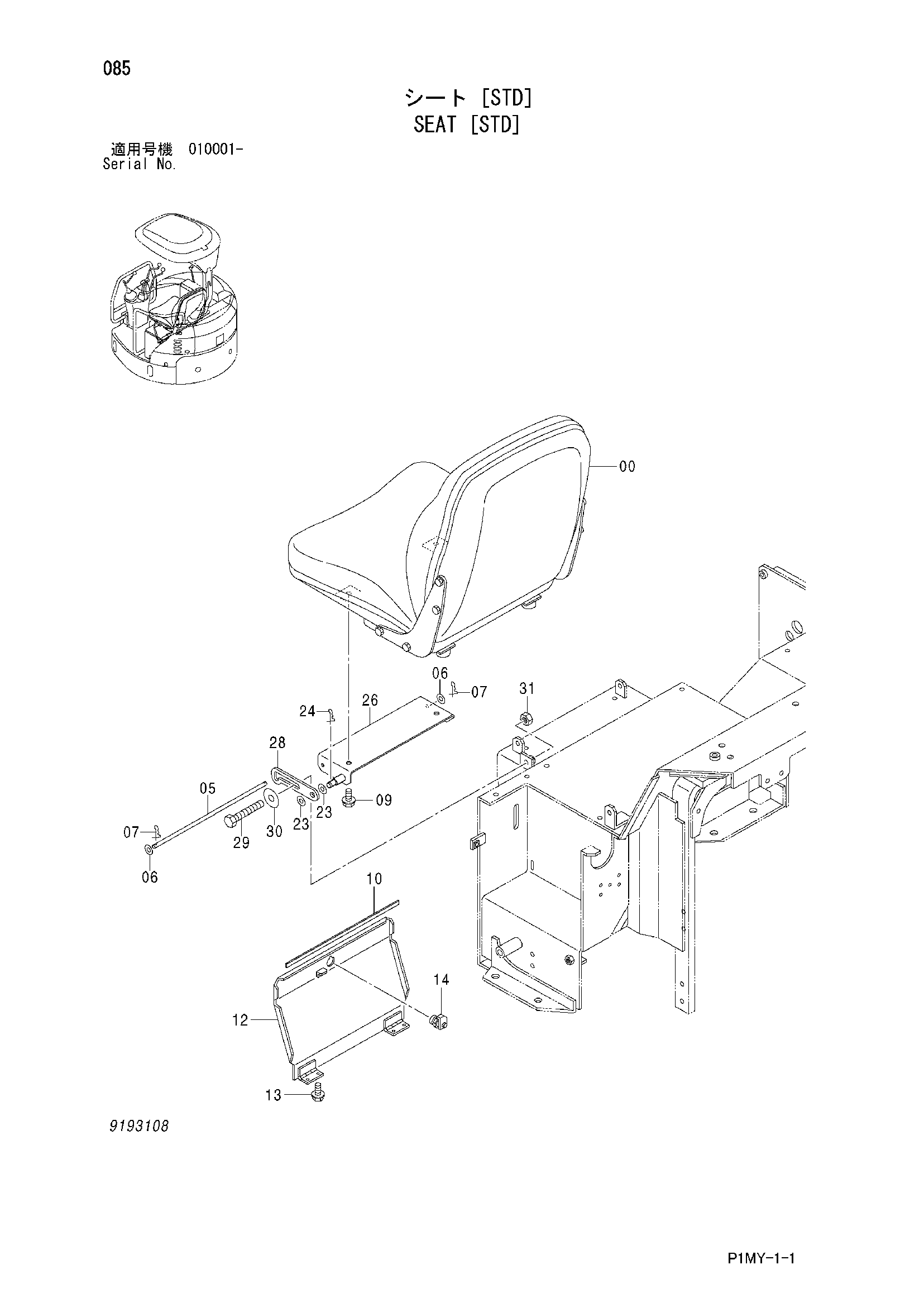

![Схема Сиденье [стандарт] HITACHI ZX20U](/catalog-drawings/99/99301861-d253-4819-9239-20f1c73f9cae.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4440894 | Сиденье | 1 |
| 05 | 4440898 | Вал | 1 |
| 06 | A590108 | Плоская шайба | 2 |
| 07 | 4402852 | Стопорный палец | 2 |
| 09 | J260816 | Болт с шайбой | 2 |
| 09A | J900816 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 10 | 4447529 | Резиновая прокладка | 1 |
| 12 | 8081014 | Крышка | 1 |
| 13 | J260614 | Болт с шайбой | 4 |
| 13A | J900614 | Болт | 1 |
| 13B | A590106 | Плоская шайба | 1 |
| 14 | 4423918 | Замок | 1 |
| 23 | A590108 | Плоская шайба | 2 |
| 24 | 4402852 | Стопорный палец | 1 |
| 26 | 8086923 | Кронштейн | 1 |
| 28 | 4468388 | Стойка | 1 |
| 29 | J900835 | Болт | 1 |
| 30 | 4338215 | Шайба | 1 |
| 31 | M500807 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
