Ковш 0.08m3 <JIS94>(450mm широкий) — HITACHI ZX20U

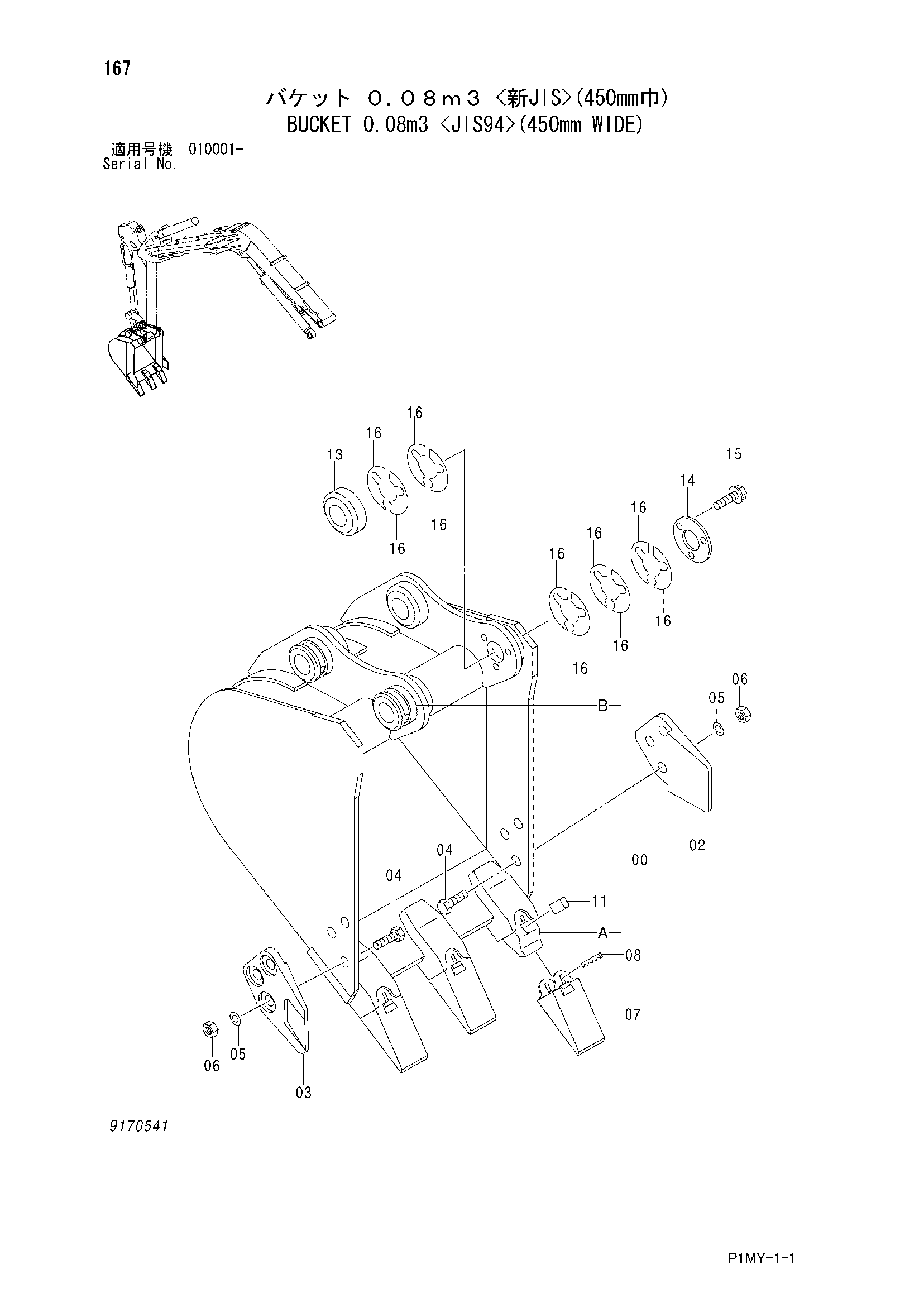

Заводская схема «Ковш 0.08m3 <JIS94>(450mm широкий)» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9170541 | Ковш в сборе | 1 | |
| 00 | 6024070 | Ковш | 1 |
| 00A | 4417532 | Адаптер | 3 |
| 00B | 4351031 | Ограничитель | 2 |
| 02 | 4626441 | Резец боковой(правый) | 1 |
| 03 | 4626442 | Резец боковой(левый) | 1 |
| 04 | J921440 | Болт | 6 |
| 05 | A590914 | Пружинная шайба | 6 |
| 06 | J951014 | Гайка | 6 |
| 07 | 4339865 | Коронка зуба | 3 |
| 08 | 4339868 | Стопорный палец | 3 |
| 11 | 4339867 | Резиновый фиксатор | 3 |
| 13 | 4642553 | Бобышка | 1 |
| 14 | 4275560 | Пластина | 1 |
| 15 | 4625010 | Болт с шайбой | 3 |
| 16 | 4275559 | Регулировочная шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
