Управление двигателем — HITACHI ZX20U

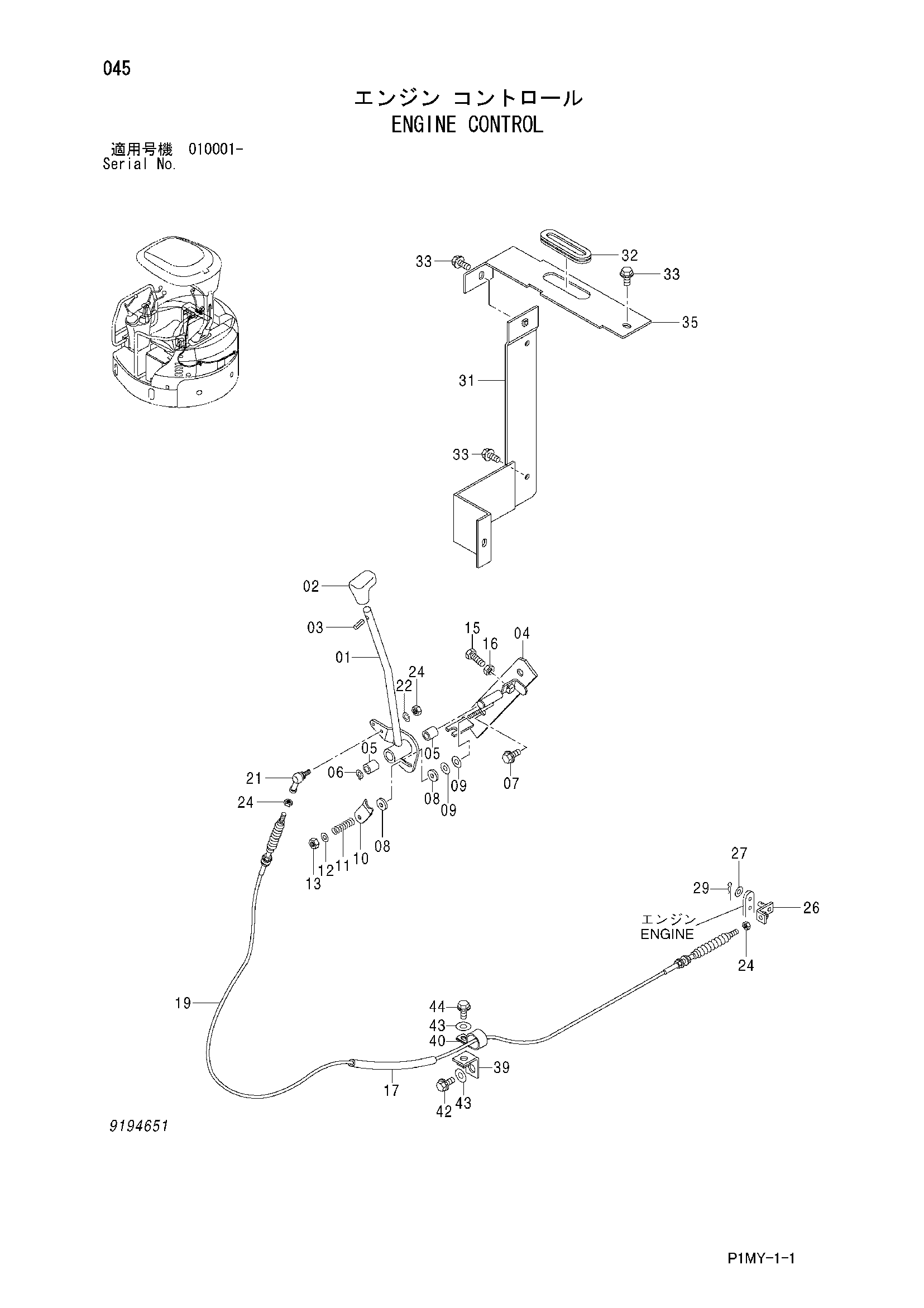

Заводская схема «Управление двигателем» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8081894 | Рычаг | 1 |
| 02 | 4279514 | Рукоятка | 1 |
| 03 | 4144353 | Пружинный штифт | 1 |
| 04 | 8082981 | Кронштейн | 1 |
| 05 | 4280300 | Втулка | 2 |
| 06 | 991338 | Стопорное кольцо | 1 |
| 07 | J271025 | Болт с шайбой | 2 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4279721 | Пластина фрикционный | 2 |
| 09 | 4317084 | Регулировочная шайба | 2 |
| 10 | 4279718 | Пластина | 1 |
| 11 | 4279720 | Пружина | 1 |
| 12 | A590106 | Плоская шайба | 1 |
| 13 | 4045245 | U-образная гайка | 1 |
| 15 | 4295823 | Болт | 1 |
| 16 | M500807 | Гайка | 1 |
| 17 | 4419377 | Резиновая прокладка | 1 |
| 19 | 4442481 | Трос управления | 1 |
| 21 | 4056016 | Шарнир | 1 |
| 22 | A590905 | Пружинная шайба | 1 |
| 24 | M500504 | Гайка | 3 |
| 26 | 9755372 | Кронштейн | 1 |
| 27 | A590106 | Плоская шайба | 1 |
| 29 | 4022696 | Стопорный палец | 1 |
| 31 | 7039142 | Крышка | 1 |
| 32 | 4332752 | Резиновая втулка | 1 |
| 33 | J260820 | Болт с шайбой | 5 |
| 33A | J900820 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 35 | 4451623 | Крышка | 1 |
| 39 | 9756773 | Кронштейн | 1 |
| 40 | 4190261 | Зажим | 1 |
| 42 | J271016 | Болт с шайбой | 1 |
| 42A | J901016 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | A590110 | Плоская шайба | 2 |
| 44 | J271020 | Болт с шайбой | 1 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
