Крышка (5) — HITACHI ZX20U

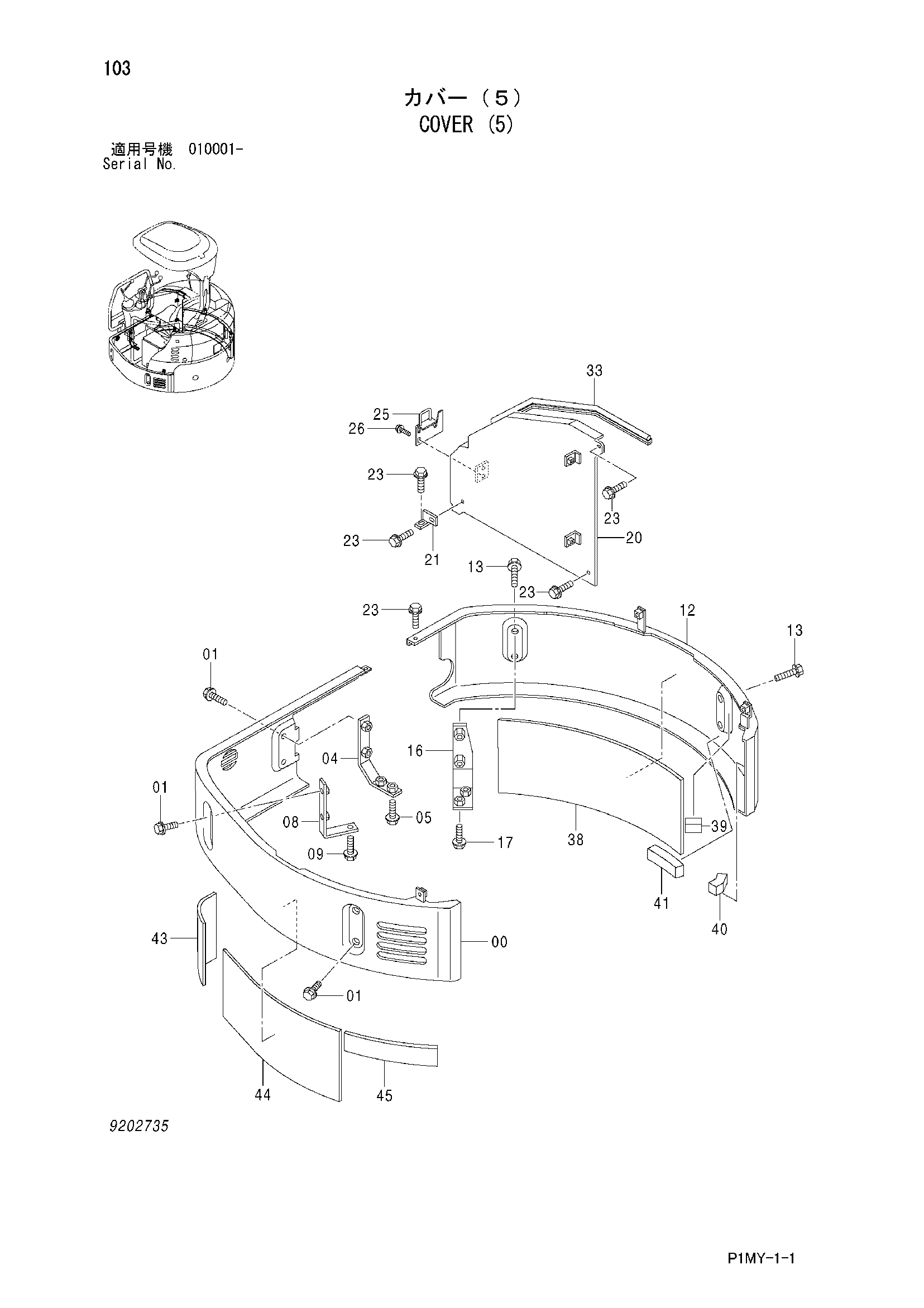

Заводская схема «Крышка (5)» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039360 | Крышка | 1 |
| 01 | J281025 | Болт с шайбой | 6 |
| 01A | J901025 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 04 | 9755401 | Кронштейн | 1 |
| 05 | J271040 | Болт с шайбой | 2 |
| 05A | J901040 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 08 | 9755999 | Кронштейн | 1 |
| 09 | J271025 | Болт с шайбой | 1 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 7039361 | Крышка | 1 |
| 13 | J281025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | 4486055 | Шайба | 1 |
| 16 | 9755447 | Кронштейн | 1 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 20 | 7038995 | Крышка | 1 |
| 21 | 4451654 | Кронштейн | 1 |
| 23 | J260820 | Болт с шайбой | 5 |
| 23A | J900820 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 9756688 | Защёлка | 1 |
| 26 | J260820 | Болт с шайбой | 2 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 33 | 4441764 | Уплотнитель | 1 |
| 38 | 4460969 | Резиновая прокладка | 1 |
| 39 | 4459593 | Резиновая прокладка | 1 |
| 40 | 4459606 | Резиновая прокладка | 1 |
| 41 | 4461419 | Резиновая прокладка | 1 |
| 43 | 4460975 | Резиновая прокладка | 1 |
| 44 | 4460976 | Резиновая прокладка | 1 |
| 45 | 4461190 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
