Масляный радиатор трубопроводы (1) — HITACHI ZX20U

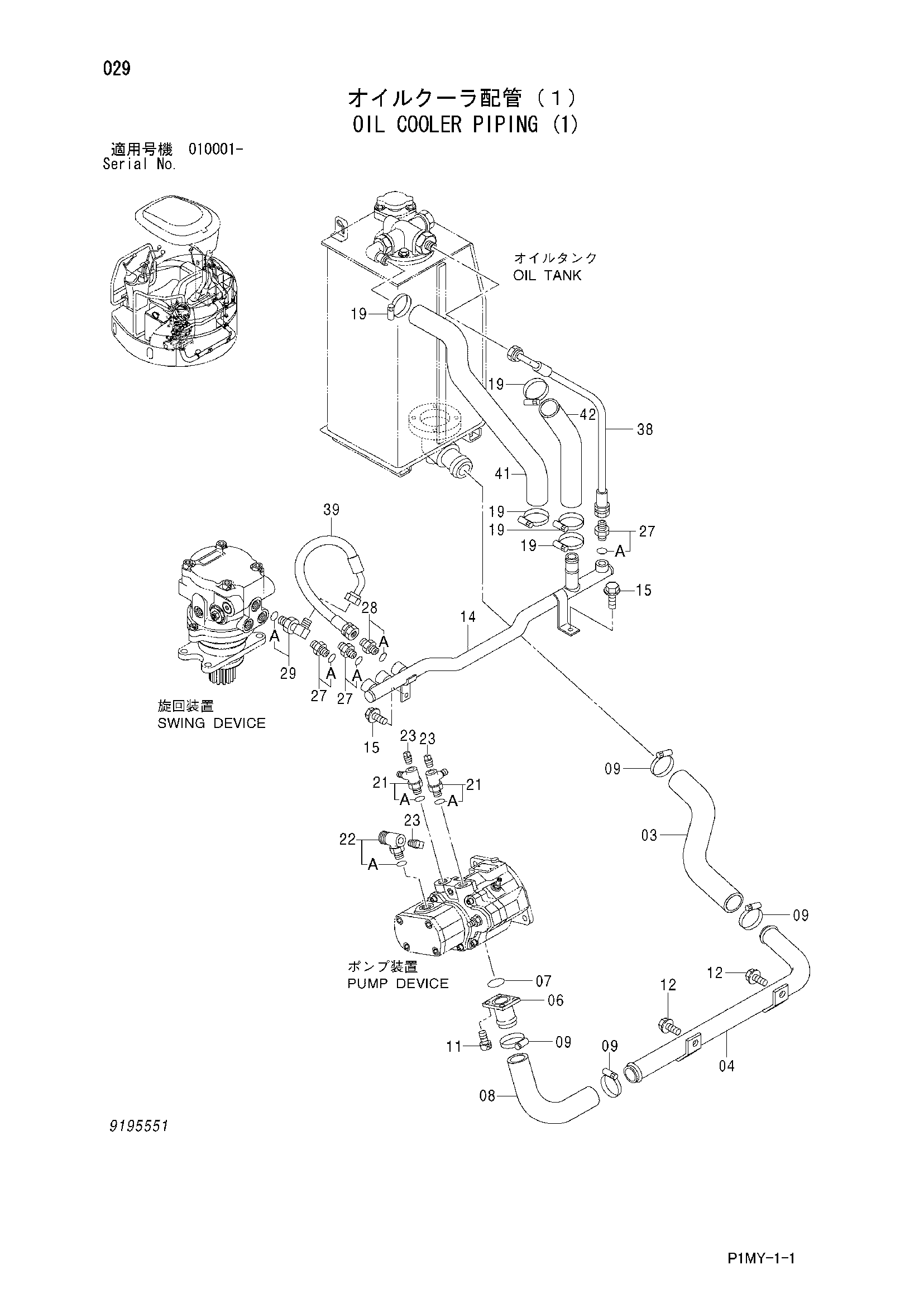

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI ZX20U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 3090244 | Резиновый шланг | 1 |
| 04 | 8081435 | Всасывающая трубка | 1 |
| 06 | 9752266 | Всасывающая трубка | 1 |
| 07 | A810050 | Уплотнительное кольцо | 1 |
| 08 | 3091423 | Резиновый шланг | 1 |
| 09 | 4505385 | Хомут шланга | 4 |
| 11 | J781225 | Болт с внутренним шестигранником | 4 |
| 12 | J271025 | Болт с шайбой | 2 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 8081381 | Трубка | 1 |
| 15 | J260820 | Болт с шайбой | 2 |
| 15A | J900820 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 19 | 4505243 | Хомут шланга | 5 |
| 21 | 4442565 | Тройник | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4368222 | Тройник | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 94-2022 | Пробка | 3 |
| 27 | 4042032 | Адаптер | 3 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4368204 | Адаптер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 29 | 4434982 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 38 | 4451267 | Шланг | 1 |
| 39 | 4451271 | Шланг | 1 |
| 41 | 3093020 | Резиновый шланг | 1 |
| 42 | 3093021 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX20U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
