Гидроцилиндр ковша — HITACHI ZX200LC-HHE

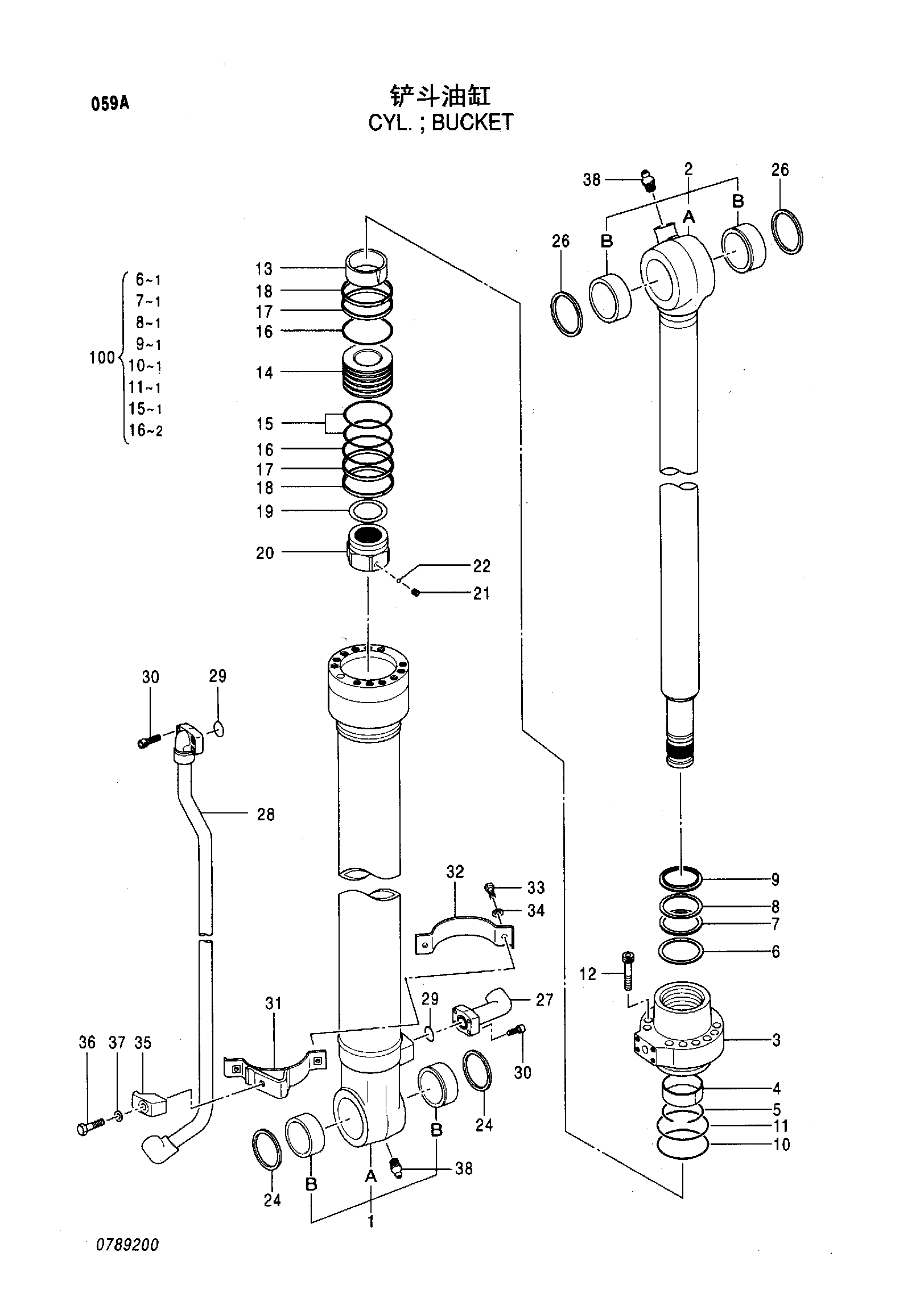

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX200LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4385637	Гидроцилиндр ковша	1
01	0789201	Труба гидроцилиндра в сборе	1
01A	0789202	Труба гидроцилиндра	1
01B	4352400	Втулка пальца	2
02	0789203	Шток поршня в сборе	1
02A	0789204	Шток поршня	1
02B	4352398	Втулка пальца	2
03	0789205	Головка гидроцилиндра	1
04	0309304	Втулка	1
05	0208604	Стопорное кольцо	1
06	0789206	Кольцо	1
07	0208605	U-образная манжета	1
08	0208606	Опорное кольцо	1
09	0667006	Грязесъёмное кольцо	1
10	A811110	Уплотнительное кольцо	1
11	0310904	Опорное кольцо	1
12	0409705	Болт с внутренним шестигранником	12
13	0789207	Амортизирующий подшипник	1
14	0686404	Поршень	1
15	0225614	Уплотнительное кольцо	1
16	0496605	Опорное кольцо	2
17	0686405	Направляющее кольцо	2
18	0310908	Кольцо	2
19	0309013	Регулировочная шайба	1
20	0788907	Гайка	1
21	0309011	Установочный винт	1
22	0111707	Стальной шарик	1
24	0408810	Грязесъёмное кольцо	2
26	4067902	Пылезащитное уплотнение	2
27	8086114	Трубка	1
28	0789208	Трубка	1
29	4506430	Уплотнительное кольцо	2
30	0158855	Болт с внутренним шестигранником	8
31-37	0789209	Комплект лента	1
31	0789210	Лента	1
32	0327704	Лента	1
33	0408815	Болт	2
34	0325913	Шайба	2
35	0309021	Держатель	1
36	0667013	Болт	1
37	0208516	Пружинная шайба	1
38	J75481	Пресс-маслёнка	2
100	4448400	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX200LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
