ARM PIPING ( BREAKER & CRUSHER ) — HITACHI ZX200LC-HHE

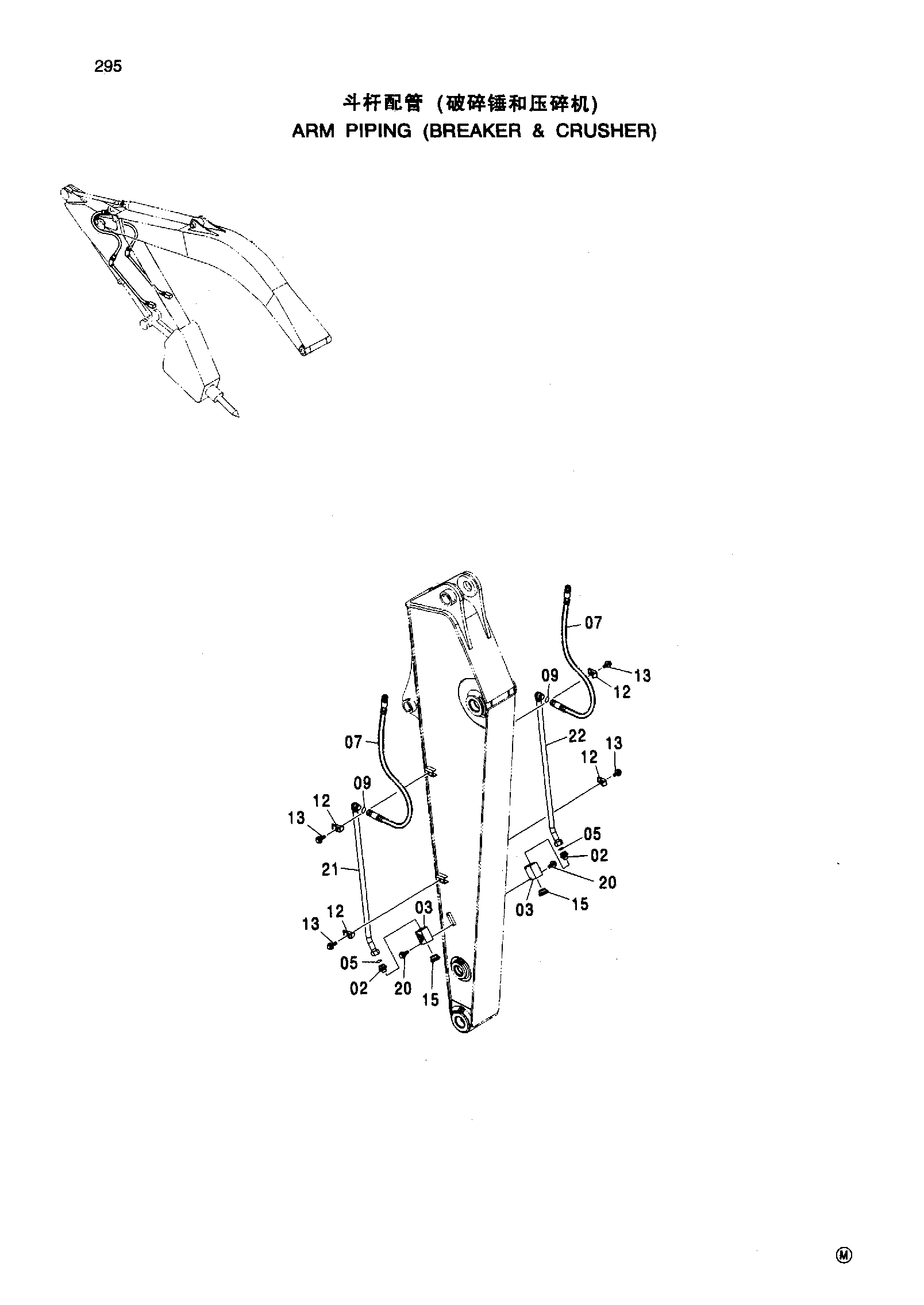

Заводская схема «ARM PIPING ( BREAKER & CRUSHER )» для HITACHI ZX200LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4205196 | Адаптер | 2 |
| 02A | 4506429 | Уплотнительное кольцо | 1 |
| 03 | 4447675 | Запорный клапан | 2 |
| 05 | 4187329 | Уплотнительное кольцо | 2 |
| 07 | 4400848 | Шланг | 2 |
| 09 | 4187328 | Уплотнительное кольцо | 4 |
| 12 | 4190127 | Хомут трубки | 4 |
| 13 | J011265 | Болт с шайбой | 4 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 20 | J011085 | Болт с шайбой | 4 |
| 21 | 8084097 | Трубка | 1 |
| 22 | 8083882 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
