Основные гидролинии (4) — HITACHI ZX200LC-HHE

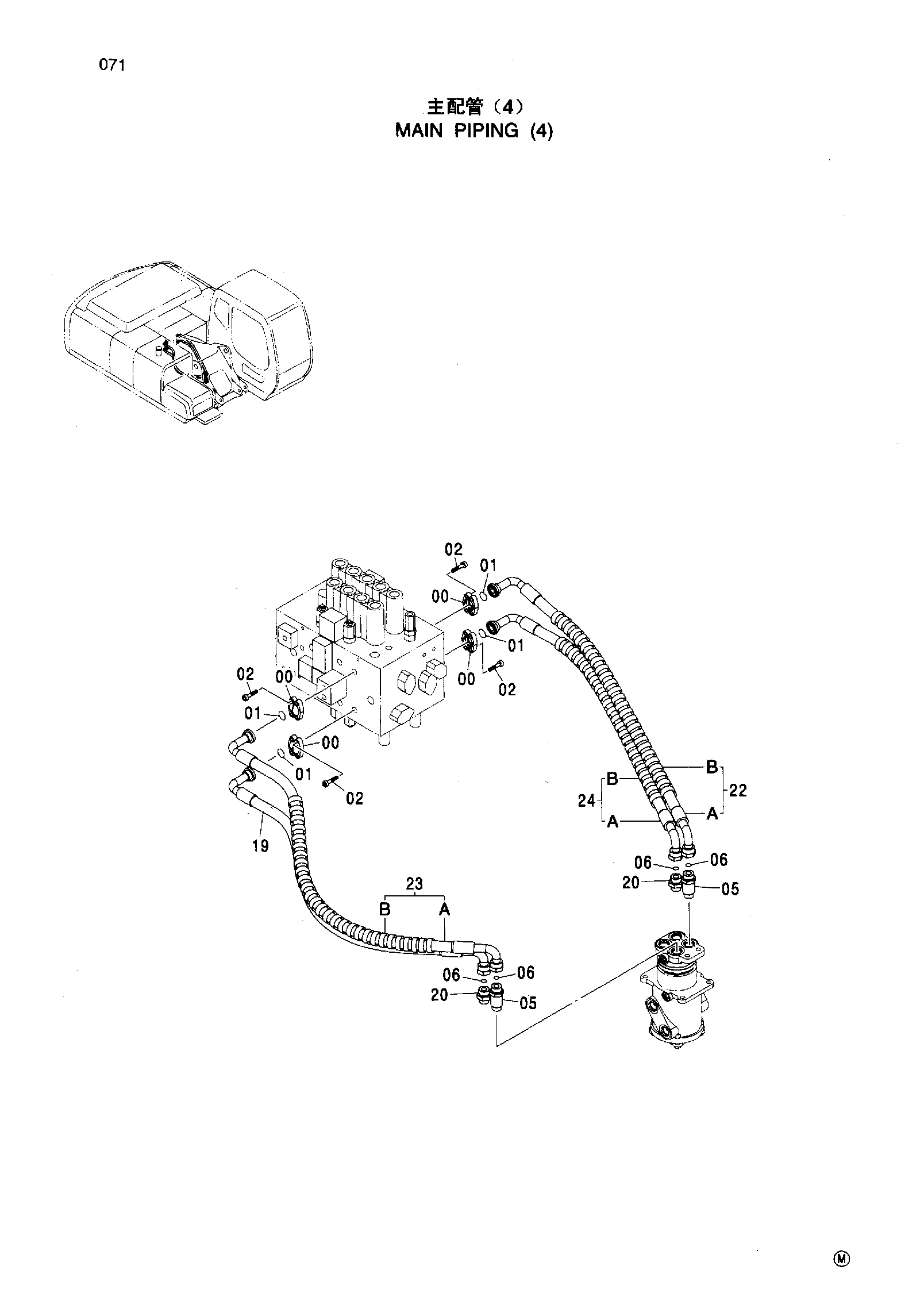

Заводская схема «Основные гидролинии (4)» для HITACHI ZX200LC-HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 986910 | Разъёмный фланец | 8 |
| 01 | 971489 | Уплотнительное кольцо | 4 |
| 02 | J781030 | Болт с внутренним шестигранником | 16 |
| 05 | 4189539 | Адаптер | 2 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4187308 | Уплотнительное кольцо | 4 |
| 19 | 4425873 | Шланг | 1 |
| 20 | A853166 | Адаптер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 9194592 | Шланг в сборе | 1 |
| 22A | 4425880 | Защитный кожух | 1 |
| 22B | 4327294 | Шланг | 2 |
| 23 | 9194591 | Шланг в сборе | 1 |
| 23A | 4425857 | Защитный кожух | 1 |
| 23B | 4327294 | Шланг | 2 |
| 24 | 9195800 | Шланг в сборе | 1 |
| 24A | 4425886 | Защитный кожух | 1 |
| 24B | 4327294 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200LC-HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
