Гидромолот, гидроножницы трубопроводы (пилотный) — HITACHI ZX200LC-5G

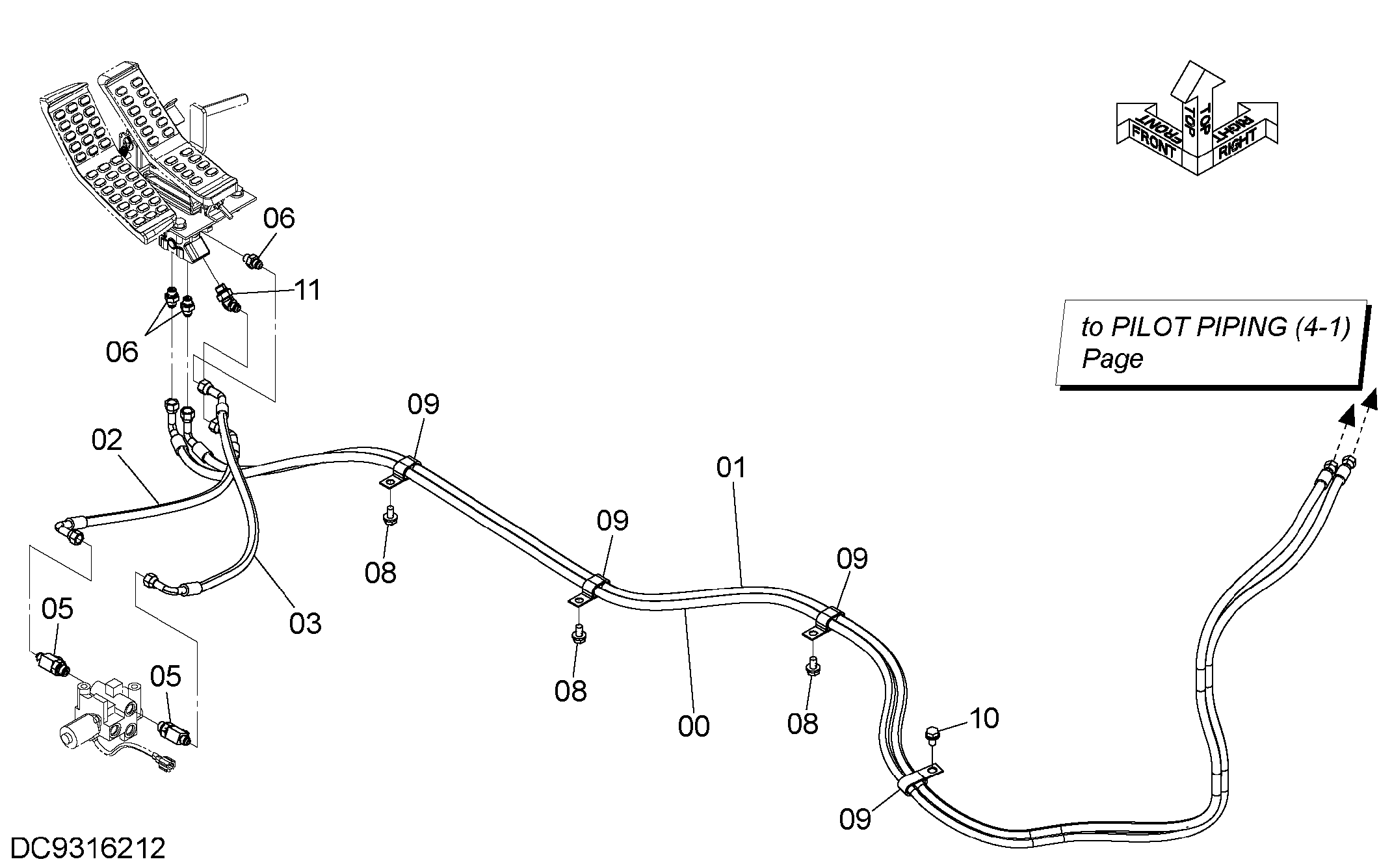

Заводская схема «Гидромолот, гидроножницы трубопроводы (пилотный)» для HITACHI ZX200LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA00002207 | Шланг | 1 |
| 01 | 4450249 | Шланг | 1 |
| 02 | 4648204 | Шланг | 1 |
| 03 | 4648205 | Шланг | 1 |
| 05 | A852433 | Тройник | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | A852123 | Адаптер | 3 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 08 | J271020 | Болт с шайбой | 3 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4190282 | Зажим | 4 |
| 10 | J271030 | Болт с шайбой | 1 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | A852233 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
