T. миссион (насос) — HITACHI ZX200LC-5G

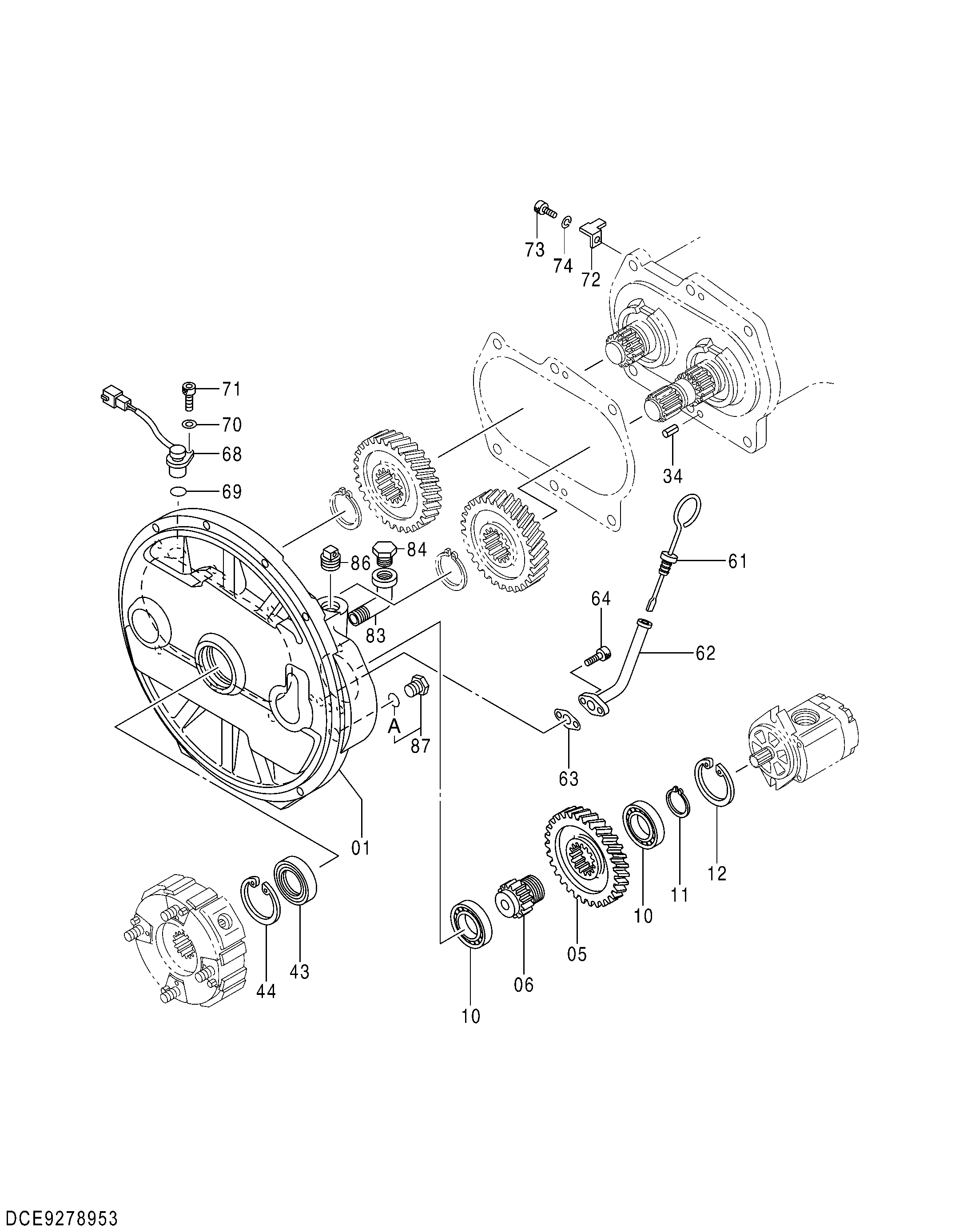

Заводская схема «T. миссион (насос)» для HITACHI ZX200LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9278953 | Трансмиссия насос | 1 | |
| 01 | 1034121 | Корпус шестерня | 1 |
| 05 | 3063840 | Шестерня пилотный | 1 |
| 06 | 3055594 | Вал шестерня | 1 |
| 10 | 958740 | Шариковый подшипник | 2 |
| 11 | 962002 | Стопорное кольцо | 1 |
| 12 | 991725 | Стопорное кольцо | 1 |
| 34 | 4099290 | Пружинный штифт | 2 |
| 43 | 4310055 | Масляное уплотнение | 1 |
| 44 | 991725 | Стопорное кольцо | 1 |
| 61 | 4438059 | Указатель уровня | 1 |
| 62 | 9743977 | Трубка | 1 |
| 63 | 9742779 | Манжета | 1 |
| 64 | M340816 | Болт с внутренним шестигранником | 2 |
| 68 | 4265372 | Датчик револ. | 1 |
| 69 | 4306888 | Уплотнительное кольцо | 1 |
| 70 | A590106 | Плоская шайба | 1 |
| 71 | M340616 | Болт с внутренним шестигранником | 1 |
| 72 | 4252767 | Кронштейн | 1 |
| 73 | M340613 | Болт с внутренним шестигранником | 1 |
| 74 | 4169516 | Пружинная шайба | 1 |
| 83 | 94-0649 | Угловой штуцер | 1 |
| 84 | 4645330 | Пробка | 1 |
| 86 | 4234782 | Пробка | 1 |
| 87 | 4092534 | Пробка | 1 |
| 87A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
