Пилотные гидролинии (9) — HITACHI ZX200LC-5G

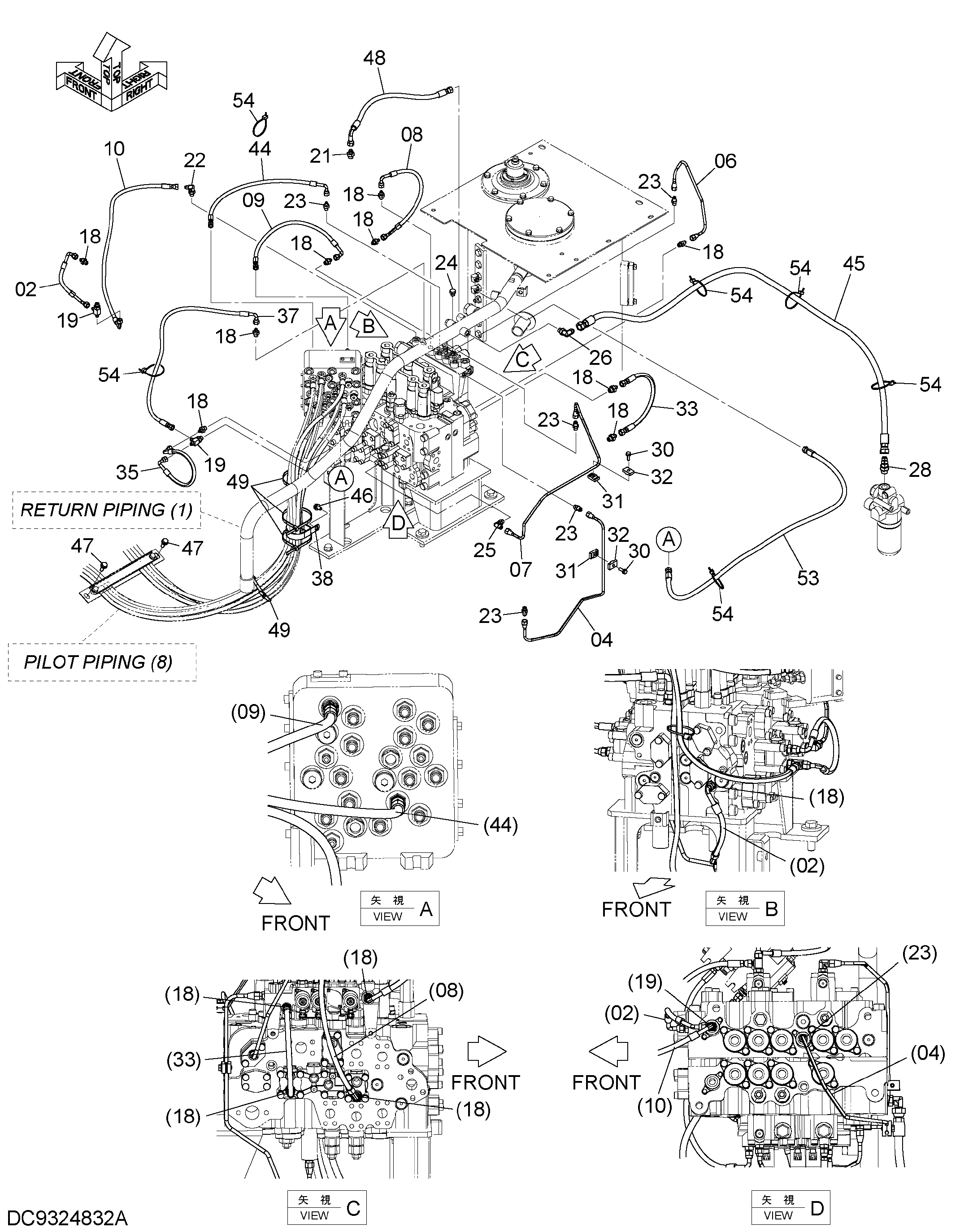

Заводская схема «Пилотные гидролинии (9)» для HITACHI ZX200LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4427357 | Шланг | 1 |
| 04 | 3103187 | Трубка | 1 |
| 06 | 4639989 | Трубка | 1 |
| 07 | 3103186 | Трубка | 1 |
| 08 | 4632041 | Шланг | 1 |
| 09 | 4219363 | Нейлоновый шланг | 1 |
| 10 | 4630946 | Шланг | 1 |
| 18 | A852122 | Адаптер | 9 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | A852133 | Адаптер | 1 |
| 21A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | A852322 | Угловой штуцер | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4255304 | Штуцер трубки | 5 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A885002 | Пробка | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4293950 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | A852334 | Угловой штуцер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A852244 | Угловой штуцер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | J260825 | Болт с шайбой | 2 |
| 30A | J900825 | Болт | 1 |
| 30B | A590108 | Плоская шайба | 1 |
| 31 | 9735305 | Хомут | 2 |
| 32 | 9735306 | Хомут | 2 |
| 33 | 4452733 | Шланг | 1 |
| 35 | 4427351 | Шланг | 1 |
| 37 | 4630947 | Шланг | 1 |
| 38 | 4204136 | Зажим | 1 |
| 44 | 4630949 | Шланг | 1 |
| 45 | 4281754 | Шланг | 1 |
| 46 | J271025 | Болт с шайбой | 1 |
| 46A | J901025 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | J271030 | Болт с шайбой | 2 |
| 47A | J901030 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
| 48 | 4213401 | Шланг | 1 |
| 49 | 4323613 | Ленточный зажим | 4 |
| 53 | 4634380 | Шланг | 1 |
| 54 | 4055312 | Ленточный зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
