Ковш 0.8m3 (JIS 94) — HITACHI ZX200LC-5G

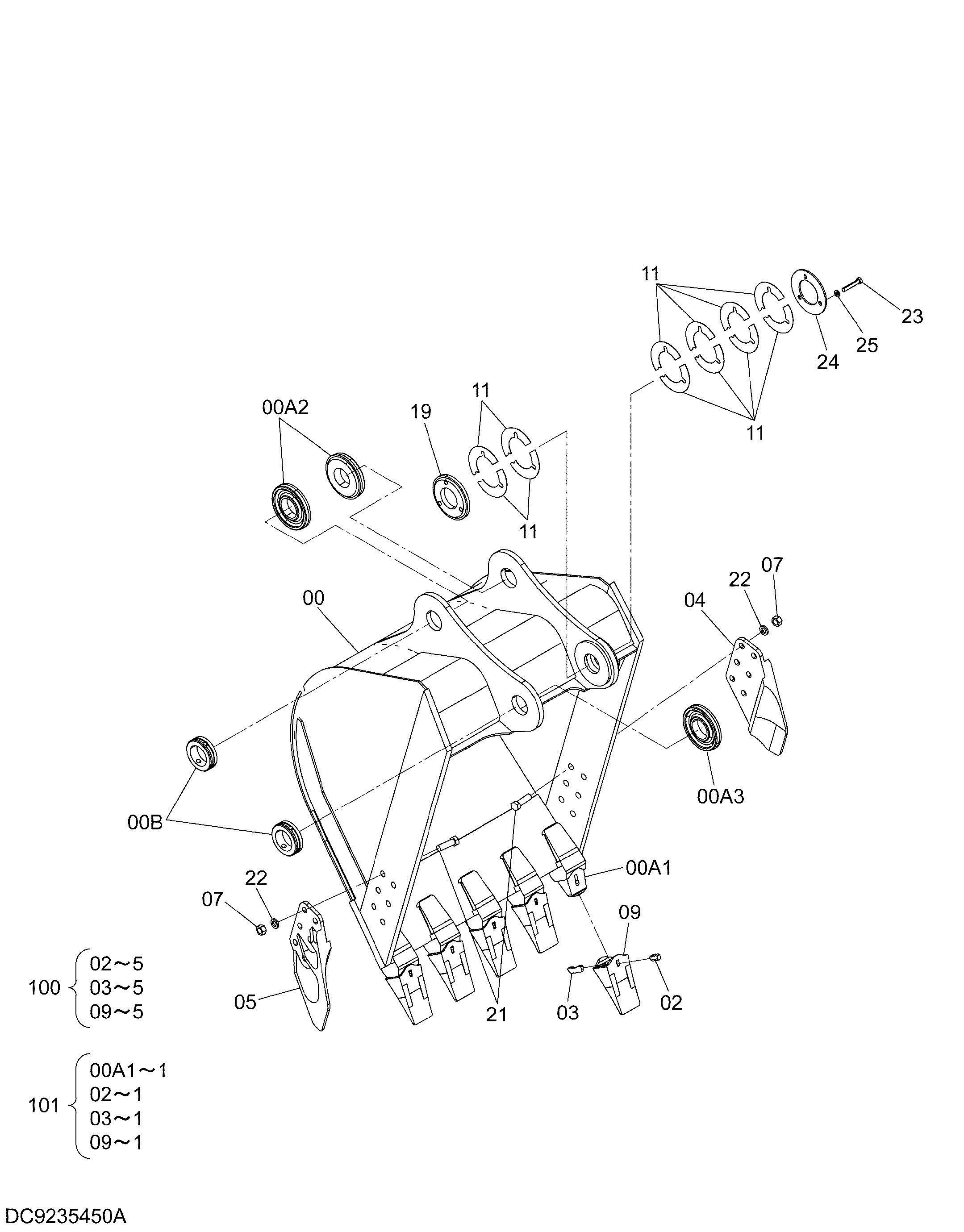

Заводская схема «Ковш 0.8m3 (JIS 94)» для HITACHI ZX200LC-5G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9235450 | Ковш | 1 | |
| 00 | 8094830 | Ковш | 1 |
| 00A | 5012618 | Ковш | 1 |
| 00A1 | 4414271 | Адаптер зуба | 5 |
| 00A2 | 4225804 | Бобышка | 2 |
| 00A3 | 4445241 | Бобышка | 1 |
| 00B | 4454563 | Ограничитель | 2 |
| 02 | 4501625 | Резиновый фиксатор | 5 |
| 03 | 4501627 | Стопорный палец | 5 |
| 04 | 2014503 | Боковой резец | 1 |
| 05 | 2014504 | Боковой резец | 1 |
| 07 | J951022 | Гайка | 12 |
| 09 | 4427919 | Коронка зуба | 5 |
| 11 | 4275784 | Регулировочная шайба | 12 |
| 19 | 4445245 | Бобышка | 1 |
| 21 | J932270 | Болт | 12 |
| 22 | A590922 | Пружинная шайба | 12 |
| 23 | J901480 | Болт | 3 |
| 24 | 4275783 | Пластина | 1 |
| 25 | A590914 | Пружинная шайба | 3 |
| 100 | 9249619 | Комплект наконечник | 1 |
| 101 | 9200867 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX200LC-5G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
